氯化氫氣體報警器

一、概述

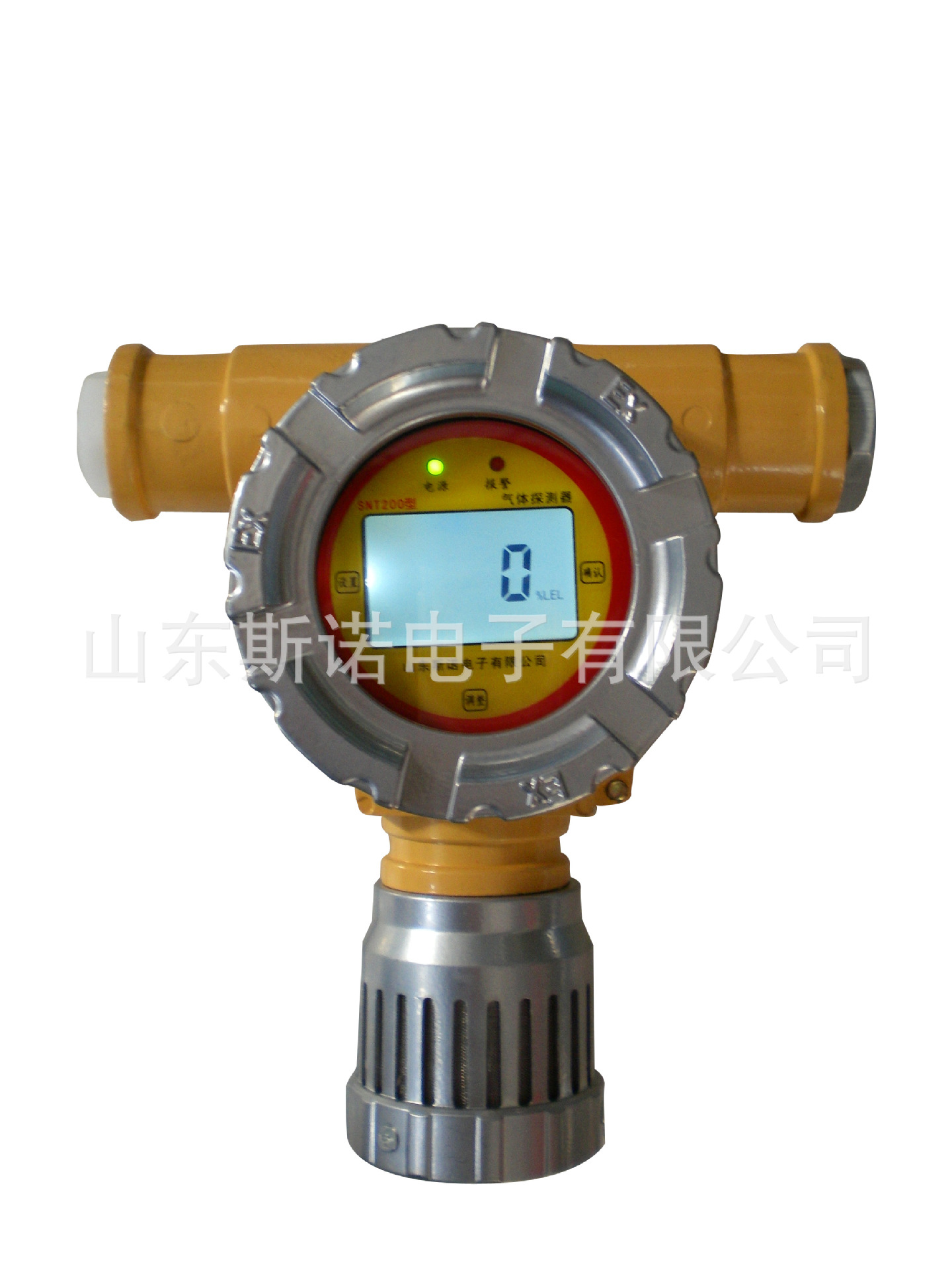

SNT200型可燃/有毒氣體探測器是我公司*研制開發的氣體探測器，用于長期連續監測空氣中可燃/毒性氣體的含量。產品采用工業用防爆裝置、制造、檢定遵守國家標準、檢定規程嚴格設計而成，氣敏傳感器采用進口元件，檢測靈敏度高。具有高穩定性，低功耗，抗干擾性。電子電路采用先進的微電腦技術，操作簡單、直觀。特別適用于安裝在工作環境惡劣，可燃/毒性易泄漏,工作人員不易靠近的可燃、有毒氣體存在場所。

該產品可廣泛用于石油、石化、環保、消防等部門，也用于氣體生產、運輸、儲存、灌充和使用的環境中，是保證財產和人身安全的理想監測儀器。

二、工作原理

探測器主要由傳感器、集成電路、運算放大電路、摸擬電壓轉化標準電流等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過集成運算放大電路、*通過摸擬電壓轉換為4-20mA標準信號或RS485信號和開關量信號輸出，上傳給氣體報警控制器或DCS系統。

三、主要技術指標

1. 檢測原理：催化燃燒式、電化學式

2. 檢測氣體、測量范圍、報警點：見標牌

3. 示值誤差：±5%F·S

4. 響應時間：小于30s

5. 電源：DC24V

6. 功耗：1.2W

7. 環境：可燃氣體溫度：-40℃－70℃ 毒性氣體-20-50℃   濕度：≤95%RH

8. 大氣壓力：86KPa －106KPa

9. 絕緣電阻：正常環境時≥100MΩ

濕度為94%RH時≥1MΩ

10. 工作方式：連續

11. 防爆方式：隔爆型

12. 取樣方式：擴散

13、防爆等級：ExdIICT6

14、傳感器壽命：催化燃燒式3年   電化學式2年

15. 信號輸出：4-20mA或開關量

16. 三線制（分線）傳輸距離：

傳輸距離<300m（三芯屏蔽線線徑≥0.5mm2)

傳輸距離≥300m（三芯屏蔽線線徑≥1.5mm2)<1000m

17. RS485總線的傳輸距離不大于1200米（二芯屏蔽雙絞電纜線，線徑≥0.75mm2）

四、安裝說明

1、安裝須知

探測器供電電壓不能低于18V根據現場安裝距離情況選擇合適的供電線。信號線與供電線不準與強電力線近距離平行走線。

2、安裝位置

探測器安裝在被監測氣體易泄漏場所，且安裝位置根據被測氣體相對于空氣比重大小決定，當被測氣體比重大于空氣時，探測器安裝在距離地面（30-60）厘米處，且傳感器部位向下；當被測氣體比重小于空氣時，探測器應安裝高度宜高出釋放源0.5m~2m處或安裝在距離頂棚（30-60）厘米處，且傳感器部位向下。為了正確使用探測器及防止探測器故障發生，請不要安裝在以下位置：

a、直接受蒸汽、油煙影響的地方；

b、給氣口、換氣扇、房門等風量流動大的地方；

c、水汽、水滴多的地方；

d、溫度在—20℃以下或50℃以上的地方；

e、有強電磁場的地方。

3、 安裝方法

擰下傳感器外側的風雨罩，套上安裝支架，用M4X5螺絲固定好，根據探測器的安裝位置，用兩個M6膨脹螺栓把固定架固定在墻壁或其他支撐物上，探測器安裝必須牢固應可靠接地。

4、布線

1、探測器和控制器之間應采用屏蔽電纜線連接，電纜線的線徑大小由傳輸距離決定，三線制（分線）應采用0. 5mm2（國標線）以上線徑。四線制（總線）的信號線應采用0.75 mm2（國標線）以上雙絞屏蔽線，電源線線徑的選擇請查閱控制器說明書

2、探測器傳輸電纜應裝保護鋼管或PVC管，在信號傳輸線路上，電纜間的連接必須牢固可靠。
