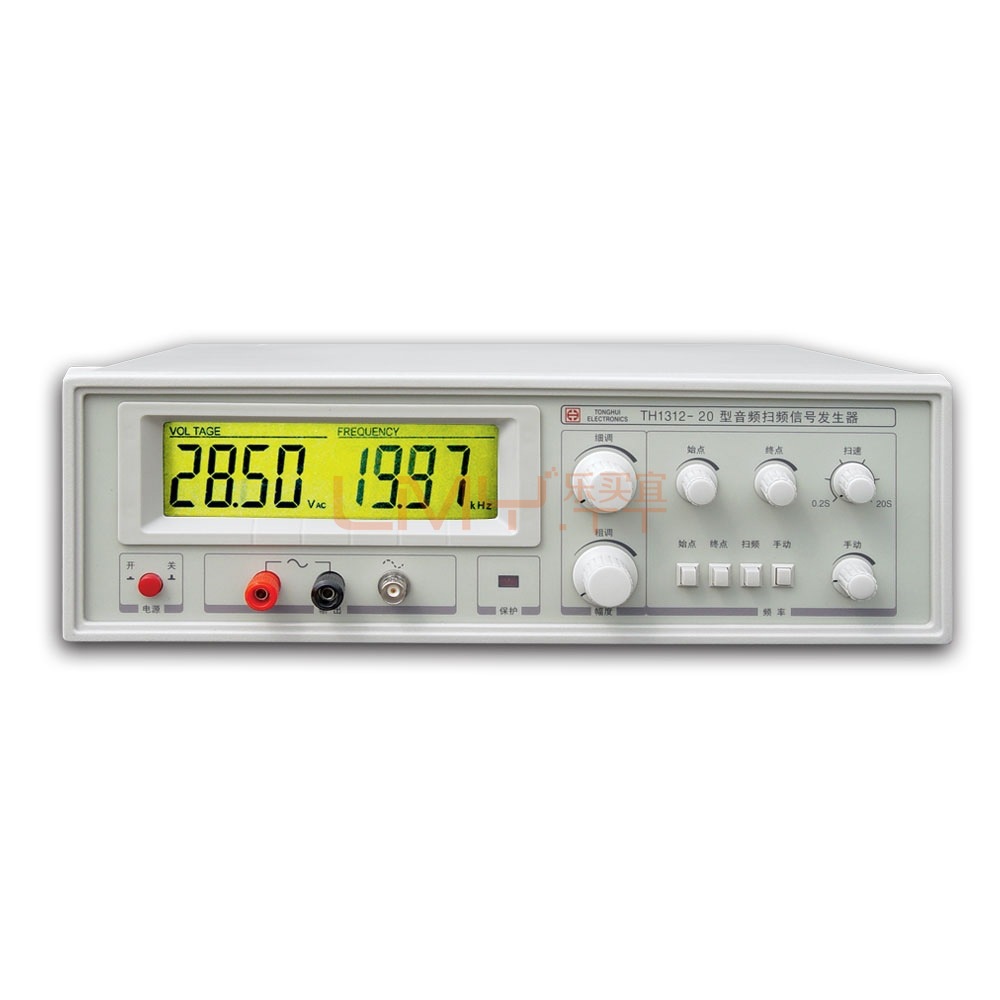

常州同惠 TH1312系列音頻掃頻信號發生器?
TH1312系列音頻掃頻信號發生器簡要說明
TH1312系列音頻掃頻信號發生器為3 3/4位LCD顯示、正弦波輸出、信號失真小、穩定性好、頻率范圍覆蓋整個音頻范圍?？墒謩?dòng)調頻，也可對數掃頻，掃頻起點、終點及掃頻時間均可按需設置。產品具有開關機延時、過流保護、短路保護等保護措施，允許輸出端長時間短路，為使用者提供了方便和保障。有很好的負載調整率和幅頻平坦度，三種不同輸出功率的機型可以選擇。可廣泛應用于聲學、振動、電信等領域作為信號激勵源，特別適用于揚聲器單元及揚聲器系統（音箱）的純音檢聽。
TH1312系列音頻掃頻信號發生器 性能特點
l*的過流保護、短路保護能力
l帶背光大型LCD顯示
l3 3/4位電壓和頻率同時顯示
l對數掃頻和手動調頻兩種方式
l掃頻起點、終點及掃頻時間按需設置
l*、可靠的音頻功放設計
l具有衰減輸出（600Ω負載電阻）
l操作及維護方便
常州同惠 TH1312系列音頻掃頻信號發生器?技術參數
產品型號： | TH1312-20 | TH1312-60 | TH1312-100 |
系列音頻掃頻信號發生器 |
頻率范圍 | 20Hz-20KHz |
輸出電壓（8歐姆負載） | 0-12.8Vrms | 0-22Vrms | 0-28Vrms |
大輸出功率 | 20W | 60W | 100W |
功耗 | ≤50 VA | ≤120 VA | ≤200 VA |
重量 | 約5.4kg | 約7.2kg | 約8.1kg |
掃頻方式 | 對數 |
電源要求 | 198V-242V AC，47.5-52.5Hz |
工作溫度，溫度 | 0°C-40°C，≤90%RH |
掃頻比 | 1：1000 |
掃頻時間 | 0.2秒-20秒連續可調 |
衰減輸出端 | 正弦波（600Ω負載） |
頻率顯示及準確度 | 3 3/4位LCD顯示，1%讀數±1字 |
電壓顯示及準確度 | 3 3/4位LCD顯示，3‰(滿度)+1%（讀數） |
信號失真 | ≤ 0.8% |
幅頻平坦度 | ≤ 3%（50 Hz－20kHz） |
負載調整率 | ≤ 3%（20Hz－20kHz） |
預熱時間 | 15分鐘 |
測量脈沖寬度 | 約0.4ms |
測量脈沖幅度 | ≤10VP-P |
大靈敏度 | ≤25cm |
測量速度 | 約0.2sec |
尺寸 | 350mm×110mm×340mm |
