1、安科瑞屋頂光伏發電系統概述

　　屋頂光伏發電系統是將空置屋頂與分布式光伏電站結合的種新型的、具有廣闊發展前景的發電和能源綜合利用方式，是應用太陽能發電的種新概念。簡單地講就是將太陽能光伏發電方陣安裝在建筑的圍護結構外表或工廠的屋頂來提供電力。太陽光照射在太陽電池上產生光生伏打效應，產生直流電。太陽電池連接起來并封裝在不同的材料上構成組件，組件通過電氣的串并聯方式連接成光伏方陣，光伏方陣輸出的直流電經過逆變器轉變?yōu)榻涣麟姴⑷腚娋W(wǎng)，實行“自發自用、余電上網、就近消納、電網調節”的運營模式，能夠有效解決電力在升壓及長途運輸中的損耗問題。

　　2、安科瑞屋頂光伏發電系統系統方案

　　2.1)單相并網發電系統

　　2.1.1)適用場合

　　適用于小型建筑光伏發電系統，裝機容量般小于10kW，也可結合中功率逆變器配合使用，并網電壓為220V。

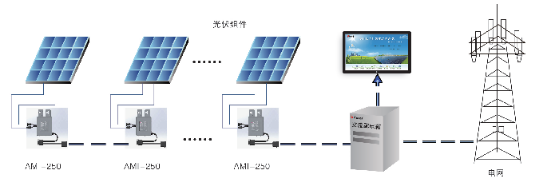

　　2.1.2)系統結構圖

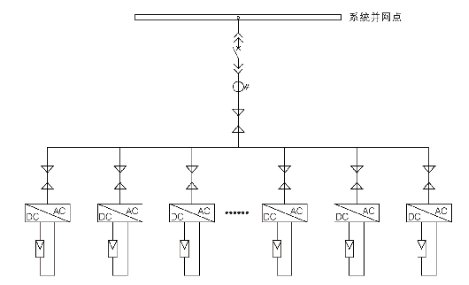

　　2.1.3)次方案圖

　　2.2)三相組串并網發電系統

　　2.2.1)適用場合

　　在三相組串并網發電系統中，發電量般在10~200KW，適用于中型建筑光伏系統或小型工廠屋頂光伏系統，各光伏組串允許安裝朝向不同、規格不同。

　　2.2.2)系統結構圖

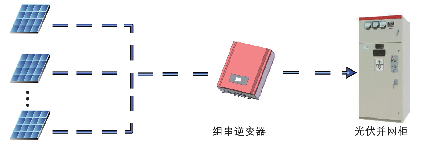

　　單臺組串式逆變器系統結構圖

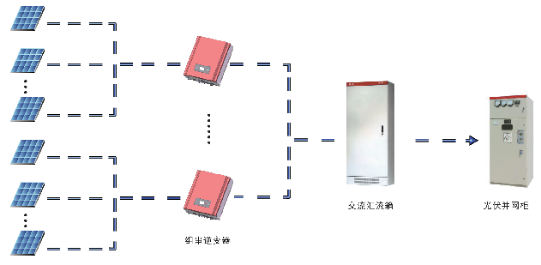

　　多臺組串式逆變器系統結構圖

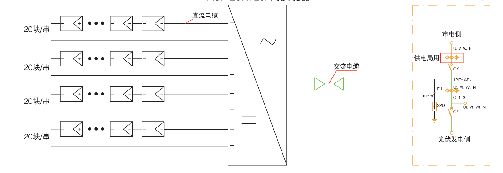

　　2.2.3)次方案圖

　　單臺組串式逆變器次方案圖

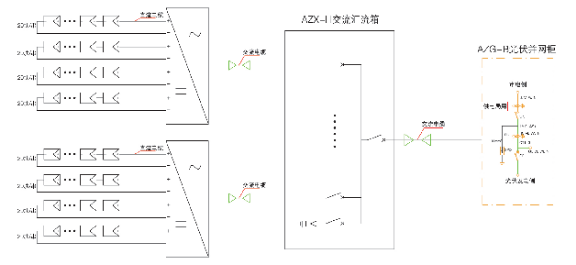

　　多臺組串式逆變器次方案圖

　　2.3)三相集中并網發電系統

　　2.3.1)適用場合

　　三相集中并網發電系統般發電量在200~1000KW，適用電壓為380V或升壓至10KV及以上，這種發電系統適用于大型廠房類屋頂發電項目，要求建筑屋頂形狀規則，無遮擋物。

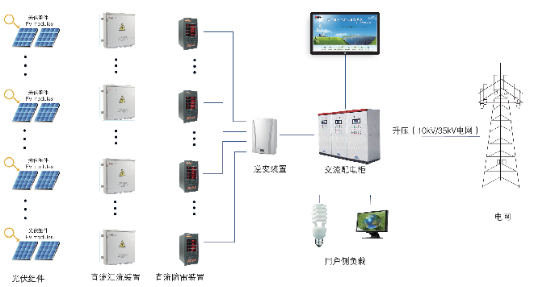

　　2.3.2)系統結構圖

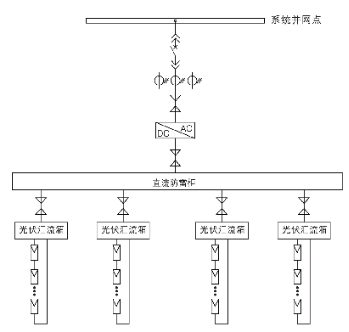

　　2.3.3)次方案圖
