華振差量補償箱式無負壓供水設備介紹

　　差量補償箱式無負壓供水設備是一種理想的節能水箱變頻加壓泵，節能效果好，結構緊湊，占地面積小，運行穩定可靠，使用壽命長，方案設計靈活，供水壓力可調，流量可大可小，*可以取代水塔、高位水箱及各種氣壓式水箱變頻加壓泵，可*免除水質的二次污染。

    差量補償箱式無負壓供水設備亦用于改造原有老式泵房設備，改造后同樣可以達到高效節能、自動恒壓供水的目的。

華振差量補償箱式無負壓供水設備原理

　　差量補償箱式無負壓供水設備充分利用自來水管網的原有壓力能源，在同樣供水需求的情況下，可以選用功率相對較小的水泵及控制設備，同時在夜間小流量用水的情況下利用自來水水壓直接供水而無需起動水泵。相比較于傳統的帶水池的水箱變頻加壓泵可節約大量的電能運行成本及投資成本。

　　差量補償箱式無負壓供水設備采用水泵與自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增加的目的（且絲毫不會影響管網其它用戶水），又節省建水池，水箱的投次，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著，可達50%以上。水箱變頻加壓泵 全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。

華振差量補償箱式無負壓供水設備特點：

　　1、高效節能

　　差量補償箱式無負壓供水設備能根據用戶的實際用水量和使用壓力自動檢測，調節電動機的轉速(耗電量)，使設備始終處于高效率的工作狀態。

　　2、供水管網壓力穩定

　　差量補償箱式無負壓供水設備由微機構成自動閉環控制，能在0.5秒內使變化的壓力恢復正常，壓力調節精度為設定值的±5% .

　　3、占地小、投資少，安裝工期短。

　　差量補償箱式無負壓供水設備相比節約占地3~16倍，比建水塔節約節約投資15%~60%。水箱變頻加壓泵 體積小，組裝、安裝調試方便，運輸及安裝工期短。

　　4、保護功能全，運行安全可靠，操作方便

　　差量補償箱式無負壓供水設備主機采用進口變頻調速器，自身具有欠壓、過壓、過載、短路、過熱、失速防止等保護功能，*運用達10萬小時以上。水箱變頻加壓泵 配電控制部分，采用智能化控制原理，操作方便實用，設備工作狀況一目了然。便于非專業人員很快熟練掌握。

　　5、供水功能全，保險系數高

　　差量補償箱式無負壓供水設備局部出現故障時，能啟用應急功能繼續供水。水箱變頻加壓泵 可與市政供水網自動并網運行，并具有雙恒壓功能，即能滿足生活生產用水的正常壓力和流量，能在出現火情時自動轉換為高壓大流量供水，可一機多用。

　　差量補償箱式無負壓供水設備造型說明：

　　差量補償箱式無負壓供水設備的造型是根據用戶自來水管線，壓力與流量，用戶實際用水量，用戶實際用水量，建筑物的高度等數據來確定的，水箱變頻加壓泵 表用的調節器容積是按照自來水流量滿足要求的情況下估算的，如果自來水管路很細，流量不能滿足用水高峰期的用水要求，需要重新計算調節器的容積，*公式如下：

　　V容積=（Q出-Q進）△t

　　Q進=一天用水高峰期自來水進水量

　　Q出=一天用水高峰期用戶用水量

　　t=大用水高峰期持續時間

　　差量補償箱式無負壓供水設備用途：

　　差量補償箱式無負壓供水設備0.15~2.0MP，供水高度10－200米，單套設備每小時供水量10~50000m3/h，可用于大、中、小型自來水的配套改造；可用于企事業單位、住宅區、農村的生產、生活、辦公用水。

華振差量補償箱式無負壓供水設備適用范圍:

　　1、 各種類型自來水廠生活供水，可供20－100000戶，2－30層樓群。

　　2、 生產用水：供水量20－1000m3／h。

　　3、 城鎮居住小區、工礦、機關、賓館、醫院等的生活、生產用水，地震區域供水設施。

　　4、 農村自建自來水和水井加壓供水。

　　5、 自來水加壓不足地區及施工中的臨時加壓等.

華振差量補償箱式無負壓供水設備安裝要求：

　　1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。

　　2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。

　　3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。

　　4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。

       5、排出管路如裝逆止閥應裝在閘閥的外面。

       6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

差量補償箱式無負壓供水設備產品特點　　
1，一體化專業設計，結構緊湊，系統直接安裝在水箱里（如在室外可減少泵房的建設）投資少，安裝方便，外形美觀。
2，利用管網壓力的疊加以及自動變頻運行方式，節能效果得到顯著提高（大干40％）。
3，配套安裝方便，只有一個市政管網進口和一個供水出口。
4，運行穩定，振動小，噪音低（噪音值低于60分貝）。
5，系統供水穩定（即使管網臨時斷水，也能通過水箱正常供水），充分保證系統末端壓力。
6，可附加自動巡檢功能，降低物業管理費用。
7，采用PLC可編程控制全自動運行，操作維護方便。
　　
適用范圍
住宅，辦公樓，商場，賓館，醫院等各類建筑的生活供水。特別適合要求不間斷供水場合。
　　
產品組成部分
1，組合式不銹鋼水箱（帶泵房）。
2，智能化電氣控制系統。
3，低噪音不銹鋼多級離心泵（KCDL系列）。
4，無負壓進水裝置及防倒流裝置。
5，不銹鋼成套管路。
6，壓力，液位信號采集，反饋設施。

差量補償箱式無負壓供水設備又名水箱變頻加壓泵 ，設置原理：

  自來水進入調節罐，罐內的空氣從真空消除器內排出，待水充滿后，真空消除器自動關閉。當自來水能夠滿足用水壓力及水量要求時，設備通過旁通止回閥向用水管網直接供水；當自來水管網的壓力不能滿足用水要求時，系統通過壓力傳感器（或壓力控制器、電接點壓表）給出起泵信號起動水泵運行。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水；用水高峰期時，若自來水管網水量小于水泵流量時，調節罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入調節罐，消除了自來水管網的負壓，用水高峰期過后，系統恢復正常的狀態。若自來水供水不足或管網停水而導致調節罐內的水位不斷下降，液位給出水泵停機信號以保護水泵機組。夜間及小流量供水時可通過小型膨脹罐供水，防止了水泵的頻繁啟動。
  差量補償箱式無負壓供水設備關鍵技術部分為智能控制系統（變頻型）和調節罐的真空消除。智能控制系統核心部分采用西門子可編程控制器，程序軟件的編制及設計由我廠*專業技術工程人員充分根據水泵的運作特點在多年變頻給水工程經驗基礎上精心編制而成，設備具有界面直觀，操作簡便可靠，性能穩定，高智能化等諸多特點。調節罐的真空消除也是該項目的關鍵技術，管網疊加的實現*依靠罐上真空消除器在罐內水被抽空時及時消除罐內真空，從而達到罐內外壓力平穩，由此不對市政管網造成負壓影響，不影響其它市政管道用戶的正常用水。

產品規格

                                                                           PRODUCT SPECIFICATIONS

♦ 產品概述:


差量補償箱式無負壓供水設備可直接與供水管網鏈接，確保供水管網不產生負壓，在高峰時將密閉水箱的水增壓可補償供水管網供水量的不足，滿足用戶用水需要的設備。主要由密閉水箱、主泵機組、變頻控制柜、增壓裝置、穩流罐、無負壓流量控制器、保壓裝置及壓力傳感器組成。

   ♦ 產品組成圖:

    ♦ 產品特點:


a:環保節能（機組運行時無任何環境污染，符合環保節能要求。以少量電能驅動機組工作且能效比變頻恒壓供水節能30%左右)

b:節省投資（不用建水池，節省泵房建筑面積，安裝非常簡便，大大節省總投資）。

c:節水（設備全封閉機構運行，*解決了跑、冒、滴、漏等水之資源浪費想象）。

d:環保安全（供水安全、水質好全封閉結構，無二次污染，避免了鼠、蛇、雜物進入和壞人投毒危害）

    ♦ 適用范圍:


居民生活用水:高層建筑,居民小區,別墅。
公共場所:醫院,學校,體育館,高爾夫球場,機場。
商用大廈:賓館,寫字樓,百貨商場,農場。
灌溉:公園,游樂場,果園,農場。
制造業:生產制造,洗滌裝置,食品工業,工廠。

　全自動生活給水泵【變頻水泵或變頻供水設備】

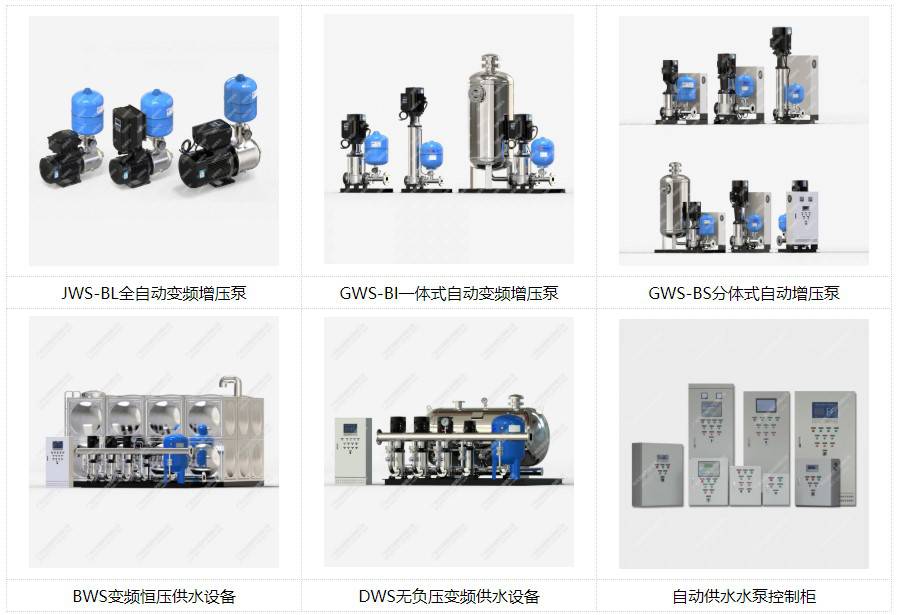

　　生活水泵一般不會直接人為的通電和斷電來使用，要增加必要的水泵控制系統、管路閥門、穩壓裝置以等組合起來實現自動給水的機組，也就組成了我們常說的變頻水泵、變頻供水設備或無負壓供水設備等。JWS-BL臥式全自動變頻增壓水泵、GWS-BI立式一體式全自動變頻增壓水泵、GWS-BS分體式全自動變頻增壓水泵、DWS無負壓變頻供水設備、BWS變頻恒壓供水設備等系列產品都是本公司典型的全自動生活給水泵。如果您有全自動生活給水泵的采購計劃或方案預算，請與我們聯系獲取完整解決方案和報價表。

　　非自動生活給水泵【增壓泵】

　　非自動的生活給水泵就是平時說的增壓泵，常見產品類型有CR立式多級離心泵、DL立式多級離心泵、GD立式單級管道式離心泵、VP立式多級離心泵、WDF臥式多級不銹鋼離心泵、TD新一代管道式離心泵等產品。如果您有更換生活供水機組的增壓泵的計劃，請與我們聯系獲取完整解決方案和報價表。
