CX9000/CX9010-A001/N0xx 系統接口
閱讀：734 發布時間：2017-8-23

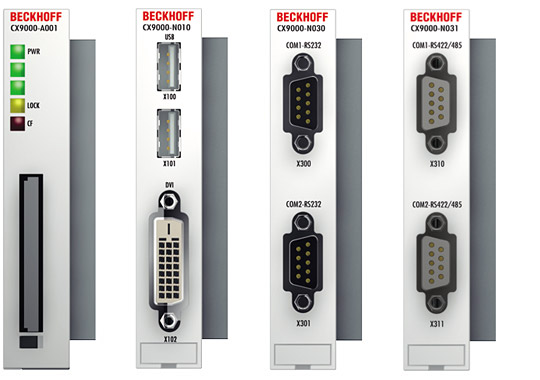

以太網控制器 CX9000/CX9010 可以在基本模塊的基礎上添加很多可選的接口模塊。系統接口不能在現場進行更新或者擴展。它們是在出廠前配置的，不能和 CPU 模塊分開。系統接口模塊的電源是通過內部總線來實現的。
可選模塊 CX90x0-N010 可通過 DVI 或 VGA 輸入經由 DVI 或 USB 接口連接到 Beckhoff 控制面板或標準監視器。諸如打印機、掃描儀、鼠標、鍵盤、海量存儲器、CR-RW 等設備可以通過 USB 2.0 接口進行連接。CX90x0-N030 提供了兩個額外的串行 RS232 接口，zui大傳輸速度可以達到 115kbaud。這兩個串行接口也可以用作 RS422/RS485 信號類型。
CX90x0-A001 擴展模塊提供了一個閃存接口，可以在需要附加海量存儲器的情況下插入 I 型或者 II 型 CF 卡。
| 技術數據 | CX9000-A001 | CX9000-N010 | CX9000-N030 | CX9000-N031 |
| 接口 | CF 卡模塊 | 1 x DVI + 2 x USB | 1 x COM1 + 1 x COM2, RS232 | 1 x COM1 + 1 x COM2, RS422/RS485 |
| 連接類型 | 用于 I 型和 II 型 CF 卡的插槽 | DVI-I，29 針插座 +2×USB 2.0端口，A類 | 2×D-sub 插頭，9 針 | 2×D-sub 插頭，9 針 |
| 特性 | CF 卡海量存儲器信號 | DVI 接口也可輸出 VGA信號 (DVI-A) | zui大波特率為 115kbaud，不能與 N031 同時使用 | zui大波特率為 115kbaud，不能與 N030 同時使用 |
| 電源 | 通過系統總線（通過 CX9000 中的電源模塊） | |||
| 尺寸 (W x H x D) | 19 mm x 100 mm x 51 mm (CX9000-A001) | |||
| 重量 | 80 g | |||
| 工作溫度 | 0 °C ... +55 °C | |||
| 儲藏溫度 | -25 °C ... +85 °C | |||
| 相對濕度 | 95%，無凝結 | |||
| 抗振動/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 | |||
| 抗電磁及瞬時脈沖干擾/靜電放電 | 符合 EN 61000-6-2 （靜電放電，脈沖）/EN 61000-6-4 標準 | |||
| 防護等級 | IP 20 | |||
