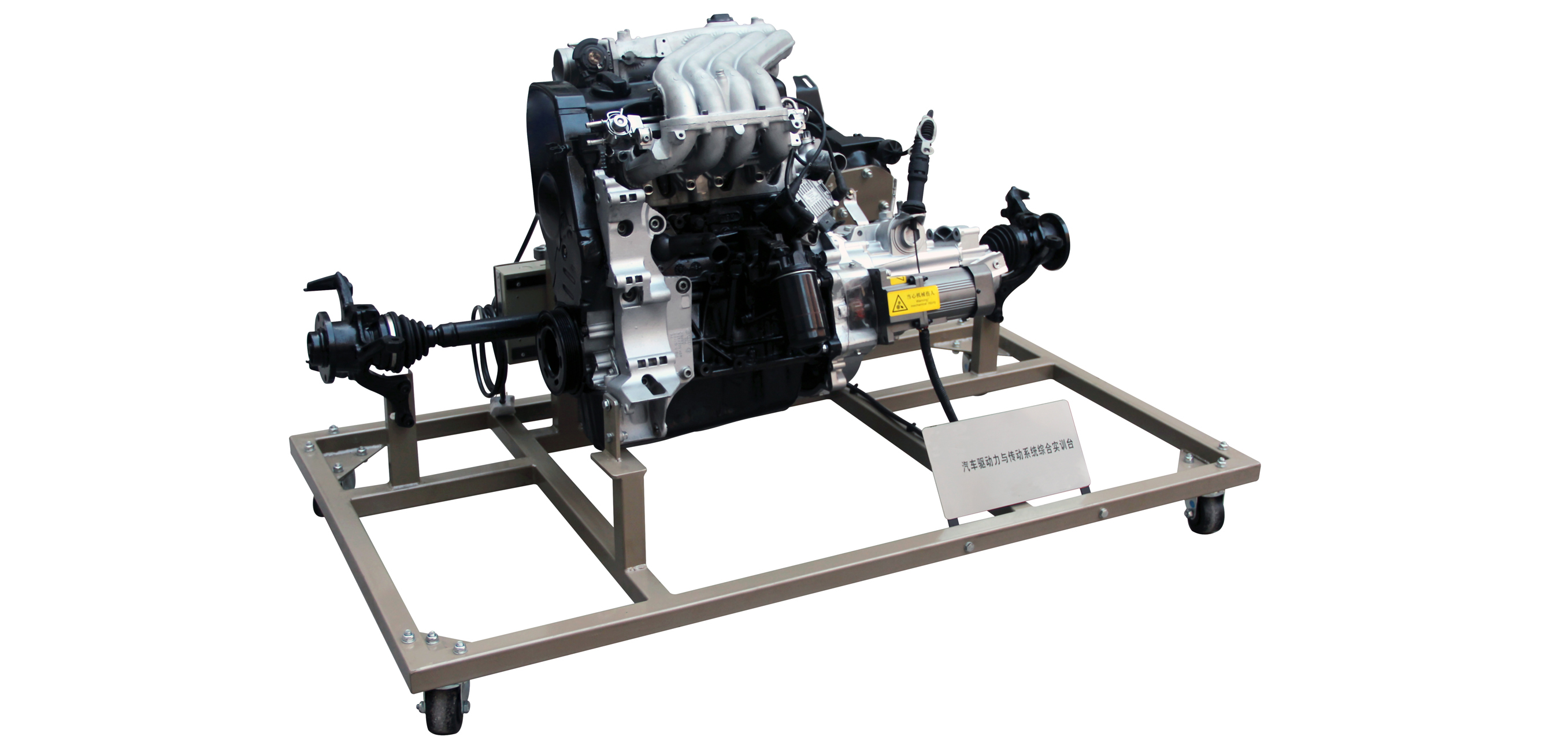

一、YUY-1603大眾捷達汽車驅動與傳動實訓臺|汽車底盤實訓設備簡介
該設備采用大眾捷達原車發動機和傳動系統實物進行剖面處理，全面展示發動機和傳動系統的組成結構。適合于汽車發動機和傳動系統理論教學和拆裝實訓的教學需要。
二、YUY-1603大眾捷達汽車驅動與傳動實訓臺|汽車底盤實訓設備功能特點
1.采用真實的原車發動機和傳動系統實物進行剖面處理，充分展示發動機和傳動系統的組成結構。
2.由三相齒輪減速感應電機帶動發動機曲軸做低速運轉，真實演示從發動機到驅動輪的動力傳遞過程。
3.實訓臺驅動部分加裝安全防護罩。
4.實訓臺提供了學員拆裝發動機和傳動系的工作平臺。
三、技術參數
1.外形尺寸：1600×1400×1200mm(長×寬×高)
2.動力電源：三相四線(三相五線 380V±10% 50Hz)
3.三相齒輪減速感應電機：
型號：5IK120GN-C
額定電壓：AC 220V/380V 50Hz
額定功率：120W
額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
減速比：30
4.工作溫度：-40℃～+50℃
四、基本配置
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 原車發動機總成 | 大眾捷達 | 臺 | 1 |
| 2 | 手動變速器總成 | 大眾前驅 | 臺 | 1 |
| 3 | 離合器 | 個 | 1 | |
| 4 | 主減速器 | 套 | 1 | |
| 5 | 差速器 | 套 | 1 | |
| 6 | 半軸 | 套 | 1 | |
| 7 | 三相齒輪減速感應電機 | 5IK120GN-C | 臺 | 1 |
| 8 | 驅動機構(帶安全防護罩) | 套 | 1 | |
| 9 | 三相漏電保護開關 | DZ47LE-32 | 個 | 1 |
| 10 | 移動臺架(帶自鎖腳輪裝置) | 1600×800×900mm (長×寬×高) | 臺 | 1 |
