ZWL型自吸泵 ZWL無堵塞直聯自吸泵 ZWL直聯式無堵塞污水泵概述：
ZWL直聯式自吸泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的*設計，即可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物?？蓮V泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。
ZWL型自吸泵 ZWL無堵塞直聯自吸泵 ZWL直聯式無堵塞污水泵常用型號：
ZWL直聯式自吸泵是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。常用型號：25ZWL8-15、32ZWL10-20、50ZWL10-20、50ZWL15-30、65ZWL20-30、65ZWL30-18、80ZWL40-16、80ZWL65-25、80ZWL50-60、100ZWL100-15、100ZWL80-20、100ZWL100-20、125ZWL120-20、150ZWL200-15、200ZWL280-14、200ZWL280-28、250ZWL400-20、300ZWL800-20等

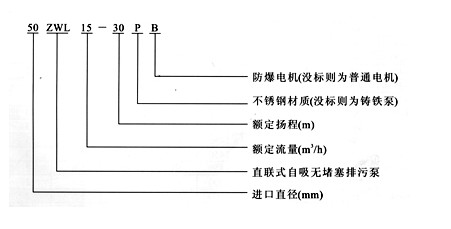

型號意義
例如：50ZWL15-30PB
50-進口直徑
ZW-自吸式無堵塞排污泵
L-直聯
15-額定流量(m3/h)
30-額定揚程
P-不銹鋼材質(沒標則為鑄鐵泵)
B-防爆電機(沒標則為普通電機)
特點：
1.結構緊湊，該系列泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸排污泵比較，占地面積減少30%
2運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有*的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。
3.采用*水力模型，具有效率高，性能好等特性。
4.安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。結構*，自吸性能好，工作前只需保證泵體內儲有定量引液即可
工作原理
ZWL直聯式自吸泵的泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與排污泵工作腔相通，構成泵的軸向回流外混式系統。排污泵停止工作后，泵內腔已儲有一定容積的液體。當排污泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網絡回流到工作腔，氣體被排污泵外，使泵內形成一定的真空度，達到自吸的作用。
使用范圍
1、環境溫度≤50℃，介質溫度≤80℃特要求可達200℃.
2、介質PH值鑄鐵材質為6-9，不銹鋼為2-13.
3、介質重度不超過1240千克/m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。
結構特點
ZWL直聯式自吸泵采用直聯式結構，與國內同類排污泵產品相比，具有結構緊湊、振動少、自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內*。各項技術性能指標居國內，達到較高水平，具有廣闊的應用市場和發展前景
使用注意事項
1、檢查ZWL直聯式自吸泵底座、泵蓋等連接部位的緊固件有否松動,如有松動應固緊。
2、用手盤動電機風葉是否有卡住或異聲等現象。
3、打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
4、接上電源試轉一下，從電機端看，為順時針轉向。(嚴禁反轉)
5、開機工作，觀察泵運行是否正常。若有異?，F(xiàn)象，應找出原因，加以排除。
性能參數
| 型號規格 | 流量 | 揚程 | 效率 | 轉速 | 電機 | 自吸 | 總吸程 | 通過能力 | |
| 高度 | |||||||||
| 直聯式自吸泵 | m3/h | (m) | (%) | r/min | KW | (m) | (m) | 固體 | 纖維 |
| 直徑 | 長度 | ||||||||
| 25ZWL8-15自吸泵 | 8 | 15 | 55 | 2900 | 1.5 | 5 | 6.5 | 15 | 120 |
| 32ZWL10-20自吸泵 | 10 | 20 | 55 | 2900 | 2.2 | 5 | 6.5 | 20 | 150 |
| 40ZWL10-20自吸泵 | 10 | 20 | 55 | 2900 | 2.2 | 5 | 6.5 | 25 | 230 |
| 40ZWL15-30自吸泵 | 15 | 30 | 60 | 2900 | 3 | 5 | 6.5 | 25 | 230 |
| 50ZWL10-20自吸泵 | 10 | 20 | 58 | 2900 | 2.2 | 5 | 6.5 | 30 | 230 |
| 50ZWL20-12自吸泵 | 20 | 12 | 58 | 2900 | 2.2 | 5 | 6.5 | 30 | 230 |
| 50ZWL15-30自吸泵 | 15 | 30 | 60 | 2900 | 3 | 5 | 6.5 | 30 | 250 |
| 65ZWL30-18自吸泵 | 30 | 18 | 60 | 1450 | 4 | 5 | 6.5 | 40 | 380 |
| 65ZWL20-30自吸泵 | 20 | 30 | 60 | 2900 | 5.5 | 5 | 6.5 | 40 | 350 |
| 80ZWL40-16自吸泵 | 40 | 16 | 62 | 1450 | 4 | 5 | 6.5 | 48 | 400 |
| 80ZWL65-25自吸泵 | 65 | 25 | 62 | 2900 | 7.5 | 5 | 6.5 | 48 | 400 |
| 80ZWL80-35自吸泵 | 80 | 35 | 62 | 2900 | 15 | 5 | 7 | 48 | 400 |
| 80ZWL50-60自吸泵 | 50 | 60 | 55 | 2900 | 22 | 5 | 6.5 | 48 | 400 |
| 100ZWL100-15自吸泵 | 100 | 15 | 65 | 1450 | 7.5 | 5 | 6.5 | 60 | 500 |
| 100ZWL80-20自吸泵 | 80 | 20 | 65 | 1450 | 7.5 | 5 | 6.5 | 60 | 500 |
| 100ZWL100-20自吸泵 | 100 | 20 | 60 | 1450 | 11 | 5 | 6.5 | 60 | 500 |
| 100ZWL100-30自吸泵 | 100 | 30 | 60 | 2900 | 22 | 5 | 6.5 | 60 | 500 |
| 100ZWL80-45自吸泵 | 80 | 45 | 53 | 2900 | 30 | 5.5 | 6.5 | 60 | 500 |
| 100ZWL80-60自吸泵 | 80 | 60 | 58 | 2900 | 37 | 5.5 | 6.5 | 60 | 500 |
| 100ZWL80-80自吸泵 | 80 | 80 | 55 | 2900 | 45 | 5.5 | 6.5 | 60 | 500 |
| 125ZWL120-20自吸泵 | 120 | 20 | 55 | 1450 | 15 | 5 | 6.5 | 60 | 625 |
| 150ZWL200-15自吸泵 | 200 | 15 | 63 | 1450 | 15 | 5 | 6.5 | 90 | 750 |
| 200ZWL280-14自吸泵 | 280 | 14 | 63 | 1450 | 22 | 5 | 6.5 | 120 | 1000 |
| 200ZWL300-18自吸泵 | 300 | 18 | 65 | 1450 | 37 | 5 | 6.5 | 120 | 1000 |
| 200ZWL300-22自吸泵 | 300 | 22 | 65 | 1450 | 45 | 5 | 6.5 | 120 | 1000 |
| 200ZWL280-28自吸泵 | 280 | 28 | 65 | 1450 | 55 | 5 | 6.5 | 120 | 1000 |
| 250ZWL400-20自吸泵 | 400 | 20 | 65 | 1450 | 55 | 4.5 | 6.5 | 150 | 1250 |
| 300ZWL600-10自吸泵 | 600 | 10 | 65 | 1450 | 45 | 4.5 | 6.5 | 180 | 1500 |
| 300ZWL800-14自吸泵 | 800 | 14 | 65 | 1450 | 55 | 4.5 | 6.5 | 180 | 1500 |
| 300ZWL800-20自吸泵 | 800 | 20 | 65 | 1450 | 75 | 4.5 | 6.5 | 180 | 1500 |
終南泵閥：品質至上 始終如一
資料來源：上海終南泵閥制造有限公司專業液下排污泵、污水泥漿泵生產廠家，公司www.zonan.cc 轉載請注明出處
 |
