0.2KW西門子V90伺服電機1FL6032-2AF21-1MA1
閱讀：1047 發(fā)布時間：2020-5-28
 | 1FL6032-2AF21-1MA1 SIMOTICS S-1FL6 電源 230 V 三相交流 PN=0.2 kW；NN=3000 U M0=0.64 Nm；MN=0.64 Nm 軸 高度 30 mm 值編碼器 單匝 21 位帶滑鍵 公差 N 無駐車 制動器，防護等級 IP65 帶適合驅動的油密封件 SINAMICS V90 |
V90 EPOS控制相關參數設置
PLC通過PROFINET與V90 PN伺服驅動器搭配進行位置控制，使用V90 PN的其本定位功能(EPOS)時，需要使用調試軟件V-Assistant對V90 PN進行項目配置。
1. 設置控制模式為"基本位置控制(EPOS)"

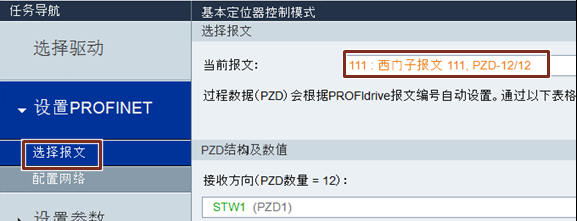

2. 配置通信報文為西門子報文111
3. 點擊"設置PROFINET->配置網絡"，設置V90的IP地址及設備名稱
注意：設置的設備名稱一定要與PLC項目中配置的相同。
參數保存后需重啟驅動器才能生效。
4. 設置機械結構相關參數
需要設置正確的齒輪比，以及設置負載轉動一圈物體移動距離所對應的長度單位(LU)，例如定義1LU對應0.001mm，齒輪比為1:1，而負載移動一圈的距離為10mm，則此時負載轉動一圈對應的長度單位為10000LU。
5. 設置基本定位功能的相關參數
可設置大加減速度，運行程序段的參數、Jog點動參數和定位監(jiān)控窗口參數。

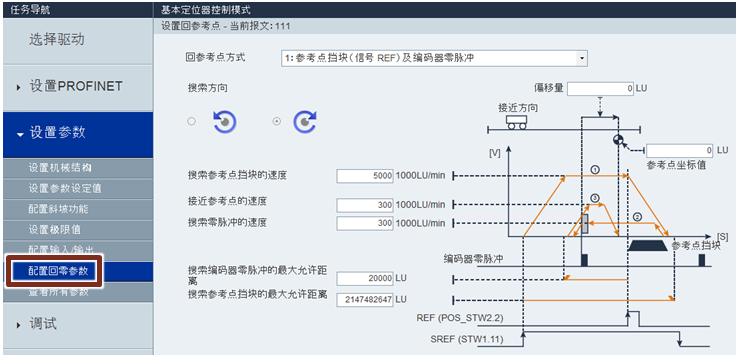

6. 設置回零相關參數
7. 其他相關基本定位參數，在參數列表中設置
