 | 1FL6034-2AF21-1AB1 SIMOTICS S-1FL6 工作電壓 230 V 三相交流 PN=0.4 kW；NN=3000 U/min M0=1.27 Nm；MN=1.27 Nm 軸高度 30 mm 增量編碼器 TTL 2500 增量/轉 帶滑鍵 公差 N 帶駐車制動器 防護等級 IP65 帶密封圈 與變頻器兼容 SINAMICS V90 |
帶增量編碼器V90，使用參考擋塊+編碼器零脈沖方式回零時，參考擋塊回零開關接到哪里，怎樣配置？
回零開關連接到一個PLC的數字量輸入點，PLC內編程將其狀態關聯到FB284功能塊ConfigEPos輸入引腳的bit6。
（1）將V90參數P29240設置為1(選擇參考擋塊+零脈沖方式回零);
（2）將回零開關連接到一個PLC的數字量輸入點;
（3）在PLC內編程，將回零開關DI點的狀態關聯到FB284功能ConfigEPos輸入引腳的bit6;
（4）FB284功能塊選擇工作模式ModPos=4;
（5）通過輸入?yún)?shù)OverV、OverAcc、OverDec速度、加減速度的倍率(100%);
（6）驅動的運行命令EnableAxis=1;
（7）運行條件 "CancelTransing" 及 "IntermediateStop"必須設置為 "1"，Jog1 及 Jog2 必須設置為 "0"。
通過ExecuteMode 的上升沿觸發回零運動?；亓阃瓿珊?AxisRef"輸出為1。
硬件限位開關怎么接？
• 如果使用了硬件限位開關，需要將FB284功能塊的輸入管腳ConfigEPos.%X3(POS_STW2.15 )置1，激活V90 PN的硬件限位功能。

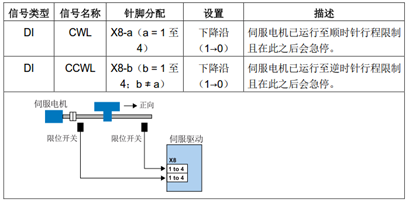

• 正、負向的硬件限位開關可連接到V90 PN驅動器的定義為CWL、CCWL的DI點( DI1 至 DI4 )
運行命令給出后軸不運行？
首先，檢查輸入信號CancelTransing，IntermediateStop是否設置為 "1", 除了點動之外的所有運行模式均有效，在運行EPOS時必須將其設置為 "1，設置說明如下：
設置CancelTransing=0，軸按大減速度停止，丟棄工作數據，軸停止后可進行運行模式的切換。
設置IntermediateStop=0，使用當前應用的減速度值進行斜坡停車，不丟棄工作數據，如果重新再設置IntermediateS*后軸會繼續運行，可理為軸的暫停。
• 檢查輸入?yún)?shù)OverV、OverAcc、OverDec速度、加減速度的倍率，為100%。
• 檢查ConfigEpos是否設置為16#00000003。
如何激活軟件限位開關？
• 將FB284功能塊的輸入管腳ConfigEPos.%X2(POS_STW2.1４ )置1，激活V90 PN的軟件限位功能。
• 在V90 PN中設置p2580(負向軟限位位置)、p2581(正向軟限位位置) 。
excutemode觸發定位動作時90 PN無響應？
將ModePos模式切換與ExecuteMode動作觸發不要在同一個PLC掃描周期內進行，ModPos切換到新模式后建議延遲10ms以上再觸發ExecuteMode命令。
并且動作觸發ExecuteMode的高電平保持時間不能太短，建議保持10ms以上。
V90 PN 為什么找不到111報文？
需要使用V-Assistant軟件把 V90 驅動器的控制模式設置為"基本位置控制(EPOS)"，之后才可以設置111報文。
在博途中組態V90 PN時為什么找不到111報文？
需要使用 V90的GSD文件組態，使用HSP組態找不到111報文。
使用STEP7軟件，如何實現S7-300/400控制V90PN位置控制？
可以使用FB283功能塊，V90在EPOS模式，選擇111號報文實現位置控制。
FB283的樣例工程及說明文檔：
