630KW的整流回饋并聯使用，因?yàn)檫@幾年報了幾次EP使能故障，查了相應的端子接線，沒有問題，懷疑是CIB板誤報故障，因?yàn)閺?fù)位以后直接可以運行一兩年，自開機以來快八年了，已經報了三次故障。意外的停機不管是經濟損失還是開會要求，反正得解決了吧，，

那就更換CIM吧，也就是control interface module 的簡稱  更換了相同版本的兩塊，版本為AF

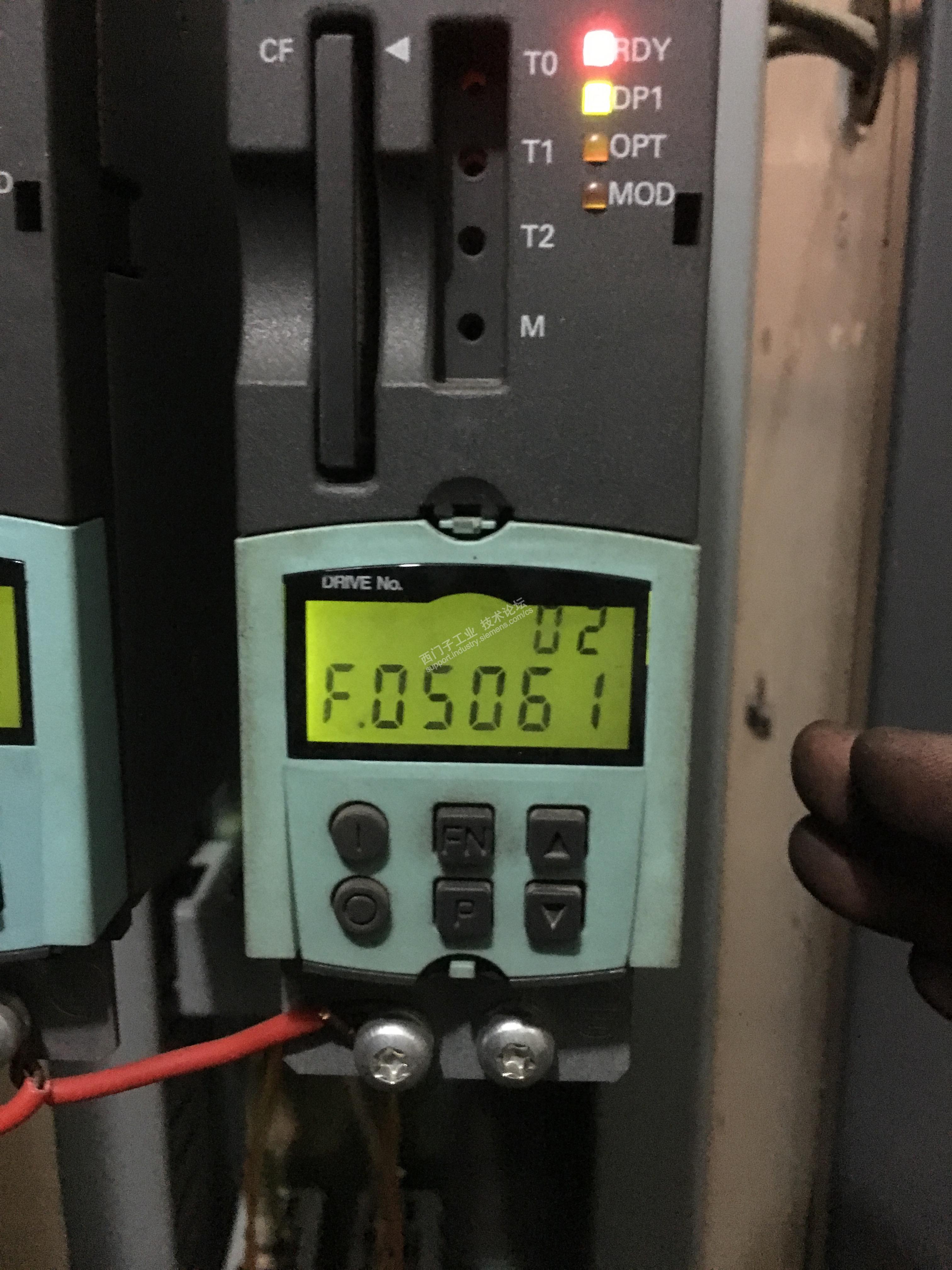

但是清灰后，安裝完畢，上電報故障，，

F05061 整流單元 VSM 數量

信號重要性： %1

驅動體 : A_INF, B_INF, S_INF, SERVO, SERVO_AC, SERVO_I_AC, VECTOR, VECTOR_AC, VECTOR_I_AC

反應： 無

應答： 立即

原因： 在包含裝機裝柜型功率單元的驅動對象“ 整流單元” 中，當前有效的電壓監控模塊 VSM 數量不正確。

對于調節型整流單元（也對于并聯電路）來說，每個有效的功率單元都必須分到一個 VSM。

對于非調節型整流單元來說，每個有效的驅動對象必須分到至少一個 VSM。

故障值（r0949, 十進制）：

當前分配給驅動對象的VSM 的數量。

處理： 調整有效電壓監控模塊(VSM) 的數量。

F06050 整流單元：不支持非調節模式

信號重要性： -

驅動體 : A_INF, S_INF

反應： OFF2

應答： 立即 ( 上電)

原因： 功率單元不支持非調節模式的運行方式。

處理： - 設置合適的采樣時間 250 微秒 <= p0115[0] <= 400 微秒 ( 例如：將參數 p0112 和 p0115 恢復為出廠設置）。

- 為非調節模式升級功率單元軟件和/ 或硬件。非調節模式功能的可用性顯示在 r0192 中。

- 使用調節型電源：通過 p3400.0 = 0 禁用非調節模式并通過 p3400.3 = 1 激活電壓控制；對于書本型功率單元必

須注意，預設中的輸入電壓 p0210 > 415 V 只適用于非調節模式。如果在實際應用中也允許高于 660 V 的直流母線

電壓，則也可以通過 p0280, p0210, p3400 和 p3510 激活電壓控制運行。必須注意 p0210 的說明。

參見： r0192 ( 功率單元固件特性)

這兩個故障說到底就是cu找不著VSM10。。

開始以為是固件升級造成的故障，沒有在意，

F34896 VSM DRIVE-CLiQ(CU)：組件特性不*  這個故障重新上電后消失了，

但是上面的故障一直有，而且CIM板上面的read燈也一直不對，

反復上電斷電，重復了幾次，好了，故障消失了，以為沒有問題了，但是由于檢修斷電，再次上電又出現了故障，以為是VSM10電壓監測的問題，更換了一個新的，相同的版本的，都是A的，但是依舊有故障

而且發現，這兩套并聯的裝置，VSM的指示燈一個是綠的，一個是橙色的，，兩個都是綠色的話就沒有問題，，而且這次是1#有問題，2#正常，斷電再上電，，1#正常。2#有問題。兩個交替有問題。

斷電后上電有時說不定就是好的

因?yàn)檠b置跟CU的24V來自不同的端子，，斷電上電，兩者存在著間隔，后就再試了試。直接斷24V電源的開關，發現不報故障的概率要大，，難道上電順序也有要求？？？同時上電？？

還有一個疑問，這兩個故障時更換CIM后才出的，，原來的裝置是10年左右的產品，VSM也是，那時的版本比較低，而現在的CIM屬于升級的產品，是不是版本不匹配造成的？？

查了資料沒有發現VSM版本與CIM的關系，打400不通，，目前排隊人數較多，通過短信提交問題，還是算了，發個帖子看看有沒有碰到過這個問題的，

后的幾次，，斷24電源的進線再上電，直接*，現在一直運行十天了，

我估計只要CU CIM VSM10建立起通訊就沒有問題了，
