案例背景：一套以西門子S7_1200PLC作為控制器的控制系統（帶HMI面板），與一套加濕器控制系統（單片機）進行Modbus RTU通訊，讀取和寫入加濕器數據，并通過控制面板進行顯示和設置加濕器參數，以及通過HMI面板手動控制加濕機的充水、排水、加濕和停機。（與除濕機的通訊只是該項目中的一部分，這里只介紹與加濕機的通訊部分，其他控制部分未說明）加濕器的參數如下圖
2. 硬件及軟件需求
硬件：CPU 1215C AC/DC/Rly（訂貨號：6ES7 215-1BG40-0XB0）
CM 1241 (RS422/485)（訂貨號：6ES7 241-1CH32-0XB0）
HMI面板KTP1200 Basic PN（訂貨號：6AV2 123-2MB03-0AX0）
屏蔽電纜（用于通訊）

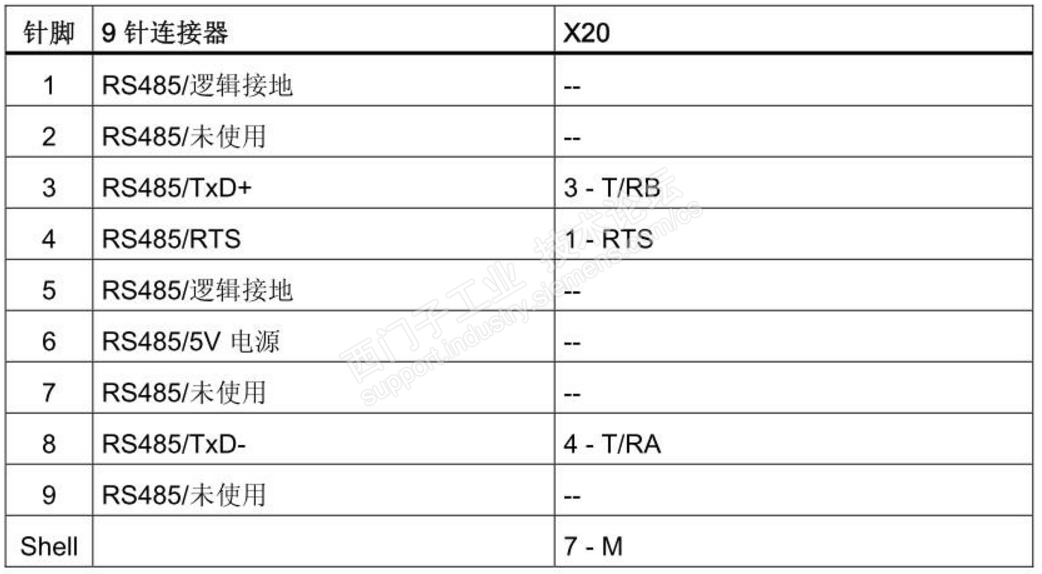

注：本項目采用RS485接線方法， 3號針腳--RS485信號 B(+) ；8號針腳--RS485信號A(-)；5號針腳--接屏蔽等電位點。
軟件：博途V15（或其他）
3 硬件組態
①通訊模塊組態：設置好傳輸率=9.6Kbps、奇偶校驗、數據位和停止位，其它保持默認。
啟用PLC系統時鐘
②設備和網絡組態：添加HMI面板，并組態網絡連接。
4.數據發送和接受緩沖區設置

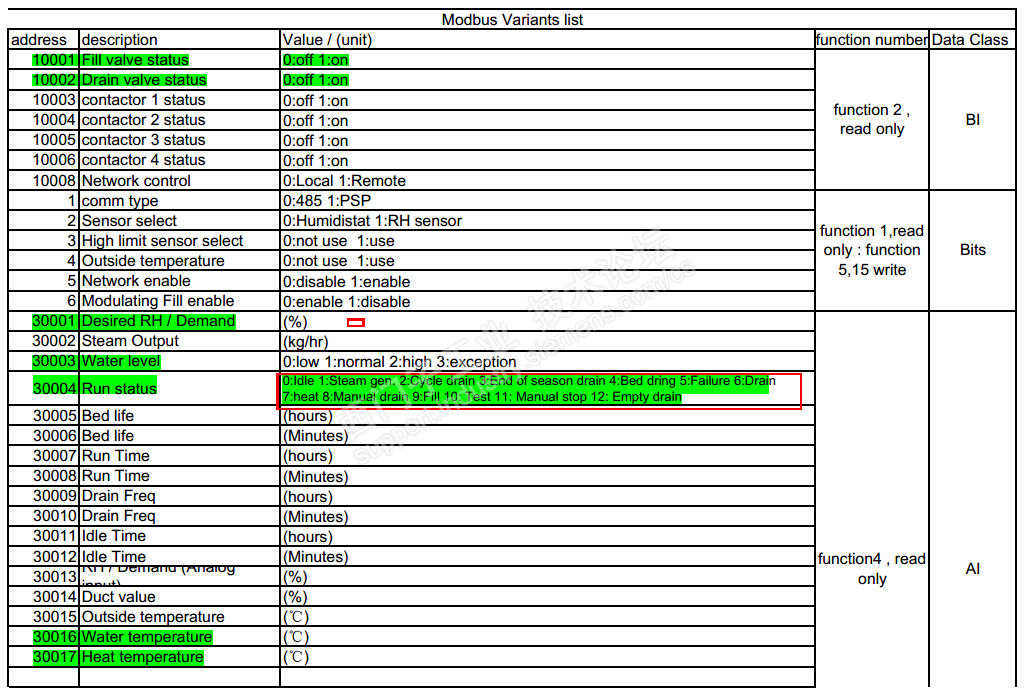

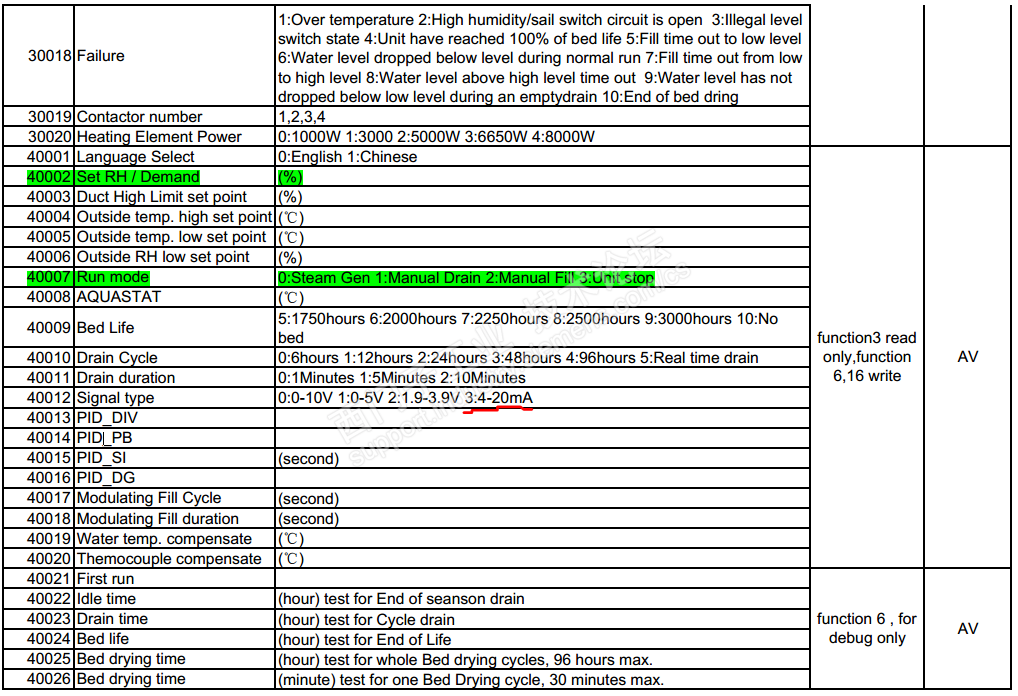

①根據加濕機系統的點數表找到需要的參數，加濕機的點數表需提供地址、變量名、功能碼、數據類型等，本項目需用到的參數我已飄綠并進行了標注說明。下面介紹如何使用這些變量。

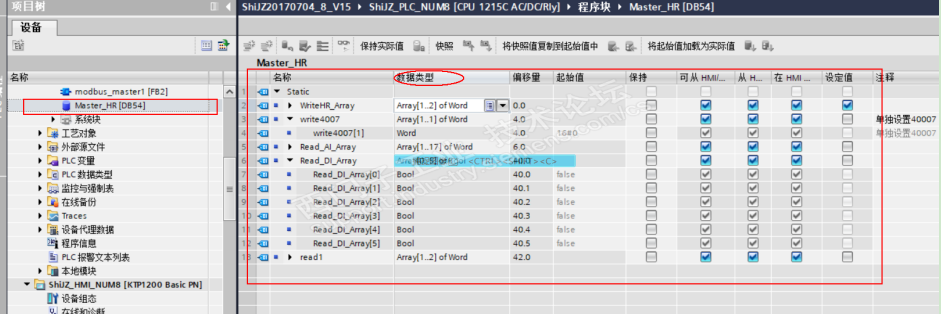

②創建數據發送和接收緩沖區
在軟件中單*建一個DB數據塊，用來作為數據發送和接收的緩沖區。
5 軟件編程
① 創建一個FB數據塊作為Modbus通訊程序塊，然后在Main[OB1]組織塊中調用該程序塊。
② 調用MB_COMM_LOAD指令，會自動生成背景數據塊。對每個通訊端口進行組態。
程序快幾個主要端口引腳組態說明：
REQ：連接系統時鐘的*循環變量地址%M1.0 (FirstScan(1))。
PORT：連接通信的通信模塊的硬件標識符，在PLC變量表里的系統變量里找到。
MB_DB:連接參數在這里必須與 Modbus_Master的MB_DB參數相連。
波特率BAUD、奇偶校驗PARITY和前面設置一樣。

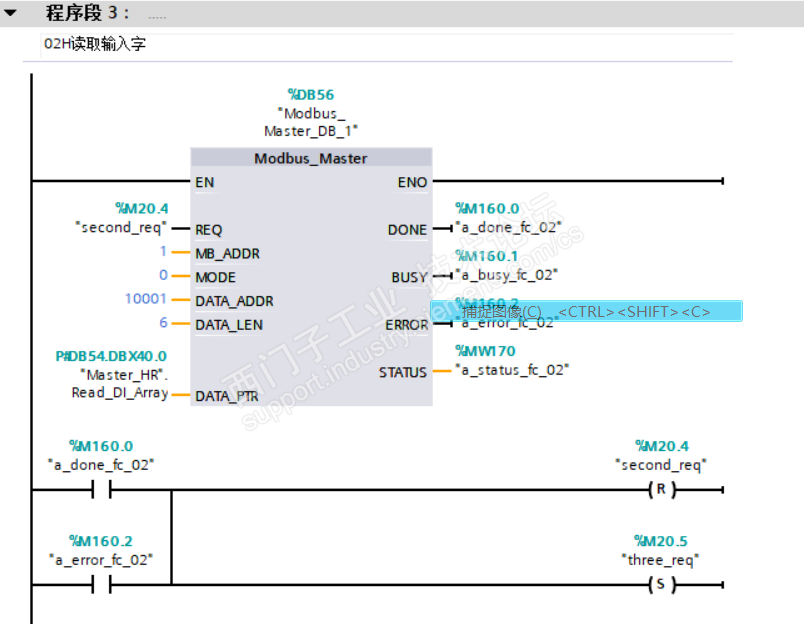

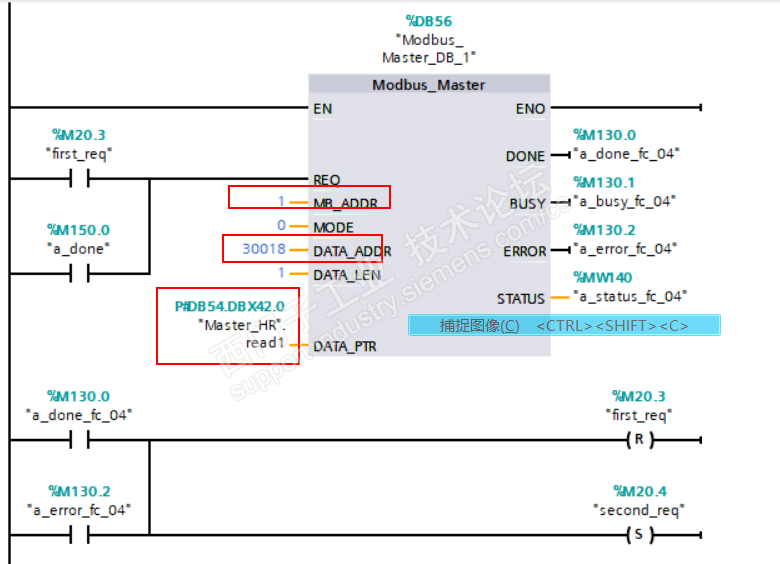

調用Modbus_Master指令
MB_ADDR:加濕機從站地址為1。
DTAA_ADDR:數據起始地址
DATA_LEN:訪問的數據位數或字的個數
DATA_PTR:在前面建立的數據發送接收緩沖區，在這里將用到。表示指向要進行數據寫入或數據讀取的標記或數據塊地址。
5.HMI畫面組態

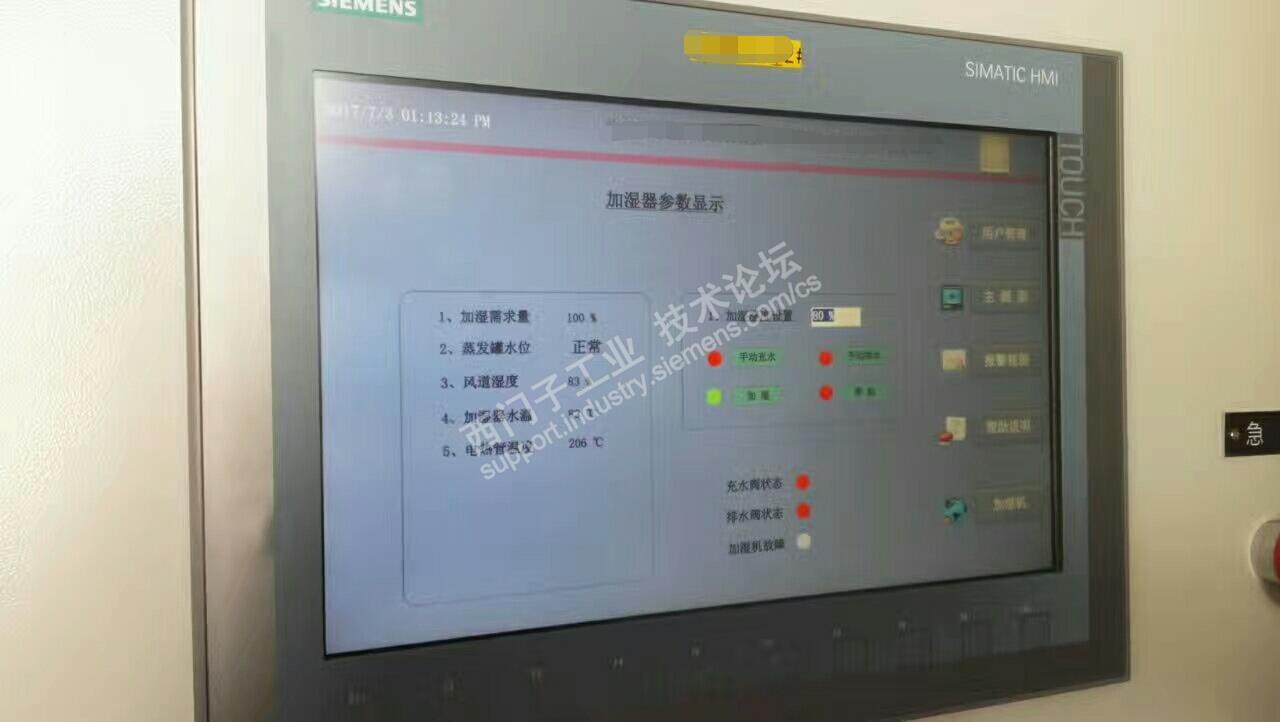

（1）創建一個加濕機參數畫面“加濕機參數”

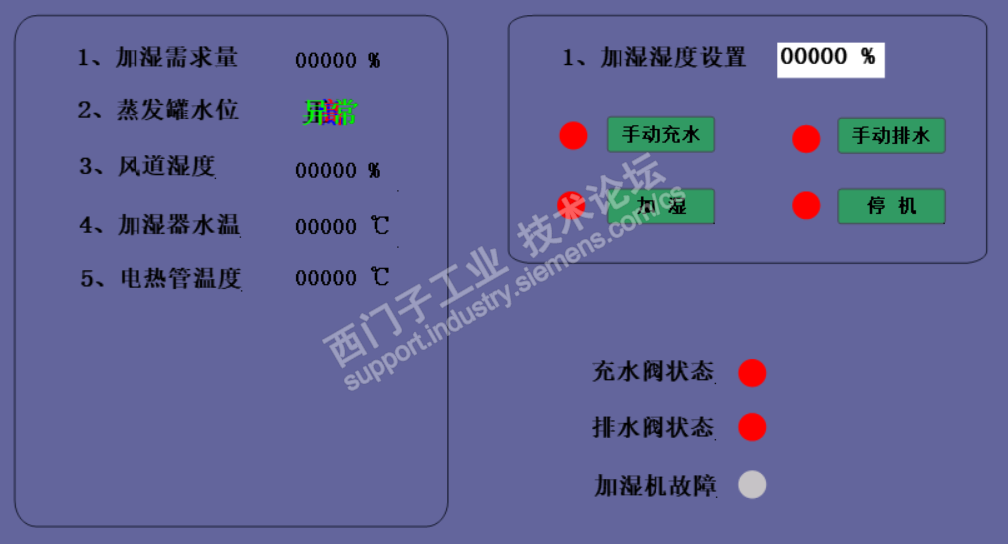

（2）設計編輯畫面
（3）變量鏈接
注：PLC的變量一定與加濕機的變量地址對應好。
