ibaPDA高速采集1500/1200數據的另類方法

隨著西門子S7-1500/1200PLC的推出，300/400PLC逐漸退到幕后，WINCC對PLC的數據周期較慢，在線歸檔快是500ms還是250ms來的，給忘了，作為生產維護，感覺周期還是有點，之前用300/400PLC的時候，都是用和諧版的ibaPDA軟件，新版本的ibaPDA軟件支持1500，但是沒有和諧版本，而和諧版本的又不支持1500/1200的PLC。

樓主現在在公司的一個新投產的項目上做維護工作，新項目采用的都是1200/1500的PLC，出現很多問題想查一下到底什么原因，不好查，用WINCC有時候也可以，但是看曲線的時候，還是很不方便，還是比較習慣使用ibaPDA軟件，于是從網上多方面查找資料，都沒有找到好的辦法實現，這時候，樓主的同事有了想法，實現了對PLC的數據采集，為了方便維護，故障排查，樓主就根據同事的思路，進行改進，實現了PDA高速采集1500PLC的數據。具體實現方法如下：

1、自己編寫程序定時讀取PLC的數據：采用的是C#語言，C#學習起來比較簡單，而且網上代碼多，本人接觸了有半個月把，從網上抄代碼進行整合，然后使用開源的sharp7里面的代碼，把讀上來的數據進行打包，然后轉發給PDA，這就是整體思路。至于使用C#編寫的程序，暫時就不發了，新手寫的也很亂。

2、PDA除了專門的S7通訊通道，還有TCPIP通道，該思路就是使用的TCP通道來接收C#程序發過來的數據，然后對數據進行拆分實現。

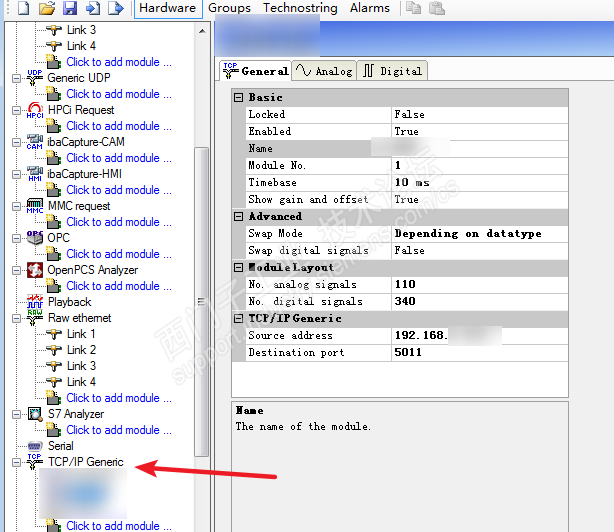

TCP的設置如圖

圖中可以看出當前采集了110個模擬量340個數字量，實際其實更多一些，只是沒有都顯示出來。PDA有個數據交換的功能很好用。

PLC目前的掃描周期是：

基本在4-6ms左右波動，啟用和不啟用采集對PLC的掃描周期看不出來有影響

劃重點：

對PLC的掃描周期看不出來有影響

對PLC的掃描周期看不出來有影響

對PLC的掃描周期看不出來有影響

重要的事情說三遍

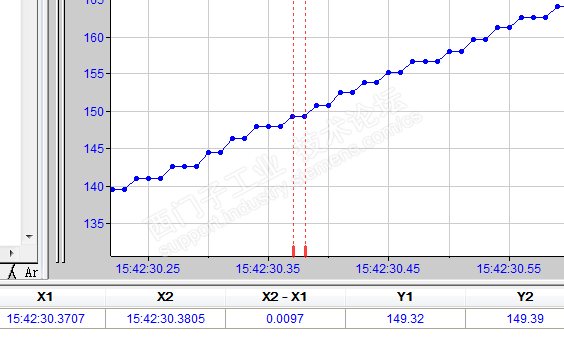

再看看數據采集的實際效果：

兩個點之間的時間就是PDA上設置的10ms，圖中可以看出，數據變化基本上20ms之內就有變化，基本上滿足現場維護對數據采集周期的要求了。而且我程序里面的進程每次處理完還要休息5ms，加上新手小白，程序邏輯處理肯定有問題，如果想要更快的速度，只要PLC的周期能跟上，應該也是沒問題的。

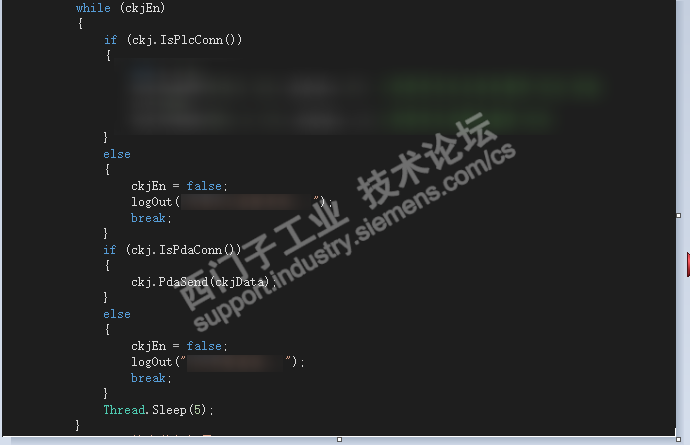

抱歉中間代碼隱藏了，感覺實在太爛了……

樓主正在研究做能自定義添加數據的軟件，如果能做好的話，到時候發上來大家測試一下，如果有高手能提前根據這個思路做出來，也希望分享一下，我也借來用用，嘿嘿~~

以上僅供個人學習參考，實際工廠使用請購買正版軟件，出現任何問題，樓主概不負責。
