看論壇和找答案上有人問關于WINCC和1500 PLC仿真的問題，一直比較懶沒有做測試，近在幫別人看WINCC的時候，用到了1500 PLC也便想用到，于是測試一下，終于通訊成功。下面說說經過

1、 軟件環境

WIN10 1803 (OS內部版本 17134.1)

WINCC 7.4 SP1+UPD5;

TIA V15 PRO；

PL;CSIM V15;

S7-PLCSIM Advanced V2.0。

2、      新建TIA V15項目

只是測試一下，所以創建一個簡單的1500項目，使用CPU 1515-2 PLC測試。IP地址保持默認，即X1為:192.168.0.1；X2為：192.168.1.1。

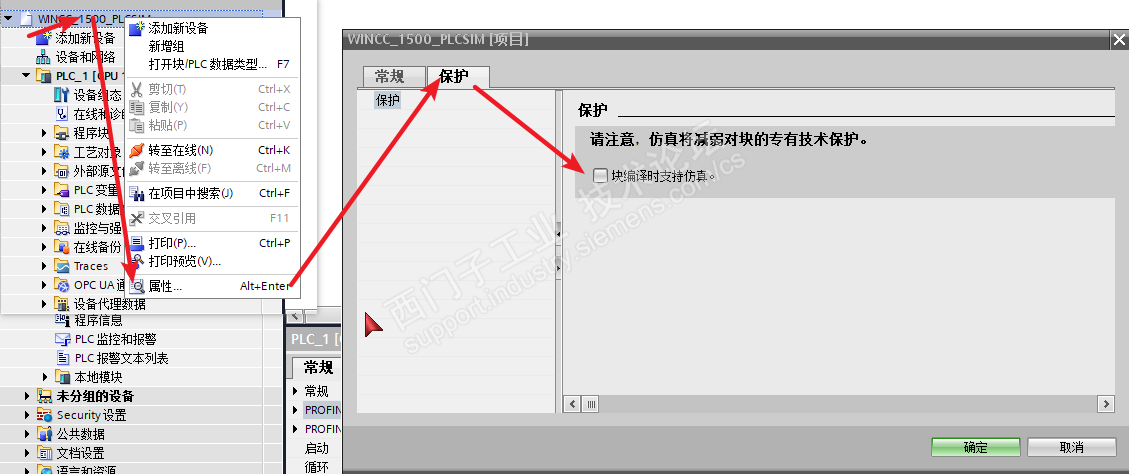

很重要的一點，在項目上右鍵 – 屬性，然后在屬性窗口里面的保護選項卡里，勾選上快編譯時支持仿真?？聪聢D。如果你不勾選，在后面下載程序的時候也會提示的

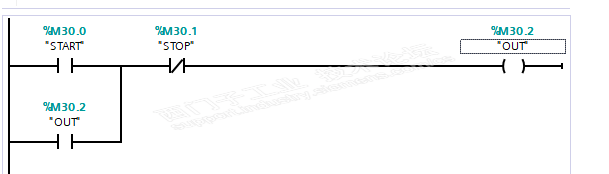

程序只做一個簡單的測試，做個普通的電機啟停自鎖的程序，變量表創建以下變量：

程序在OB1里面，簡單一行：

3 創建WINCC項目

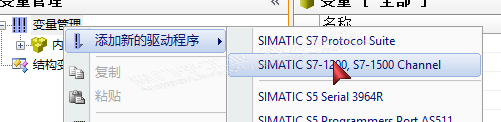

打開WINCC項目管理器，創建一個新項目，打開變量管理，右鍵添加1500驅動：

在OMS+那右鍵，新建連接

，把連接命名為1500

然后在1500的地方右鍵，選擇連接參數

在彈出的窗口里面，輸入IP地址，我用PLC的X2連接，所以輸入192.168.1.1，訪問點選擇S7ONLINE（這樣選擇，可以在控制表面里面更改訪問點的參數，感覺更加方便），產品系列選擇s71500-connection,，如果有密碼，再填寫上1500的安全訪問密碼，此次測試沒有，所以留空，終設置如下圖：
