在西門子找答案上上看到有網友提出想要根據工藝對象，讓一個對象圍繞一個圓心根據實際位置進行顯示。開始想了想比較麻煩，需要根據公式計算實際位置，而數學公式都快還給老師了，不如沿矩形運行來的簡單，當時給出了注意，多做幾個圓，根據角度判斷顯示還是隱藏。也基本上能滿足要求，后來沒事，又百度了一下公式啥的，好像也不是很難就做了出來。下面說說如何實現的

0、   創建對象。

主要是一個小黑點（C_CENTER）代表圓心，一個大圓背景透明，只顯示邊框，用來顯示運動軌跡

一個稍微大點的圓（C_ARC），代表運動對象。

一個滾動條，設置范圍是0-360，對象的旋轉角度。

還做了一個靜態文本顯示當前旋轉的角度，對象名稱：JIAO。

1、   計算公式。

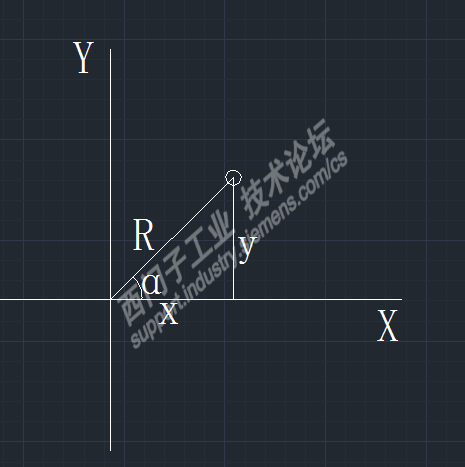

開始的時候我以為很難，記得看過一個編程相關的視頻，也是計算一個對象的旋轉后的位置，后來用我還記得的數學知識算了一下好像不難。根據下圖：

可以算出：

x=R *cos(α)；y=R *sin(α)；R是旋轉半徑

在WINCC里面，旋轉對象的圓心不可能是在原點的，假設圓心的坐標為：xc，yc所以那實際旋轉對象的坐標就是：

x=xc+R *cos(α)；y=yc+R *sin(α)

2、   終實現。

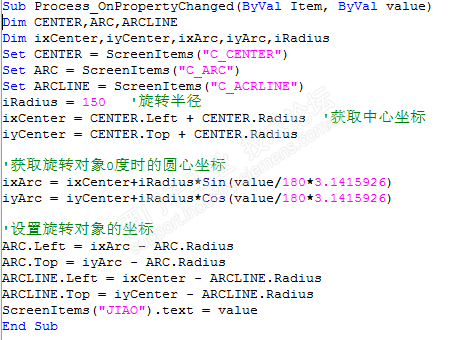

在滾動條的事件==>其他==>過程驅動連接里面寫腳本，采用VBS腳本實現：

由于我圓心和旋轉對象都是圓，需要計算圓心的位置和旋轉對象的圓心旋轉后，該對象的坐標，所以稍麻煩了一些。如果圓心能有個固定的坐標的話，以常量方式給定，可能會更簡單一些。

3、   終效果。

基本達到目標了，不過估計也是公式的原因，0度變成了在原點的下方，如果需要的話角度再增加或者減小90度，也就在水平方向了

4、   應用

在實際使用中，可以把上面的代碼放到全局腳本里面，然后利用角度的變量觸發，而且設置對象的方式可能也要有所不同，前面需要加上HMIRuntime。這個相對來說是簡單一些的，橢圓好像更復雜，看了看，怎么找橢圓上面的點就沒看明白。下期再說吧。
