 故障現象：設備無損超聲波檢測不產生波形。

診斷判斷：可能是電腦有問題，或者因該是小車上的編碼器有問題。

1.首先換電腦，故障現象一樣，排除前面的問題，接下來查編碼器。

   先給大家介紹一下設備：

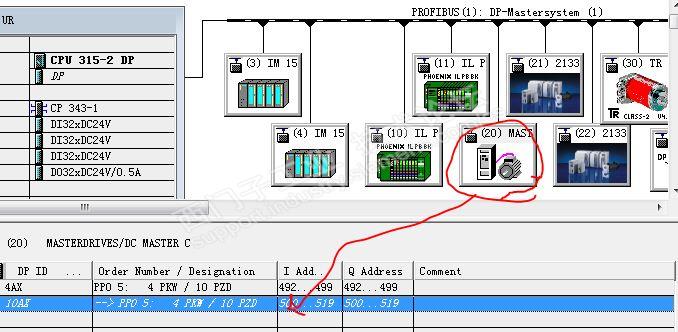

硬件組態

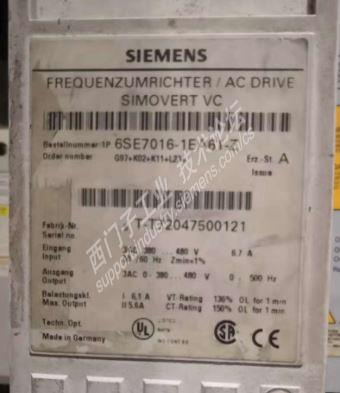

訂貨號

編碼器接線

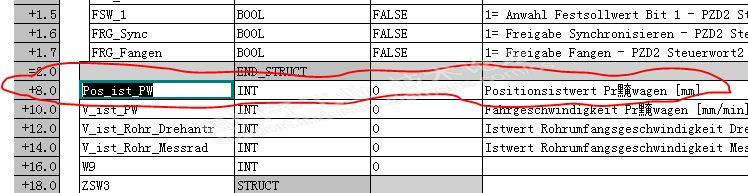

2.故障查找過程，根據硬件組態很快找到出錯編碼器的地址為：DB305.DBW28,通過在線診斷開動小車，此數據并沒有變化，難道是地址找的不對。

我又直接在硬件組態上在線診斷，小車的速度編碼器是有數值變化的，而位置編碼器的PIW508的數值就是不變。

3.開始懷疑編碼器經過坦克鏈的線有問題，我們換了線還是沒有數值變化。又開始懷疑編碼器有問題換編碼器結果還是有問題。

4.此時只能懷疑驅動器上的T400編碼器模塊了，換新的T400是沒有用的，要導參數進去的，但是我不記得我?guī)啄曛白鲞^通信連接，線也找不到了，換T400沒把握，也就沒動，再說星期五晚上有飯局也沒心思搞，就放棄了。

5.由于設備有故障，晚上也沒心思喝酒，之后回家躺在床上在想，明天準備用DRIVERES軟件連上去是不是確實沒有數據。

6.天亮后我又在想編碼器的電源昨天沒有測量，如果是這個問題而影響設備，不是要被打屁屁。這個電源一般不會出問題是從T400引出的，如果真沒有電壓可能T400真壞了。

7.今天下午我到公司后準備通信線用DRIVERES軟件連接，也沒有連上去，好長時間沒用了忘記了，那就先放一下，測量一下編碼器電源電壓。

T400上接了二個編碼器其中一個不用了，結果沒有測量到15V的電壓，兩個編碼器上都沒有，而不用的編碼器電源是從前面一個取的電源。

我就把不用的編碼器電源斷開，測量前面的編碼器電壓正常為15V，再開動小車編碼器的數值讀到了。

前面的小車編碼器（食道）反應的故障，后面的輥輪編碼器（氣管）不用拆了，插頭進了水，15V電源從這兒發生了短路。

此次故障走了彎路，忽略了簡單的問題，問題復雜化了
