 樓主從事行業比較悲催，所接觸客戶，幾乎沒有系統軟件維護能力，一遇到設備開不起，立即打電話，“ HI XX工，軟件又出問題了”，開不起來!有時半夜接到這些電話 真TM的想打人，遠程聯到電腦上一看，原來是某個站點通訊斷了。

    沒辦法，只能培訓客戶維護了，出現問題怎么查，先查控制電，再查是否有急停，急停位置，再看通訊是否正常，通訊不正常是不是子站模塊引起的； 所以啊，各個站點的通信狀態必須得顯示下軟件界面上啊。

       早期對DP進行診斷時，西門子提供了FB125/FC125 2個程序塊給大家使用，后來PROFINET大行其道，西門子提供了 可以同時診斷PN和DP網絡的FB126功能塊，這個功能塊需要根據CPU型號選擇不同版本的FB126，大家需要選擇合適的FB126(主要是不同型號的CPU所支持的程序塊大小不一樣，低端的大支持16K）；坑的是FB126是對外保密的，結合第三方系統使用，需要自己分析DB里類容。所以 在那段時間，樓主都是自己通過調用"S7_RDSYSST"系統功能來進行診斷的，雖然功能簡單了點，但是夠用了。

        使用1500+TIA PORTAL后，指令 "DeviceStates"讓你的需求變的簡單，而且 支持PN/DP診斷；

        先看下PORTAL 里的指令幫助吧

        首先，是指令的參數接口

        1：LADDR PN IO 或者DP的硬件標識，數據類型是HW_IOSYSTEM，這值怎么找?其實在我們組態完P(guān)N IO或者DP 主站系統后，會在 PLC變量默認變量表系統常數里找到它見下圖

看硬件配置圖

其次找到相應的PN IO系統的HW_IOSYSTEM值

    2：MODE PLC 會根據在此所設的參數來讀取相應的信息，模式定義見下圖

3：RET_VAL 返回值

4：讀取的信息存放區，數據類型VARIANT,

編程實例

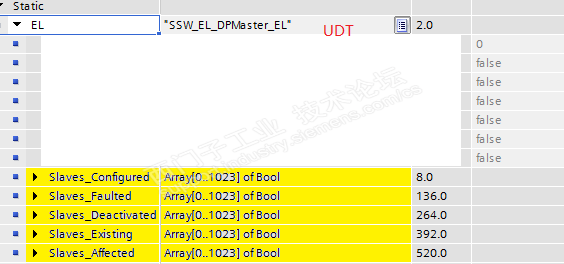

首先，要定義信息存儲區見下圖，分別定義了 5個一維數組

改變MODE參數來讀取相應的信息

讀取的信息中的 CPU中已組態的站點，故障站點，未激活站點等信息都存在相應的數組里了，從數組元素1開始存放各個站點的信息。數組大小，大家可以根據需要來確定，目前CPU自身+擴展的CM/CP 多支持1000個IO設備，所以樓主就把數組大小設為1024了（目前1500系列PLC的數據內存比較大）

新的指令真是簡單明了！
