這是我在新安裝Step7以后遇到的問題，拿出來和大家分享一下，希望能夠幫助到有需要的人。

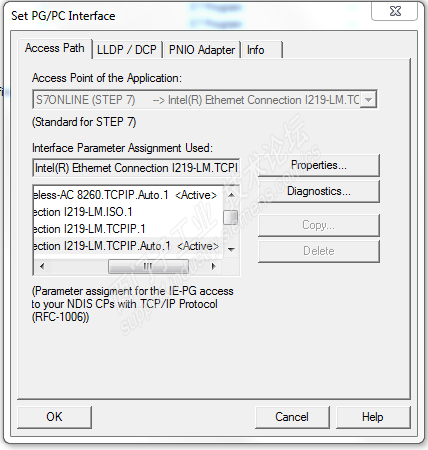

先說一下背景：公司換電腦（舊電腦到期），所有的軟件都要重裝，這是作為一名工控人的我非常糾結的事情。西家的軟件比較多也比較雜（剛好我的工作接觸到的西門子產品也比較多），然而對我這個老鳥來說也不是非常困難的事情。按照清單一個一個裝過去，剩下的就交給時間了。大半天的時間裝好了幾乎全部的軟件，博途、Step7、winCC、start等等；一切順利，開了幾個項目沒有發現什么問題也就關機了。然而我卻忽略了一件Step 7經常會出的問題（SRMD set和Reset出錯，下圖是我解決問題后的截圖）：

第二天，當我將電腦連到機床上的時候，報警出現了（33:17088）：

告訴我找不到驅動文件，我這邊是用網線連接的840Dsl系統，Step7選擇的是網卡，沒有任何毛?。?/p>

我想電腦能正常上網，這個網卡本身的驅動肯定是沒有問題的（但是我一開始沒有意識到，它所指的驅動是Profinet驅動，畢竟 我當前使用的是Profinet方式連接）。如果電腦本身沒有問題，我只能把問題歸結到Step7的程序了，這個源程序我之前裝過，源程序肯定是沒有問題的，那么問題就出現在安裝咯。于是我卸載又重裝了Step7 v5.6，問題當然沒有解決；然后我又卸載了所有Step7的附件程序，又重裝，問題還是沒有解決；然后我又卸載掉了所有的西門子程序包括博途并且清理了相關的安裝文件夾，使電腦回到未安裝西門子軟件的初始狀態（由于是公司安裝的系統，所以系統是不能隨便重裝的），又重新安裝了Step7并且只安裝了Step7；問題當然沒有得到解決，因?yàn)闆](méi)有找到根本問題。我上網查了這個問題，然而其他同行的解決方案卻解決不了我的問題，此時的我已經很著急了，因?yàn)榈诙炀鸵_(kāi)始緊張的項目改造調試工作。既然報警時驅動的問題，那我就檢查和驅動相關的設置好了，先檢查了Step7的PG/PC設置（其實我已經檢查過N遍了），然后我又檢查了一遍網卡的網絡設置，檢查一下我是不是有什么網絡協議沒有加載，當我打開下面的界面時，我看到了兩個Profinet IO驅動靜靜的“躺在那里”：

在Install---Protocol目錄下，有下面兩個驅動文件（安裝后的狀態）：

看到這兩個文件的時候，我瞬間明白了問題所在：網卡沒有加載這兩個協議。我將這兩個協議打勾，然后點擊安裝后，再試著在PG/PC interface里面診斷一下，果然顯示OK了。

總結：關于33:17088，網絡上有很多相關的帖子，我總結了一下，這個報警的根本原因還是驅動的問題，

驅動的類型和問題點在于當前報警時使用的連接方式：PC adapter、以太網線、CP5512等等，需要額外安裝驅動的，先檢查驅動是否選擇正確和硬件匹配，然后解決驅動重新安裝的問題，是更新到當前硬件的驅動。
