我公司進口德國薄膜生產線電氣控制柜，采用德國金鐘穆勒公司的低壓電器產品，如斷路器，接觸器和按鈕等。前段時間電控柜內一個穆勒DIL M185接觸器，出現接觸器吸合線圈電子線路板內部短路故障，不能使用，由于該接觸器使用的輔助觸頭特種，接觸器吸合工作和國內生產的接觸器不同，沒辦法采用國內生產的接觸器代替，國內金鐘穆勒供應商，不賣接觸器線圈電子線路板，暫沒有此型號進口接觸器現貨供應，且此類接觸器要價3950元，考慮到生產緊急，接觸器只是電子線路板損壞，其他都完好，決定改造電子線路板，下面具體介紹改造過程。

下圖一是穆勒MIL M185接觸器外形。

圖二是接觸器線圈電子線路板

從圖二中有A1 A2,A3 A4,A10 A11三組外接端子，用來控制線圈通電，國內接觸器通常只有A1 A2端子，要使該線圈通電，接觸器吸合條件是：1.A1和A2接入250-500V /40-60HZ電壓。2.A3和A4接入DC24V電壓，或A10和A11短接。

我司電子線路板故障就是A1和A2一通380/50HZ電壓，A1 A2進線熔斷器熔芯就熔斷，電子線路板全部被封裝固化，無法維修線路板和了解線路板控制原理。改造線路板工作就是廢除此線路板，采用其他辦法使接觸器線圈通合適的電壓，正常工作。

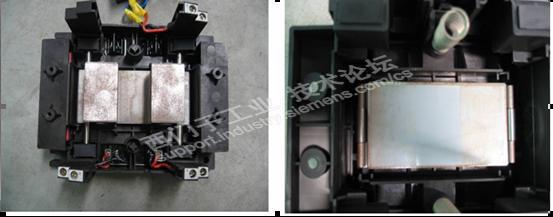

通過拆開接觸器內部，發現該接觸器和國內普通接觸器在動鐵芯和靜鐵芯在結構上有較大區別，具體見圖三。

（A）接觸器靜鐵芯                           （B）接觸器動鐵芯

圖三：穆勒接觸器內部靜動鐵芯圖

從圖中可以看出靜鐵芯沒有短路環，動鐵芯極面上有一層很薄的膜，和國內常規使用交流操作接觸器靜鐵芯有短路環，動鐵芯極面無異物不同，由此可以判斷出，通過套在鐵芯上線圈不能通交流電，只能通直流電才能使接觸器可靠工作。經測量線圈電阻為66.4歐姆，因為電阻偏小，如果用交流220V市電電壓整流出直流電，接入線圈可以使接觸器可靠吸合，但通過電流大，達3.8安培，時間一長線圈發熱厲害，因此采取高電壓使接觸器可靠吸合，低電壓維持吸合方法減小維持電流，防止線圈過熱，經過測試后采用市電220V經橋式整流后，輸出直流電壓作為接觸器吸合電壓，吸合后斷開吸合電壓，通入由開關電源輸出的直流24V。維持吸合，實測維持吸合電流為338毫安，長時間吸合溫升低，具體電路改造見圖四。

圖四：改造后線圈控制原理圖

圖中電路簡單可靠，在開關直流電源輸出正負極各增加一個二極管，主要作用是隔離不同電壓等級直流電壓。

在實際改造接線過程中，由于進口電柜內采用直流24V作為控制電壓，因而可以省去電路原理圖中開關電源，只需增加一個整流橋和二個二極管，投資不到10元錢，改造后接觸器經過近半個月運行，工作可靠，溫升低，對我司和其他公司使用穆勒接觸器出現同類問題，有很好的借鑒作用，同時稍加改變也可用于國內普通接觸器交流線圈用于直流運行。
