煤制氣流量計產品概述：
有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較*、理想的流量儀表。
煤制氣流量計測量原理：
特定的流動條件下，一部分流體動能轉化為流體振動，其振動頻率與流速（流量）有確定的比例關系，依據這種原理工作的流量計稱為流體振動流量計。目前流體振動流量計有三類：渦街流量計、旋進（旋渦進動）流量計和射流流量計。
由傳感器和轉換器兩部分組成。傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、D／A 轉換電路、輸出接口電路、端子、支架和防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。
  在旋渦發生體上面旋渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性（壓力損失）相關，對它的要求如下。
1） 能控制旋渦在旋渦發生體軸線方向上同步分離；
2） 在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；
3） 能產生強烈的渦街，信號的信噪比高；
4） 形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；
5） 材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；
6） 固有頻率在渦街信號的頻帶外。

煤制氣流量計產品特點：
特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能*穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。
煤制氣流量計技術參數：
1、測量介質： 氣體、液體、蒸氣
2、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
3、法蘭連接式口徑選擇 100,150,200
4、流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
5、測量精度 0.9999級 1.49999級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃ -25℃～250℃
8、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
11、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
12、材質 不銹鋼, 鋁合金
13、電源 DC24V或鋰電池3.6V
14、防爆等級 本安型iaIIbT3-T6
15、防護等級 IP65
配線設計

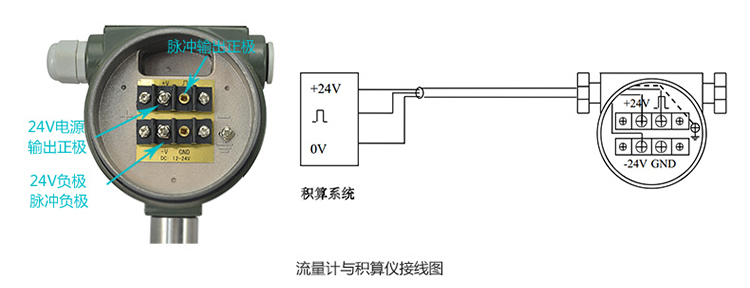

一. 輸出頻率信號的三線制渦街流量儀表配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖

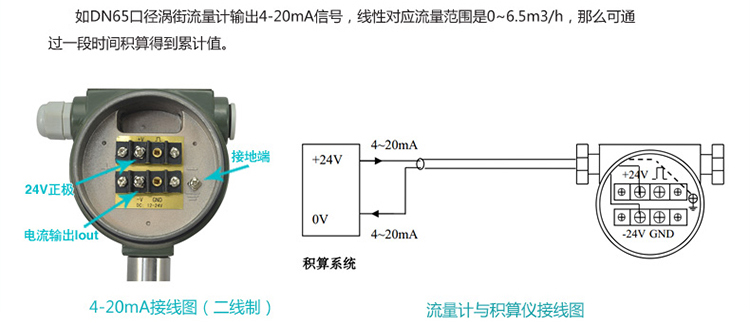

二.輸出標準4~20mA電流信號的兩線制渦街流量計配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖

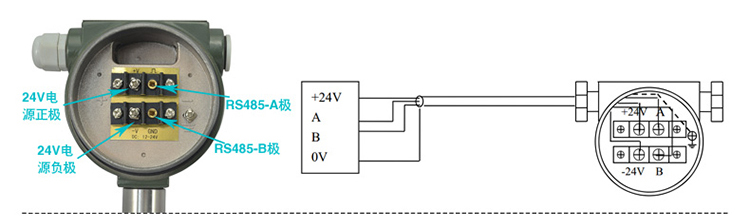

三．帶RS-485通訊接口功能的渦街流量儀表配線設計
帶RS-485通訊功能的渦街流量儀表采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

煤制氣流量計產品選型：

根據測量的需要須在流量計附件測量壓力和溫度時，

1. 測壓力點應在流量計下游的3-5D處。
2. 測溫度點應在流量計下游的6-8處。

D為儀表工稱口徑

就地顯示型和二線制4~20mA輸出的接線圖

1. 一般情況下，流量計與智能流量積算儀的連接線采用三芯屏線(RVVP3×0.5mm)屏蔽層應可靠地接在放大器盒內的接地螺絲上。
2. 連接線不能與電力線平行排放在一起，至少間隔在20cm以上，單獨穿行在金屬管子中。連接線要固定好，不能晃動。
