| 產地類別 | 國產 | 產品種類 | 差壓式 |
|---|---|---|---|
| 價格區間 | 1-5千 | 介質分類 | 氣體 |
產品簡介
詳細介紹

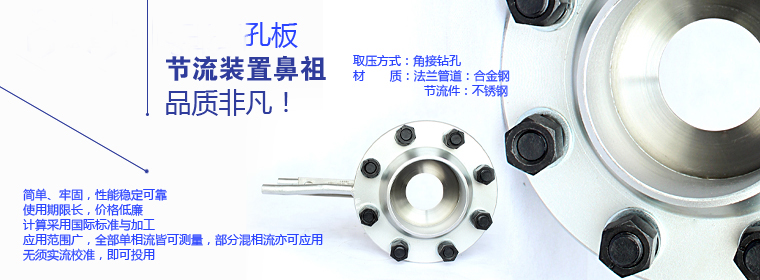

DN1000孔板流量計產品概述： 結構簡單，無可動部件、*使用穩定可靠，精度高。有豐富的設計制造和應用經驗。標準化程度高，線性好，可不必進行實流標定。孔板流量計有可靠的實驗數據和完善的、國家標準GB2624-93。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循標準計算與加工、使用靈活方便；國內目前流量測量中應用zui廣泛的仍然是差壓式流量計，據有關資料的估計占流量?jī)x表總用量的75%-85%之間。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用。 DN1000孔板流量計原理及結構： 充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。 DN1000孔板流量計技術參數 ▲公稱通徑： DN20 – DN1000 ▲依據國家標準GB/T2624-93進行設計制造 ▲依據國家檢定規程JJG 640-94進行出廠檢定 ▲基本精度： ±0.5%、±1%、±1.5% ▲流量范圍： ≥ 1:15 ▲公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa） ▲被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質 ▲被測介質溫度：-10℃~+450℃ ▲供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電）， ▲輸出信號： 4-20mA DC或RS485通訊 ▲防爆性能： 本安型ibIICT5 DN1000孔板流量計安 裝 （1）被測介質 名稱 （2）zui大、常用、zui小流量。 四、顯示儀表 XSF-05型智能流量積算儀 按 < 鍵上排依次顯示： F瞬時流量t/h, P工作壓力MPa, C工作溫度℃ |
產品選型
型號 | 說 明 | |||||||||
| SP-LG | 節流裝置（DN1000孔板流量計） | |||||||||
| 代號 | 按其結構特征的兩大基本分類 | |||||||||
| K | 孔板 | |||||||||
| P | 噴嘴等 | |||||||||
代號 | 公稱壓力（105Pa） | |||||||||
2.5 | 2.5 | |||||||||
10 | 10 | |||||||||
16 | 16 | |||||||||
25 | 25 | |||||||||
64 | 64 | |||||||||
100 | 100 | |||||||||
200 | 200 | |||||||||
代號 | 口徑 | |||||||||
| 15～1200 | 15～1200mm | |||||||||
代號 | 按其結構形式細分 | |||||||||
H | 標準孔板(環室) | |||||||||
Y | 標準孔板(法蘭) | |||||||||
K | 標準孔板(鉆孔) | |||||||||
I | ISA 1932噴嘴 | |||||||||
L | 長徑噴嘴 | |||||||||
W | 文丘利噴嘴 | |||||||||
G | 經典文丘利管 | |||||||||
S | 雙重孔板 | |||||||||
Q | 圓缺孔板 | |||||||||
Z | 錐形入口孔板 | |||||||||
R | 1/4圓孔板 | |||||||||
P | 偏心孔板 | |||||||||
N | 整體(內藏)孔板 | |||||||||
X | 楔形孔板 | |||||||||
T | 不在上述之列的特殊節流裝置 | |||||||||
代號 | 介質 | |||||||||
1 | 液體 | |||||||||
2 | 氣體 | |||||||||
3 | 蒸汽 | |||||||||
4 | 高溫液體 | |||||||||
代號 | 補償形式 | |||||||||
N | 不帶壓力、溫度補償 | |||||||||
P | 帶壓力補償輸出 | |||||||||
T | 帶溫度補償輸出 | |||||||||
Q | 帶壓力、溫度補償輸出 | |||||||||
代號 | 變送器差壓量程范圍 | |||||||||
0 | 微差壓量程 | |||||||||
1 | 低差壓量程 | |||||||||
2 | 中差壓量程 | |||||||||
3 | 高差壓量程 | |||||||||
代號 | 是否帶現場顯示 | |||||||||
W | 節流裝置傳感器 | |||||||||
X | 智能節流裝置（流量計） | |||||||||
