產品簡介
詳細介紹
產品概述：

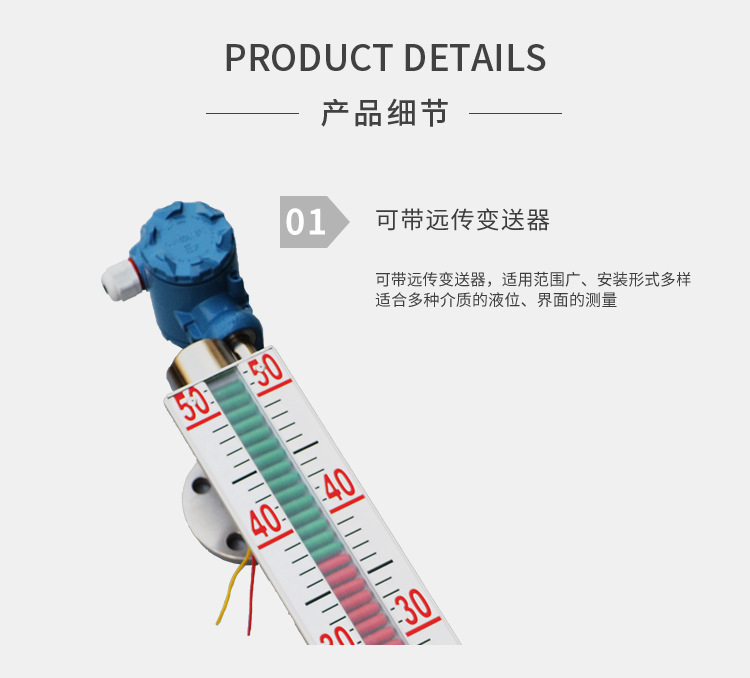

SP-UHZ系列耐高溫磁翻板液位計選型屬多功能融合為一體儀表。它將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下極限值控制、限位報警和事故聯鎖。液位遠傳裝置可將液位變化線性地轉換成直流4－20mADC的電流信號，實現遠距離的液位指示、檢測、控制和記錄。具有隔爆、本質安全防護性能。整機由耐腐材料制成。所以具有耐腐蝕，防爆功能。
儀表性能：
SP-UHZ系列耐高溫磁翻板液位計選型特點是液體介質與指示器*隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
結構原理：
SP-UHZ系列耐高溫磁翻板液位計選型根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

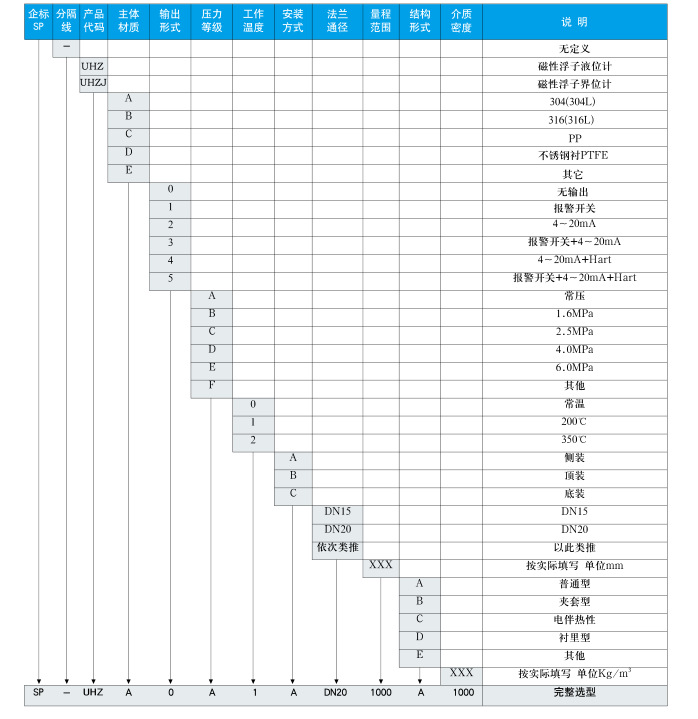

儀表規格要求：
| 系 列 型 號 UHZ | 結構特點 | 接液材質 | 測量范圍 (mm) | 適用介質條件 | 法蘭連接 | 重量 | |||||
| 溫度 (℃) | 壓力 (Mpa) | 密度 g/cm3 | 粘度 (Pa.s) | DN | PN | 基本 重量 | 加長 基本 重量 | ||||
| C10 | 標準型 | 1Cr18Ni 9Ti0Cr18Ni9 (304) | 300- 8000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 1.6 | 6 | 5 |
| C11 | 高壓型 | 300- 8000 | -20 +150 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 4.0 | 6 | 6 | |
| C12 | 高溫型 高壓型 | 300- 8000 | -20 +350 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 1.0 | 6 | 6 | |
| C13 | 低溫型號 (防霜型) | 300- 3500 | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 2.5 | 6 | 7.5 | |
| C14 | 液氨、液 化石油氣 型 | 300- 15000 | -20 +150 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 | 00Cr17Ni14Mo2 (316L) | 300- 8000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 | 防腐型（ PP外層玻 璃鋼） | PP | 300- 5000 | 20 +100 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 | 防腐型（ PVC 外層 玻 璃鋼） | U-PVC | 300- 5000 | 20 +60 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS | 300- 5000 | -20 +120 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 | 防腐型（ 不銹鋼內 襯PP） | PP | 300- 15000 | -20 +100 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE | 300- 5000 | 20 +40 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 | 蒸氣夾套 加熱型 | 1Cr18Ni9Ti | 300- 15000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 | 高粘度 介質型 | 0Cr18Ni9 (304) | 300- 15000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 | 食品專 用型 | 1Cr18Ni9Ti | 300- 15000 | -20 +150 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品。
l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
| 安裝型式 | 主體材質 | 公稱直徑 | 公稱壓力 DN （mm） | 法蘭外徑PN（Mpa） | 螺心栓圓孔直 中徑K | 螺孔徑 L | 螺栓 | 密封面 | 法蘭厚度 C | 法蘭密封墊 | ||||
數量n | 螺紋Th | d | f | 外徑 | 內徑 | 厚度 | ||||||||
側裝 | 不銹鋼 | 20 | 4.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 |
ABS | 20 | 1.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 | |
頂裝 | 不銹鋼 | 200 | 2.5 | 360 | 310 | 26 | 12 | M24 | 274 | 3 | 32 | 284 | 220 | 2 |
ABS | 200 | 0.6 | 320 | 280 | 18 | 8 | M16 | 258 | 3 | 24 | 262 | 220 | 2 | |
1、 防腐型公稱壓力≤1.0MPa。
2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
