旗艦級110GHz矢量網絡分析儀
3674系列矢量網絡分析儀是技術創新的作品，可以輕松應對半導體芯片測試、材料測試、天線測試、高速線纜測試、微波部組件測試等帶來的嚴峻挑戰。出色的射頻特性、靈活的硬件配置和豐富的軟件功能相輔相成，只需一次連接即可完成多種測量任務。創新的人機交互設計可幫助您快速便捷地完成所需的測量設置，超大觸摸屏為您帶來靈活、高效的操作體驗。
二.旗艦級110GHz矢量網絡分析儀產品特點
500Hz~110GHz寬頻帶同軸覆蓋
30MHz中頻帶寬，測量點數200001
超快掃描速度，140dB大動態范圍
具有脈沖S參數測量、變頻器件測量、增益壓縮測量、噪聲系數測量、頻譜測量、信號完整性測量、總諧波失真測量、有源互調失真測量、自動夾具移除等21種功能
SCPI指令同步記錄，腳本一鍵生成
15.6英寸多參數同屏顯示，多點觸控操作
1.自動夾具移除
解決非標準接頭器件測試難題：對于非標準接頭器件測試，如封裝微波器件、在片器件等，此類器件無法與矢量網絡分析儀直接相連。通常使用夾具將被測件連接到矢量網絡分析儀上，但夾具也引入了測量誤差。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，之后獲得被測件的真實參數。
操作簡便、誤差修正精度高：自動夾具移除功能具有操作簡便、精度高的優點。該功能無需定制校準件，可以消除差分夾具的近端串?dāng)_和遠端串?dāng)_，并且適用于夾具一端開路的測試場景。下圖中上面為夾具去嵌前,下面為夾具去嵌后。
2.總諧波失真（THD）測量分析
寬頻段覆蓋差分放大器多次諧波的測試分析：寬頻帶測試，可用于真差分激勵下的輸入輸出功率、增益、諧波總失真等參數的測量分析，簡化跨阻放大器等差分有源器件的諧波性能測試復雜度。
單次校準同時完成多通道的誤差修正：單次校準可同時完成標準S參數、總諧波失真等多通道的誤差修正，即包含比值測量誤差、絕對接收機測量誤差，也包含端口激勵功率的誤差修正。通道間不同機械衰減檔引入的傳輸和失配誤差，也可通過單次校準完成補償。
便捷高效的測量參數設置方式：設置測量參數的編輯可通過XML文件方式完成，一鍵實現參數導入，導入后的測量參數實時更新至參數選擇界面。
3.頻譜測量分析
多端口雜散譜和諧波的快速搜索：矢量網絡分析儀的每個端口都可以完成被測件的輸入譜和輸出譜的測量，基于快速傅里葉變換的頻譜測量技術可在分辨率帶寬下快速地定位被測件雜散譜和諧波的狀態。
單臺儀器單次連接完成被測件多參數評估：針對有源器件的測試，頻譜測量功能可提供更多的測量參數，單臺儀器通過單次連接可實現常規的S參數測試、雜散和諧波的定位測量；完備的比值和絕對測量誤差修正技術可提供更準確的測量結果。
高效的標記測量功能：頻譜測量功能的標記可提供帶內功率、功率譜密度、占用帶寬、鄰道功率比等指標測量，一鍵設置，實時更新。
4.混頻器/變頻器標量測量
全面的混頻器/變頻器特性測量設置：提供全面的混頻器/變頻器特性測量設置，支持雙階本 振、外部本振源輸入；支持線性掃、功率掃、段掃等多種掃 描類型；通過簡單設置可自動完成復雜混頻器RF、雙LO、IF 之間倍頻、分頻等特性計算；支持源端口功率、本振端口功 率、衰減、功率掃特性等設置。
簡潔高效的變頻損耗幅度響應特性測試分析：提供直接準確的混頻器/變頻器變頻損耗幅度響應測 量功能。利用功率計進行分段增強功率校準，完成覆蓋RF、 IF 全頻段校準。
獨立雙功率校準方式實現非插入變頻器件測試 分析：支持雙獨立源功率和接收機校準，通過分離端口方式提 供非插入連接模式的解決方案，代替連接器去嵌入、功率計 去嵌入等方式，為非插入被測件提供更加準確的校準方式。
三.產品參數

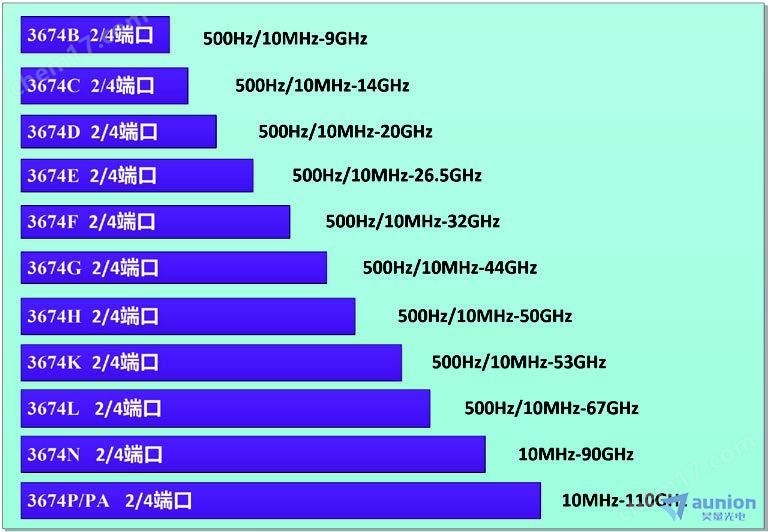

| 主機 | 描述 | 主機 | 描述 |
| 3674B | 矢量網絡分析儀（10MHz～9GHz） | 3674H | 矢量網絡分析儀（10MHz～50GHz） |
| 3674C | 矢量網絡分析儀（10MHz～14GHz） | 3674K | 矢量網絡分析儀（10MHz～53GHz） |
| 3674D | 矢量網絡分析儀（10MHz～20GHz） | 3674L | 矢量網絡分析儀（10MHz～67GHz） |
| 3674E | 矢量網絡分析儀（10MHz～26.5GHz） | 3674N | 矢量網絡分析儀（10MHz～90GHz） |
| 3674F | 矢量網絡分析儀（10MHz～32GHz） | 3674P | 矢量網絡分析儀（10MHz～110GHz） |
| 3674G | 矢量網絡分析儀（10MHz～44GHz） | 3674 |
3674B/C/D/E技術規范
| 頻率范圍 | 10MHz～9GHz/14GHz/20GHz/26.5GHz | |
| 頻率分辨率 | 0.1Hz | |
| 典型值 | ||
| 端口1、3 諧波抑制 | -48dBc（0.01GHz～4GHz） -57dBc（4GHz～14GHz） -57dBc（14GHz～26.5GHz） | -62dBc（0.01GHz～4GHz） -68dBc（4GHz～14GHz） -70dBc（14GHz～26.5GHz） |
| 端口2、4 諧波抑制 | -13dBc（0.01GHz～4GHz） -18dBc（4GHz～14GHz） -18dBc（14GHz～26.5GHz） | -24dBc（0.01GHz～4GHz） -30dBc（4GHz～14GHz） -36dBc（14GHz～26.5GHz） |
| 功率掃描范圍 | 33dB（10MHz～50MHz） 35dB（0.05GHz～4GHz） 38dB（4GHz～16GHz） 35dB（16GHz～20GHz） 32dB（20GHz～24GHz） 27dB（24GHz～26.5GHz） | 36dB（10MHz～50MHz） 39dB（0.05GHz～4GHz） 41dB（4GHz～16GHz） 40dB（16GHz～20GHz） 39dB（20GHz～24GHz） 38dB（24GHz～26.5GHz） |
| 極限輸出功率 （標配、400選件） | +13dbm（10MHz～50MHz） +13dBm（0.05GHz～14GHz） +13dBm（14GHz～20GHz） +10dBm（20GHz～26.5GHz） | +16dBm（10MHz～50MHz） +15dBm（0.05GHz～14GHz） +15dBm（14GHz～20GHz） +14dBm（20GHz～26.5GHz） |
| 極限輸出功率 （全選件） | +10dBm（10MHz～50MHz） +7dBm（0.05GHz～14GHz） +5dBm（14GHz～20GHz） +3dBm（20GHz～26.5GHz） | +12dBm（10MHz～50MHz） +10dBm（0.05GHz～14GHz） +10dBm（14GHz～20GHz） +7dBm（20GHz～26.5GHz） |
| 系統動態范圍 （標配、400選件） | 96dB（10MHz～50MHz） 110dB（50MHz～500MHz） 130dB（0.5GHz～4GHz） 133dB（4GHz～14GHz） 131dB（14GHz～20GHz） 125dB（20GHz～26.5GHz） | 108dB（10MHz～50MHz） 124dB（50MHz～500MHz） 140dB（0.5GHz～4GHz） 140dB（4GHz～14GHz） 133dB（14GHz～20GHz） 128dB（20GHz～26.5GHz） |
| 系統動態范圍 （全選件） | 96dB（10MHz～50MHz） 110dB（50MHz～500MHz） 120dB（0.5GHz～4GHz） 120dB（4GHz～14GHz） 115dB（14GHz～20GHz） 115dB（20GHz～26.5GHz） | 105dB（10MHz～50MHz） 120dB（50MHz～500MHz） 134dB（0.5GHz～4GHz） 134dB（4GHz～14GHz） 128dB（14GHz～20GHz） 122dB（20GHz～26.5GHz） |
| 幅度跡線噪聲 dBrms （1kHz中頻帶寬） | 0.0070（10MHz～50MHz） 0.0020（0.5GHz～1GHz） 0.0020（1GHz～14GHz） | 0.0026（10MHz～50MHz） 0.0005（1GHz～14GHz） |
| 相位跡線噪聲 degrms （1kHz中頻帶寬） | 0.051（10MHz～50MHz） 0.051（50MHz～100MHz） 0.015（100MHz～500MHz） 0.015（0.5GHz～1GHz） 0.015（1GHz～14GHz） 0.042（14GHz～22.5GHz） 0.054（22.5GHz～24GHz） 0.054（24GHz～26.5GHz） | 0.014（10MHz～50MHz） 0.001（50MHz～100MHz） 0.003（100MHz～500MHz） 0.003（0.5GHz～1GHz） 0.003（1GHz～14GHz） 0.004（14GHz～22.5GHz） 0.003（22.5GHz～24GHz） 0.004（24GHz～26.5GHz） |
| 中頻帶寬 | 1Hz～30MHz | |
3674F/G/H技術規范
| 頻率范圍 | 10MHz～32GHz/44GHz/50GHz | |
| 頻率分辨率 | 0.1Hz | |
| 典型值 | ||
| 端口1、3 諧波抑制 | -48dBc（0.01GHz～4GHz） -57dBc（4GHz～14GHz） -57dBc（14GHz～50GHz） | -68dBc（0.01GHz～4GHz） -70dBc（4GHz～14GHz） -70dBc（14GHz～50GHz） |
| 端口2、4 諧波抑制 | -13dBc（0.01GHz～4GHz） -18dBc（4GHz～14GHz） -57dBc（14GHz～50GHz） | -18dBc（0.01GHz～4GHz） -31dBc（4GHz～14GHz） -70dBc（14GHz～50GHz） |
| 功率掃描范圍 | 37dB（10MHz～50MHz） 34dB（35GHz～44GHz） | 42dB（10MHz～50MHz） 39dB（35GHz～44GHz） |
| 極限輸出功率 （標配、400選件） | +12dBm（10MHz～50MHz） +12dBm（0.05GHz～4GHz） +12dBm（4GHz～14GHz） +13dBm（14GHz～20GHz） +13dBm（20GHz～26.5GHz） +12dBm（26.5GHz～40GHz） +9dBm（40GHz～47GHz） +5dBm（47GHz～50GHz） | +14dBm（10MHz～50MHz） +13dBm（0.05GHz～4GHz） +14dBm（4GHz～14GHz） +14dBm（14GHz～20GHz） +14dBm（20GHz～26.5GHz） +15dBm（26.5GHz～40GHz） +13dBm（40GHz～47GHz） +10dBm（47GHz～50GHz） |
| 極限輸出功率 （全選件） | +9dBm（10MHz～50MHz） +4dBm（0.05GHz～4GHz） +4dBm（4GHz～14GHz） +8dBm（14GHz～20GHz） +6dBm（20GHz～26.5GHz） +4dBm（26.5GHz～40GHz） -1dBm（40GHz～47GHz） -5dBm（47GHz～50GHz） | +10dBm（10MHz～50MHz） +7dBm（0.05GHz～4GHz） +7dBm（4GHz～14GHz） +9dBm（14GHz～20GHz） +9dBm（20GHz～26.5GHz） +7dBm（26.5GHz～40GHz） +1dBm（40GHz～47GHz） 0dBm（47GHz～50GHz） |
| 系統動態范圍 （標配、400選件） | 89dB（10MHz～50MHz） 106dB（50MHz～500MHz） 130dB（0.5GHz～4GHz） 130dB（4GHz～14GHz） 128dB（14GHz～20GHz） 130dB（20GHz～26.5GHz） 125dB（26.5GHz～40GHz） 122dB（40GHz～47GHz） 102dB（47GHz～50GHz） | 104dB（10MHz～50MHz） 122dB（50MHz～500MHz） 137dB（0.5GHz～4GHz） 139dB（4GHz～14GHz） 138dB（14GHz～20GHz） 138dB（20GHz～26.5GHz） 133dB（26.5GHz～40GHz） 130dB（40GHz～47GHz） 111dB（47GHz～50GHz） |
| 系統動態范圍 （全選件） | 83dB（10MHz～50MHz） 100dB（50MHz～500MHz） 114dB（0.5GHz～4GHz） 112dB（4GHz～14GHz） 116dB（14GHz～20GHz） 114dB（20GHz～26.5GHz） 112dB（26.5GHz～40GHz） 106dB（40GHz～47GHz） 100dB（47GHz～50GHz） | 97dB（10MHz～50MHz） 108dB（50MHz～500MHz） 125dB（0.5GHz～4GHz） 132dB（4GHz～14GHz） 128dB（14GHz～20GHz） 127dB（20GHz～26.5GHz） 125dB（26.5GHz～40GHz） 119dB（40GHz～47GHz） 104dB（47GHz～50GHz） |
| 幅度跡線噪聲 dBrms （1kHz中頻帶寬） | 0.2000（10MHz～50MHz） 0.0200（50MHz～500MHz） 0.0030（0.5GHz～1GHz） 0.0020（1GHz～26.5GHz） 0.0030（26.5GHz～44GHz） 0.0040（44GHz～50GHz） | 0.0055（10MHz～50MHz） 0.0018（50MHz～500MHz） 0.0016（0.5GHz～1GHz） 0.0004（1GHz～26.5GHz） 0.0005（26.5GHz～44GHz） 0.0023（44GHz～50GHz） |
| 相位跡線噪聲 degrms （1kHz中頻帶寬） | 1.000（10MHz～50MHz） 0.500（50MHz～500MHz） 0.020（0.5GHz～1GHz） 0.020（1GHz～26.5GHz） 0.030（26.5GHz～50GHz） | 0.026（10MHz～50MHz） 0.003（50MHz～500MHz） 0.004（0.5GHz～1GHz） 0.005（1GHz～26.5GHz） 0.016（26.5GHz～50GHz） |
| 中頻帶寬 | 1Hz～30MHz | |
3674K/L技術規范
| 頻率范圍 | 10MHz～53GHz/67GHz | |
| 頻率分辨率 | 0.1Hz | |
| 典型值 | ||
| 端口1、3 諧波抑制 | -48dBc（0.01GHz～4GHz） -57dBc（4GHz～14GHz） -57dBc（14GHz～67GHz） | -57dBc（0.01GHz～4GHz） -70dBc（4GHz～14GHz） -71dBc（14GHz～67GHz） |
| 端口2、4 諧波抑制 | -13dBc（0.01GHz～4GHz） -18dBc（4GHz～14GHz） -57dBc（14GHz～67GHz） | -25dBc（0.01GHz～4GHz） -32dBc（4GHz～14GHz） -72dBc（14GHz～67GHz） |
| 功率掃描范圍 | 35dB（10MHz～50MHz） 38dB（0.05GHz～2GHz） 35dB（2GHz～4GHz） 38dB（4GHz～10GHz） 36dB（10GHz～14GHz） 37dB（14GHz～16GHz） 35dB（16GHz～19GHz） 34dB（19GHz～26.5GHz） 33dB（26.5GHz～30GHz） 32dB（30GHz～32GHz） 32dB（32GHz～35GHz） 30dB（35GHz～40GHz） 35dB（40GHz～67GHz） | 41dB（10MHz～50MHz） 44dB（0.05GHz～2GHz） 40dB（2GHz～4GHz） 42dB（4GHz～10GHz） 43dB（10GHz～14GHz） 42dB（14GHz～16GHz） 40dB（16GHz～19GHz） 37dB（19GHz～26.5GHz） 37dB（26.5GHz～30GHz） 36dB（30GHz～32GHz） 39dB（32GHz～35GHz） 36dB（35GHz～40GHz） 40dB（40GHz～67GHz） |
| 極限輸出功率 （標配、400選件） | +10dBm（10MHz～50MHz） +10dBm（0.05GHz～14GHz） +12dBm（14GHz～20GHz） +11dBm（20GHz～26.5GHz） +10dBm（26.5GHz～30GHz） +7dBm（30GHz～32GHz） +9dBm（32GHz～35GHz） +5dBm（35GHz～40GHz） +10dBm（40GHz～67GHz | +16dBm（10MHz～50MHz） +14dBm（0.05GHz～14GHz） +16dBm（14GHz～20GHz） +14dBm（20GHz～26.5GHz） +13dBm（26.5GHz～30GHz） +10dBm（30GHz～32GHz） +12dBm（32GHz～35GHz） +11dBm（35GHz～40GHz） +16dBm（40GHz～67GHz） |
| 極限輸出功率 （全選件） | +6dBm（10MHz～50MHz） +4dBm（0.05GHz～14GHz） +4dBm（14GHz～20GHz） +4dBm（20GHz～26.5GHz） -2dBm（26.5GHz～30GHz） -2dBm（30GHz～32GHz） -2dBm（32GHz～35GHz） -2dBm（35GHz～40GHz） -2dBm（40GHz～67GHz） | +10dBm（10MHz～50MHz） +9dBm（0.05GHz～14GHz） +11dBm（14GHz～20GHz） +7dBm（20GHz～26.5GHz） +6dBm（26.5GHz～30GHz） +4dBm（30GHz～32GHz） +5dBm（32GHz～35GHz） +3dBm（35GHz～40GHz） +4dBm（40GHz～67GHz） |
| 系統動態范圍 （標配、400選件） | 87dB（10MHz～50MHz） | 102dB（10MHz～50MHz） 124dB（50MHz～500MHz） 137dB（0.5GHz～4GHz） 142dB（4GHz～14GHz） 138dB（14GHz～26.5GHz） 134dB（26.5GHz～40GHz） 128dB（40GHz～50GHz） 118dB（50GHz～60GHz） 116dB（60GHz～67GHz） |
| 系統動態范圍 （全選件） | 84dB（10MHz～50MHz） 105dB（26.5GHz～40GHz） | 100dB（10MHz～50MHz） 118dB（26.5GHz～40GHz） |
| 幅度跡線噪聲 dBrms （1kHz中頻帶寬） | 0.0500（10MHz～50MHz） 0.0040（50MHz～100MHz） 0.0020（100MHz～500MHz） 0.0030（0.5GHz～1GHz） 0.0020（1GHz～26.5GHz） 0.0030（26.5GHz～50GHz） 0.0300（50GHz～67GHz） | 0.0030（10MHz～50MHz） 0.0016（50MHz～100MHz） 0.0012（100MHz～500MHz） 0.0009（0.5GHz～1GHz） 0.0003（1GHz～26.5GHz） 0.0014（26.5GHz～50GHz） 0.0021（50GHz～67GHz） |
| 相位跡線噪聲 degrms （1kHz中頻帶寬） | 0.400（10MHz～50MHz） 0.020（0.05GHz～26.5GHz） 0.030（26.5GHz～50GHz） 0.200（50GHz～67GHz） | 0.019（10MHz～50MHz） 0.008（0.05GHz～26.5GHz） 0.008（26.5GHz～50GHz） 0.014（50GHz～67GHz） |
| 中頻帶寬 | 1Hz～30MHz | |
3674N/P/PA/QA技術規范
| 頻率范圍 | 3674N型: 10MHz～90GHz 3674P型: 10MHz～110GHz 3674PA型: 10MHz～110GHz 3674QA型: 10MHz～120GHz | |
| 頻率分辨率 | 1Hz | |
| 3674N/P | 3674PA/QA | |
| 端口諧波抑制 | -13dBc（0.01GHz～3.2GHz） -25dBc（3.2GHz～14GHz） -51dBc（14GHz～45GHz） -31dBc（45GHz～55GHz） | -13dBc（0.01GHz～3.2GHz） -25dBc（3.2GHz～14GHz） -31dBc（14GHz～60GHz） |
| 極限輸出功率 | +10dBm（10MHz～50MHz） +10dBm（0.05GHz～2GHz） +10dBm（2GHz～30GHz） +5dBm（30GHz～40GHz） +1dBm（40GHz～90GHz） +0dBm（90GHz～110GHz） | +5dBm（10MHz～50MHz） +10dBm（0.05GHz～2GHz） +8dBm（2GHz～3.2GHz） +10dBm（3.2GHz～10GHz） +5dBm（10GHz～24GHz） +1dBm（24GHz～40GHz） +3dBm（40GHz～60GHz） +0dBm（60GHz～110GHz） -5dBm（110GHz～120GHz） |
| 系統動態范圍 | 70dB（10MHz～500MHz） 110dB（0.5GHz～1GHz） 110dB（1GHz～26.5GHz） 107dB（26.5GHz～35GHz） 95dB（35GHz～50GHz） 90dB（50GHz～72GHz） 100dB（72GHz～90GHz） 95dB（90GHz～110GHz） | 70dB（10MHz～500MHz） 105dB（0.5GHz～1GHz） 110dB（1GHz～26.5GHz） 107dB（26.5GHz～50GHz） 90dB（50GHz～72GHz） 100dB（72GHz～90GHz） 90dB（90GHz～110GHz） 80dB（110GHz～120GHz） |
| 幅度跡線噪聲 dBrms （100Hz中頻帶寬） | 0.050（10MHz～100MHz） 0.004（0.1GHz～26.5GHz） 0.007（26.5GHz～50GHz） 0.009（50GHz～90GHz） 0.009（90GHz～110GHz） | 0.200（10MHz～100MHz） 0.007（0.1GHz～26.5GHz） 0.004（26.5GHz～50GHz） 0.007（50GHz～110GHz） 0.009（110GHz～120GHz） |
| 中頻帶寬 | 1Hz～30MHz | |
注：想要了解更多參數既儀器具體應用請下載數據單。
