產品簡介

  HEF系列全不銹鋼電磁流量計是我公司采用德國恒流勵磁技術基礎上研制開發的全智能型電磁流量計，其全中文電磁轉換器。內核采用高速*處理器。計算速度非?？?、精度高、測量性能可靠。轉換器電路設計采用新技術、輸入抗阻高達10¹⁵次方歐姆，共模抑制比優于100db，對于外來干擾以60Hz/50Hz干擾抑制能力優于90db，可以測量更低電導率的流體介質流量。其傳感器采用非均勻、高密度磁場的新技術及特殊的磁路結構，磁場穩定可靠，而且體積結構緊湊，減輕了重量，使流量計具有小型輕量化的特點。

工作原理

全不銹鋼電磁流量計根據法拉利電磁感應原理，即導電物體在電磁中做切割磁感線運動制成的一種測量導電性液體的流量的儀表。

產品特點

◇ 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

◇ 適用電源電壓變化范圍大，抗EMC性能好。采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

◇ 原裝美國半導體元件在使用壽命上得以保證。采用16位嵌入式微處理器，運算速度快精度高。

◇ 可編程頻率低頻矩形波勵磁，提高了測量流量的穩定性，功耗低。

◇ 高清晰度背光LCD顯示，兩種語言（中文、英文）菜單操作，使用方便，操作簡單，易學易懂。

◇ 全數字處理，抗*力強，測量可靠，精度高，流量測量范圍可達1500:1

◇ 內部具有三個積算器可分別顯示正向累計反向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間。

◇ 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

◇ 具有自檢與自論斷智能功能

產品應用

  HEF系列全不銹鋼電磁流量計有其*的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。

標準配置

轉換器，傳感器，信號線。

安裝方式

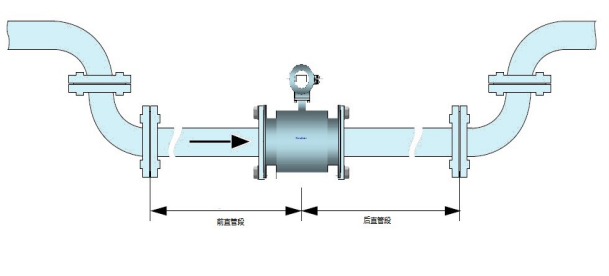

1、水平安裝前管段和后管段

（1）儀表安裝上游前直管段大于5D，下游后直管段不得小于3D。

（2）在此范圍內不能有擋板閥門等擾流件存在。

（3）對于裝有不同開度的閥門（如可調節閥門），上游直管段長度不小于10D，下游直管段不小于3D。

（4）為安裝方便和拆卸，可在儀表后加裝管道伸縮節。

（5）被測介質流動方向的傳感器名上箭頭方向必須*。

（6）水平安裝時，電磁流量計必須水平，防止由于流體所夾帶的氣泡而產生電極短時間的絕緣，也可以防止電極被流體中沉積物覆蓋，從而引起輸出信號的波動，不應該將儀表安裝在高位置處，以免有氣體積聚。

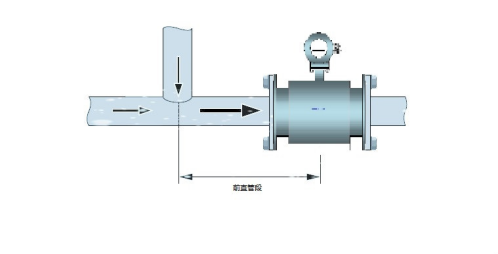

2、T型管連接安裝

（1）T型管后間距不小于10D。

（2）測量混合相流體時，選擇不會引起相分離的場所，測量雙組份液體時，避免安裝在混合尚未充分的下游，測量化學反應管道時，要安裝在反應充分完成的下游段，上述二種情況，混合點與流量計之間的距離少要有30D前直管段。

電磁流量計選型說明

正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量的要求。

可測量的流體

由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電，嚴格的說，除了高溫流體之外，只要電導率大于5μs/cm的任何流體都能選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽、油類、丙銅等物質不能選用電磁流量計來測量流量。

傳感器口徑的確定

流量計使用流速在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑使用流速低于0.3m/s時在儀表部位局部提高流速，采用縮管方式。

一體型或分離型的選擇

一體型：現場環境較好的條件下，一般都選用一體型，即傳感器和轉換器組裝成

分離型：即傳感器和轉換器分開裝于不同地點，一般出現以下情況時選用分離型

環境溫度或流量計轉換器表面受輻射溫度超過60℃。

管道震動較大的場合。

會對轉換器的鋁殼嚴重腐蝕的場合。

現場濕度較大或有腐蝕性氣體的場合。

流量計裝在高空或并下調試不方便的場合。

插入式電磁流量計選型只是針對冷水（其他介質選型聯系代理商和廠家）

訂貨時應注明傳感器和轉換9S分離距離，一般不能超過100m，轉換器為墻掛式安裝。

安裝地點的選擇

為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾方面的要求：

（1）盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等）以免磁場影響傳感器的工作磁場和流量信號。

（2）應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。

（3）應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。

（4）選擇便于維修，活動方便的地方。

（5）流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。

安裝要求

為了正確的測量，在選擇管道上位置時應注意以下幾點要求：

（1）傳感器既可在垂直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

（2）介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極。

（3）對于液固兩相流體，采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。

（4）流量計安裝位置介質不滿管時，可采取抬高流量計后端管路的方法，使其滿管，嚴禁在管道高點和出水口安裝流量計。（見圖）

（5）修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與傳感器同口徑，但前后直管段至少需滿足：前直管段≥5DN，后直管段≥2DN（DN為管徑）

（6）前后直管段長度為流量計前≥5DN，后端≥2DN
