德國易福門IFM IO-Link - 電感式傳感器
Ifm包含IO-Link 的全新電感式傳感器將多種功能集于一臺設備中。 它們可用作包含可調開關點的開關傳感器，或通過IO-Link傳送測量值的測量系統。 輸出信號可設為NC或NO和PNP或NPN，允許多種可能的組合。 這樣可減少不同類型的數量，降低庫存成本
技術參數：
| 產品特征 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電氣設計 | PNP/NPN | ||||||||||
| 輸出功能 | 常開/常閉; (可選) | ||||||||||
| 通信接口 | IO-Link | ||||||||||
| 外殼 | 矩形的 | ||||||||||
| 尺寸 [mm] | 40 x 40 x 54 | ||||||||||
| 電氣數據 | |||||||||||
| 工作電壓 [V] | 10...30 DC | ||||||||||
| 電流損耗 [mA] | 10 | ||||||||||
| 防護等級 | III | ||||||||||
| 反相保護 | 有 | ||||||||||
| 輸出 | |||||||||||
| 電氣設計 | PNP/NPN | ||||||||||
| 輸出功能 | 常開/常閉; (可選) | ||||||||||
| 開關量輸出DC電壓降大值 [V] | 2.5 | ||||||||||
| 開關量輸出DC的持續電流負載 [mA] | 100 | ||||||||||
| 開關頻率DC [Hz] | 100 | ||||||||||
| 短路保護 | 有 | ||||||||||
| 過載保護 | 有 | ||||||||||
| 監控范圍 | |||||||||||
| 開關點IO-Link [mm] | 3.9...19.5 | ||||||||||
| 測量范圍IO-Link [mm] | 2.1...21 | ||||||||||
| 精度/偏差 | |||||||||||
| 校正系數 | 鋼: 1 / 特種鋼: 0.8 / 黃銅: 0.4 / 鋁: 0.4 / 銅: 0.3 | ||||||||||
| 遲滯 [Sr的百分比] | 3...15 | ||||||||||
| 模擬輸出的線性誤差 [%] | ± 2 %; (測量范圍終值) | ||||||||||
| 重復性模擬輸出 [%] | ± 1 %; (測量范圍終值) | ||||||||||
| 溫度系數 | ± 0,2 %/K; (測量范圍終值) | ||||||||||
| 接口 | |||||||||||
| 通信接口 | IO-Link | ||||||||||
| 傳遞類型 | COM2 (38,4 kBaud) | ||||||||||
| IO-Link revision | 1.1 | ||||||||||
| SDCI標準 | IEC 61131-9 CDV | ||||||||||
| IO-Link Device ID | 791d / 000317h | ||||||||||
| 外形 | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable | ||||||||||
| SIO模式 | 有 | ||||||||||
| 必需的mater port type | A | ||||||||||
| 處理周期小值 [ms] | 3 | ||||||||||
| 工作條件 | |||||||||||
| 環境溫度 [°C] | -25...80 | ||||||||||
| 外殼防護等級 | IP 67 | ||||||||||
| 認證/測試 | |||||||||||
| EMC電磁兼容 |
| ||||||||||
| MTTF [年] | 632 | ||||||||||
| UL認證 |
| ||||||||||
| 機械技術數據 | |||||||||||
| 重量 [g] | 147 | ||||||||||
| 外殼 | 矩形的 | ||||||||||
| 感應面 | 5個位置可選 | ||||||||||
| 安裝 | 齊平安裝 | ||||||||||
| 尺寸 [mm] | 40 x 40 x 54 | ||||||||||
| 原材料 | PA; 接插件螺紋: 黃銅 白青銅-鍍層 | ||||||||||
| 顯示器/操作件 | |||||||||||
| 顯示 |
| ||||||||||
帶IO-Link的電感式傳感器
IQ2009
IQ23007BFRKG/IO/0.3M/PUR/US

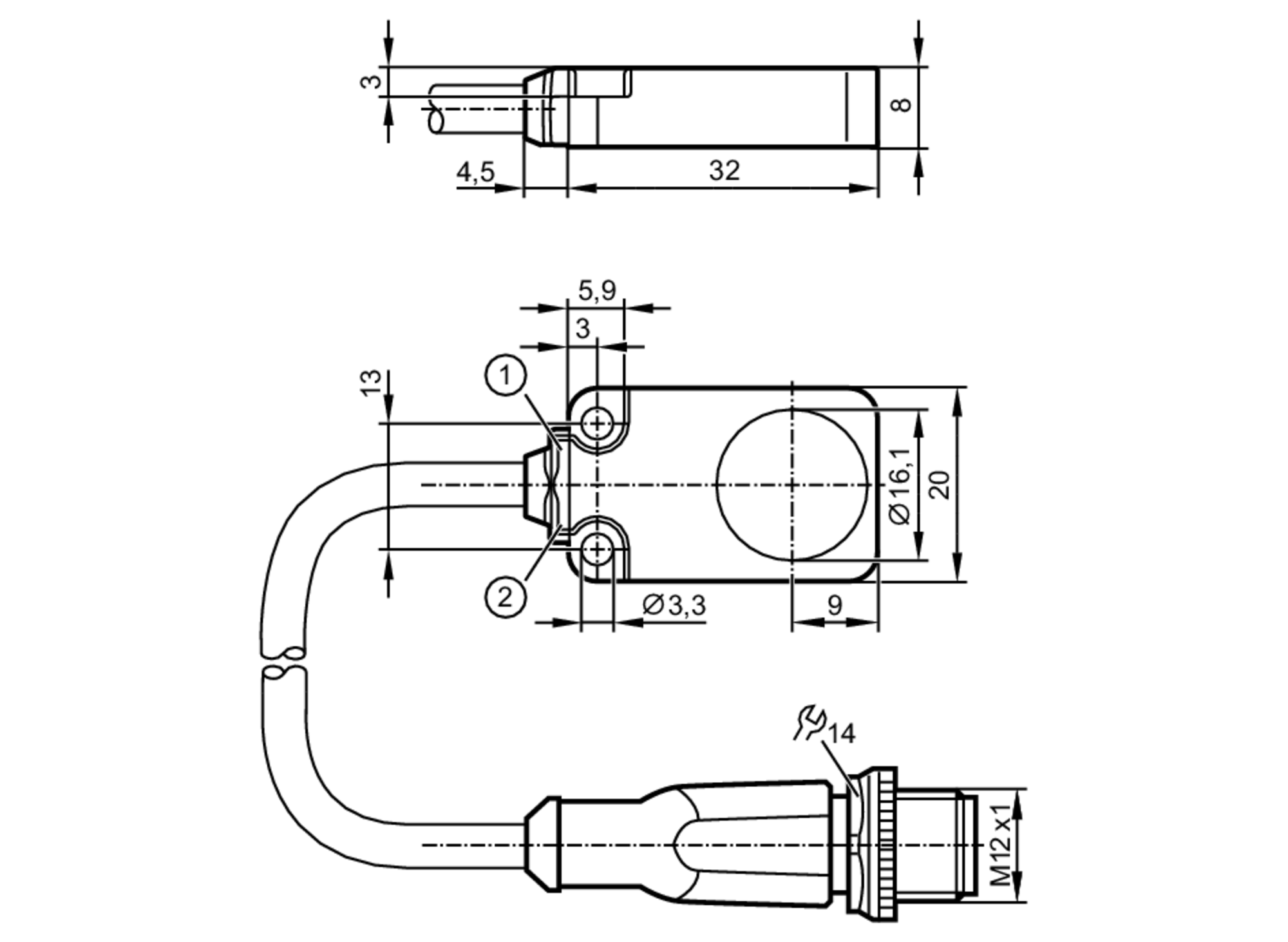

尺寸圖
| 1 | LED 黃色 |
|---|---|
| 2 | LED 綠色 |

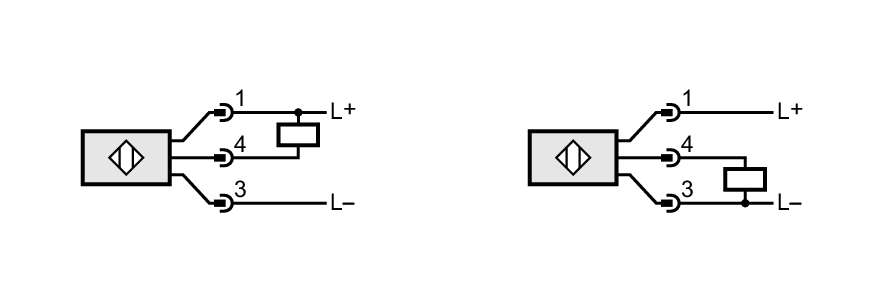

接線圖
電氣連接
電纜: 0.3 m, PUR, Ø 4.9 mm; 3 x 0.34 mm²
接口
| 4 | OUT / IO-Link |
|---|
接插件: 1 x M12
如有需要詳見：德國易福門IFM IO-Link - 電感式傳感器
