DN250畢托巴流量計：金湖華普自動化儀表有限公司
DN250畢托巴流量計：標定畢托巴流量計生產車間
一.畢托巴流量計簡介
畢托巴流量計，是一種測介質管道中心流速的皮托管原理的流量計，畢托巴流量計是采用皮托管原理提取管道中心流體流速（全壓－靜壓 = 動壓）再換算成流體體積流量與質量流量的差壓式流量計，皮托管原理很早就廣泛應用在航天航空業中，用于飛機風洞的測試和檢測、飛機發動機氣體動力測試、飛機飛行速度的測速桿等。是一種測介質管道中心流速的皮托管原理的流量計，其前身是清華大學教授徐向東發明的智能探針式流量計。畢托巴流量計是采用皮托管原理提取管道中心流體流速（全壓－靜壓 = 動壓）再換算成流體體積流量與質量流量的差壓式流量計。皮托管原理很早就廣泛應用在航天航空業中。如：飛機風洞的測試和檢測、飛機發動機氣體動力測試、飛機飛行速度的測速桿等。畢托巴流量計將探針插入管道中心，總壓孔對正流體的來流方向，靜壓孔對正流體的去流方向，總壓與靜壓之差即為管道中心的實測差壓，再由該探針的風洞標定曲線擬合出該點的標準差壓，根據標準差壓來計算流體的流量。同時還需用壓力變送器測出流體壓力，用熱電阻溫度計測出流體溫度，把標準差壓信號、壓力信號、溫度信號同時引入單片機構成的流量積算儀或直接接入DCS系統，一方面對探針的流量方程進行解算，再一方面對蒸汽進行壓力、溫度補償，以保證測量精度，并用數字顯示出差壓、壓力、溫度、瞬時流量、累積流量、熱量、速度等參數。
防堵型流量系統構成圖
二，畢托巴流量計相關計算公式
流速V中心=Ai·√2△P/ρ (i∈N )
△ P:風洞標定修正后的標準差壓
Q體=K(V中心×S)
Q質=Q體×ρ
K:管道修正系數
精度高:在3%~*的量程范圍準確度為0.2%，其決定因素有:
*:畢托巴流量計測點在管道中心區，可實現每臺探針都在標準風洞上從 0米/秒的風速一直標定到 150米/秒 的風速，并把標定的數據經過復雜的運算得出探針的修正系數，從而使修正后探針提取的中心流速與管道各點流速的平均值成對應關系(注:管道內各點流速的平均值與探針提取中心流速之間的關系是以清華大學幾十年的經驗吹風數據庫為依據的)。
第二:在流體力學中流速(差壓換算成流速)和流量并不是簡單的線性對應關系，所以我廠計算流量時采用分段修正的方法對所測信號進行修正。我廠計算時將差壓變送器輸出的4~20mA標準直流電流信號分n 段，進行微積分計算得到n 個修正系數，從而保證畢托巴流量計在全量程范圍內保證準確度。
第三:清華大學熱能工程系熱力系統控制國家重點實驗室主任徐向東教授結合幾十年對氣動探針(飛機測速桿)的科研經驗，進行了大量畢托巴流量計的試驗和實踐，積累了大量數據，聚合成一個數據庫，其中包括各種介質、壓力、溫度下的補償，以及管道直管段不足情況下的實驗修正值。本數據庫可以配選出用戶任何工況的相應管道模型，精確修正后計算出準確流量。
三.畢托巴流量計測量原理：

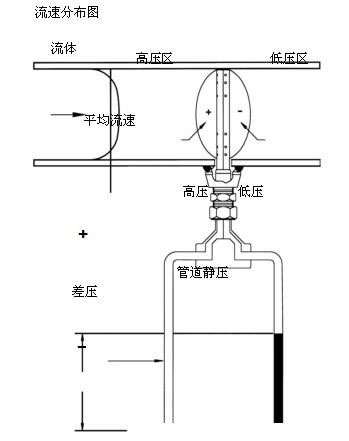

當流體流過探頭時，在其前部產 生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。
根據伯努利方程原理，流體流過 探頭時速度加快，在探頭后部產生一 個低壓分布區，低壓分布區的壓力略 低于管道的靜壓。流體從探頭流過后 在探頭后部產生部分真空，并且在探 頭的兩側出現漩渦。
均速流量探頭的截面形狀、表面 粗糙狀況和低壓取壓孔的位置是決定 探頭性能的關鍵因素。低壓信號的穩 定和準確對均速探頭的精度和性能起 決定性作用。
畢托巴探頭能精確地檢測到 由流體的平均速度所產生的平均差 壓，（功能性所檢測到的是中心流速所 產生的差壓）。
畢托巴標準型流量探頭在高、低 壓區有按一定準則排布的多對取壓孔，使準確檢測平均流速成為可能。 畢托巴功能型流量探頭在高、低 壓區管道中心線有一對取壓
四.畢托巴流量計安裝：；
1）選擇好位置并開孔。
2）畢托巴傳感器在焊接前應檢查尺寸和頭部方向，要保證安裝后畢托巴探頭部位于管道中心線上，并且使總壓孔對正來流方向。
3）在畢托巴傳感器的總壓和靜壓引出口處各連接一個一次截止閥，注意將所有管道接頭，一次截止閥等連接件盡可能改成焊接連接，以杜絕漏氣。正常運行后，應檢查并保證無泄漏。
4）差壓變送器固定在適當?shù)闹Ъ苌?。并根?jù)現場情況選擇差壓變送器安裝位置。差壓變送器的兩個接口應布置在同一水平面內。
5）管道和焊口應*清洗，在緊固差壓變送器前，還應逐個打開一次截止閥，用空氣清洗導壓管內的焊渣和污物。然后將截止閥關斷。
6）連接好差壓變送器信號線。
投入運行：
將差壓變送器24V直流電源投入。
將兩個一次截止閥依次打開。
安裝示意圖：
畢托巴流量計
