產品簡介
詳細介紹
DN900畢托巴流量計：金湖華普自動化儀表有限公司
DN900畢托巴流量計：標定畢托巴流量計生產車間
一.畢托巴流量計簡介
畢托巴流量計，是一種測介質管道中心流速的皮托管原理的流量計，畢托巴流量計是采用皮托管原理提取管道中心流體流速（全壓－靜壓 = 動壓）再換算成流體體積流量與質量流量的差壓式流量計，皮托管原理很早就廣泛應用在航天航空業中，用于飛機風洞的測試和檢測、飛機發動機氣體動力測試、飛機飛行速度的測速桿等。是一種測介質管道中心流速的皮托管原理的流量計，其前身是清華大學教授徐向東發明的智能探針式流量計。畢托巴流量計是采用皮托管原理提取管道中心流體流速（全壓－靜壓 = 動壓）再換算成流體體積流量與質量流量的差壓式流量計。皮托管原理很早就廣泛應用在航天航空業中。如：飛機風洞的測試和檢測、飛機發動機氣體動力測試、飛機飛行速度的測速桿等。畢托巴流量計將探針插入管道中心，總壓孔對正流體的來流方向，靜壓孔對正流體的去流方向，總壓與靜壓之差即為管道中心的實測差壓，再由該探針的風洞標定曲線擬合出該點的標準差壓，根據標準差壓來計算流體的流量。同時還需用壓力變送器測出流體壓力，用熱電阻溫度計測出流體溫度，把標準差壓信號、壓力信號、溫度信號同時引入單片機構成的流量積算儀或直接接入DCS系統，一方面對探針的流量方程進行解算，再一方面對蒸汽進行壓力、溫度補償，以保證測量精度，并用數字顯示出差壓、壓力、溫度、瞬時流量、累積流量、熱量、速度等參數。
防堵型流量系統構成圖
二，畢托巴流量計相關計算公式
1、量程比量程比10：1，特殊場合可達65：1
2、通用管徑：10mm～8000mm
3、通用介質：滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體
4、直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％
5、測量精度：±0.5％，±1.0％
6、重復精度：±0.05％
7、適用壓力：0～25Mpa，特殊應用可達40Mpa
8、適用溫度：-100℃～500℃,特殊應用可達800℃
9、測量上限：根據工藝要求和探頭強度而定
10、測量下限：取決于測量小差壓，低于小差壓時，可采用特殊設計來滿足要求
三.畢托巴流量計概述：
| Sunysample皮托巴流量計流量測量系統 利用差壓原理進行流量測量是當今世界上 較可靠的流量測量方式之一，代表產品——孔 板有著悠久的歷史，人們對它的安裝、使用和 檢修都非常熟悉。 流量測量系統由節流裝置（差壓發生器）、 差壓變送器以及流量積算儀等二次儀表組成。 隨著電子技術的突飛猛進，變送器、積算 儀等二次儀表的精度、靈敏度發生了質的變化， 達到了*的水平，但是，幾十年來一次源的 檢測水平始終沒有重大突破，成了制約差壓式 |  |
 | 流量測量系統發展的瓶頸，使得高水平的下游儀表無法發揮出應有的高效率。 進入九十年代，美國SNSP 公司推出的全新測速流量探頭——SP 巴，使得一次源的測量精度、重復性和可靠性達到一個嶄新高度。 SP 巴流量探頭、差壓變送器加上積算儀等二次儀表，構成了當今世界高水平的差壓 |

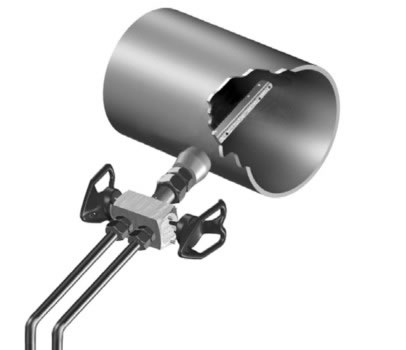

| 功能型SP 巴流量計 |  |
SP 巴標準型流量探頭的優點 SP 檢測探頭桿材質通常為1Cr18Ni9Ti 或 316SST 不銹鋼， 特殊場合也可選用蒙乃爾、哈氏 合金、Incoloy800H（耐熱鎳鉻合金）鈦等材質。 | sp 巴功能型流量探頭的優點 •可測量多種介質，應用范圍廣泛 •精度高、量程比大 •探頭取壓孔本質防堵，檢定方便 •測量信號較穩定、波動小 •管道壓損低 •安裝費用低，基本免維護 •可以在線安裝和檢修 •適合雜質含量較大的（煤氣、煙氣、沖渣水 等）臟污介質測量 |
SP 巴流量測量系統性能指標 | |
四.畢托巴流量計安裝：；
1）選擇好位置并開孔。
2）畢托巴傳感器在焊接前應檢查尺寸和頭部方向，要保證安裝后畢托巴探頭部位于管道中心線上，并且使總壓孔對正來流方向。
3）在畢托巴傳感器的總壓和靜壓引出口處各連接一個一次截止閥，注意將所有管道接頭，一次截止閥等連接件盡可能改成焊接連接，以杜絕漏氣。正常運行后，應檢查并保證無泄漏。

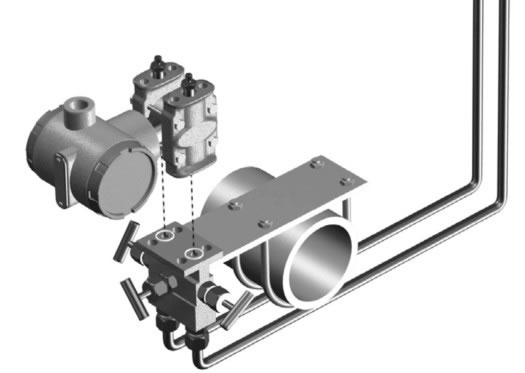

4）差壓變送器固定在適當?shù)闹Ъ苌?。并根?jù)現場情況選擇差壓變送器安裝位置。差壓變送器的兩個接口應布置在同一水平面內。
5）管道和焊口應*清洗，在緊固差壓變送器前，還應逐個打開一次截止閥，用空氣清洗導壓管內的焊渣和污物。然后將截止閥關斷。
6）連接好差壓變送器信號線。
投入運行：
將差壓變送器24V直流電源投入。
將兩個一次截止閥依次打開。

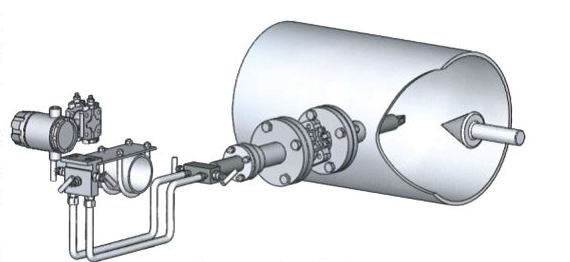

安裝示意圖：
畢托巴流量計
