基恩士KEYENCE安全門開關特性
不超過30 mm鋁框的“小型尺寸"
實現超小型化。布局自由，不影響作業。
產品簡介
詳細介紹
基恩士KEYENCE安全門開關特性：

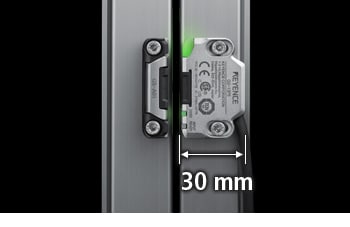

不超過30 mm鋁框的“小型尺寸”
實現超小型化。布局自由，不影響作業。

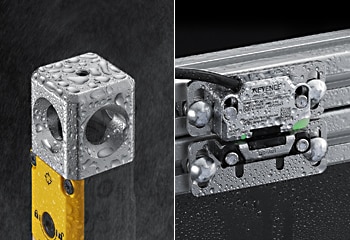

耐水、耐油、耐沖擊性。實現高堅固性
除了可以滿足一般的IP67之外，還實現了可以滿足IP65/69K的外殼防護級。

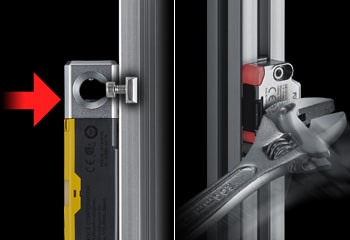

此外，鎖定型與主機保持呈一體裝置，將施加在感測頭上的沖擊分散到框架，從而提高耐沖擊性。非接觸式采用金屬機身，提高了耐沖擊性及安裝強度。
外殼防護級 IP65/67/69K
保持一體裝置/金屬機身

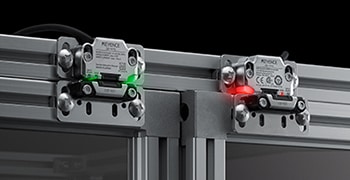

可在發生故障時順利恢復。狀態的“可視化”

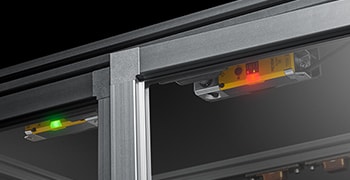

大型指示燈不僅僅可以告知門的開閉情況，而且還會告知錯誤狀態。此外，還可以從側面確認，即使安裝在設備內的里面或遠處，亦可立即確認。
大型指示燈：正常（綠）、門開啟狀態（紅）
基恩士KEYENCE安全門開關技術參數：
型號 | GS-10PC | |||
類型 | 簡單功能型 | |||
電纜規格 | 末端形狀 | M12 連接器 | ||
芯數 | 5 | |||
長度 | 0.3 m | |||
輸出類型 | PNP | |||
工作距離 | 正面 | Sao(OFF → ON) | 10 mm | |
Sar(ON → OFF) | 18 mm | |||
側面 | Sao(OFF → ON) | 6 mm | ||
Sar(ON → OFF) | 14 mm | |||
響應時間 | 檢測動作 | 檢測→非檢測 | 20 ms + 2 ms ×( 級聯連接總臺數 -1)*1 | |
非檢測→檢測 | 30 ms + 25 ms ×( 級聯連接總臺數 -1)*1 | |||
門操作 | 容許操作頻率 | 3 Hz | ||
級聯連接 | 標準 | — | ||
使用Y 字型連接器時 | ||||
控制輸出(OSSD輸出) | 輸出類型 | 晶體管輸出 × 2 | ||
最大負載電流 | 150 mA 及以下 | |||
殘余電壓(ON 時) | 最高2.5 V(電纜5 m 時) | |||
OFF 時電壓 | 最高2.0 V(電纜5 m 時) | |||
泄漏電流 | 最高0.5 mA | |||
最大負載容量 | 2.2 µF | |||
負載連線電阻 | 最高2.5? | |||
AUX 輸出(非安全系輸出) | 輸出類型 | 晶體管輸出 | ||
輸出數 | 1 | |||
最大負載電流 | 50 mA | |||
殘余電壓(ON 時) | 最高2.5 V(電纜5 m 時) | |||
外部輸入(短路電流) | 安全輸入 | — | ||
復位／ EDM 輸入 | ||||
適用規格(安全) | EN 61508、IEC 61508(SIL2/SIL3) EN 62061、IEC62061(SIL CL2/SIL CL3) EN ISO13849-1：2015(PLd、Category 2/PLe、Category 4) | |||
保護電路 | 電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護 | |||
電源 | 電源電壓 | DC24 V ±20% 包括紋波(P-P)10% Class2 | ||
消耗電流 | 0.8 W | |||
環境抗耐性 | 外殼防護級 | IP65 ／ 67(IEC60529)、IP69K(ISO 20653)(TÜV SÜD certified) | ||
使用環境溫度 | -20℃ 至 +55℃(無凍結) | |||
存儲環境溫度 | -25℃ 至 +70℃(無凍結)*2 | |||
使用環境濕度 | 5% 至 95% RH | |||
存儲環境濕度 | ||||
耐振動性 | 10 至 55 Hz、雙振幅3.0 mm、X、Y、Z 各方向5 分鐘(IEC 60947-5-3) | |||
耐沖擊性 | 30G X、Y、Z 各方向6 次(IEC 60947-5-3) | |||
材質 | 傳感器主機 | 外殼 | 鋅鑄件(鍍鎳- 鉻)、PBT、PAR | |
電纜 | PVC | |||
鑰匙 | 外殼 | SUS430、SUS304、PBT | ||
重量 | 約 80 g | |||
*1 IEC60947-5-3規定的 Risk Time為 150 ms + 2 ms ×( 級聯連接總臺數 -1)。 | ||||
