之前介紹力士樂的產品都是通過型或者是選型樣本來讓大家對力士樂的產品有所了解。今天我將一種方式來跟您交流。咱們今天就著重從工作原理方面來對力士樂伺服放大器進行介紹，如果您有不同見解，或者在線進行交流。

         Rexroth伺服放大器作用是將輸入指令信(電壓)同系統反饋信(電壓)進行比較、放大和運算后，輸出一個與偏差電壓信成比例的控制電流給伺服閥力矩馬達控制線圈，控制Rexroth伺服閥閥芯開度大小，并起限幅保護作用。

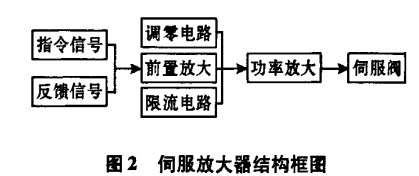

        Rexroth力士樂伺服放大器是驅動伺服閥的直流功率放大器，是用來控制伺服電機的一種控制器。力士樂伺服放大器由指令和反饋比較理、調零電路、限流電路、前置放大、功率放大等功能模塊組成，其結構框圖如圖2所示。

        力士樂伺服放大器作為驅動電液伺服閥的一種電子設備，相應參數有一定要求：

　　(1)輸入電壓在±lO V內，方便計算機和可編程控制器等指令元件實現控制；

　　(2)輸出電流±10一±100 n認可調，以便適應各種型力矩馬達伺服閥；

　　(3)Rexroth伺服放大器線性度小于3％Fs；

　　(4)具有反饋接入端，以便構成閉環控制系統；

　　(5)為適應伺服系統高頻響的特性，Rexroth伺服放大器頻寬大于l 200 Hz；

　　(6)具有zui大輸出電流限制和輸出短路保護功能，可限制Rexroth伺服閥zui大流量和防止輸出線路短接導致故障。

Rexroth伺服放大器的具體電路原理圖如圖3所示。

　　前置放大電路的作用是把指令和反饋輸入信進行比較和放大。該電路K。、Fbk分別為輸入信和反饋信，通過電位器j匕調節電路增益，使其適應功率放大電路的要求，使電路電壓前后級達到匹配。

　　調零電路的作用是通過在前置放大電路疊加可調電壓，調整電路基準電壓。通過調節電位器如進行零偏補償，克服力士樂伺服放大器系統偏置。

　　限流電路的作用是限定流過伺服閥線圈的zui大電流，避免線圈過載，保護伺服閥，限制液壓系統zui大流量。該電路由運放ulD、U2A，二管D。、D：和可調電壓源構成，通過電位器R。，調節功率放大級的輸入電壓的幅度，達到限定輸出電流目的。功率放大電路的作用是將小功率電壓信轉放大為功率較大的電流信，以便足夠的伺服閥額定電流，以驅動負載。并且要求有良好的抗干擾能力和靜、動態性能，該電路利用NPN和PNP型三管的基和發射級相互連接在一起，信從基輸入，發射輸出。電路可看成由2個射輸出器組合而成，構成推挽功率放大電路，分別在輸入信正負半周期內工作。另外，還可在輸出電流中疊加一個由8038芯片產生的高頻顫振信，以提高伺服閥分辨率和防止由于庫侖摩擦力導致的閥芯卡滯。

       Rexroth伺服閥線圈為伺服放大器的負載，相當0．3 H電感和80 Q電阻組成的感性阻抗，為了使功率級的輸出控制電流正比于輸入電壓信，采用了電阻如。與負載線圈串聯，并將其上電壓經電阻如反饋到Rexroth放大器的反相輸入端，實現閉環控制，精確調整功率級輸出電流。因?yàn)楣β始壏答侂妷菏怯呻娏鳟a(chǎn)生的，故稱為電流負反饋。引入電流負反饋以后，在額定負載范圍內，負載阻抗變化基本不影響功率級輸出電流變化，Rexroth伺服放大器相當一個恒流源。

　　根據運放虛短和虛斷原理，可以推出：

　　式中K為前置放大電路增益。

　　Rexroth伺服放大器輸出電流和輸入電壓成線性，并和負載無關，趨于恒流源。
