前幾天改造項目遇到一個問題，客戶現場有一臺CP441-2的串口通訊模塊，有遠程DCS向本地發送數據，

源程序內已經有兩個字的數據交換，需要增加一個字的數據，

于是開始查找程序：

觀察模塊沒有Modbus dog之類的插件，安裝上軟件包:

PTP協議軟件包：SIMATIC S7-CP PtP Param V5.1+SP14 下載鏈接

查看協議為RK512協議，沒聽說過這種協議，查找資料：

很多手冊和getting star 都是源于作為主站的編程，

查閱手冊后發現從站不需要編程序，直接使用RJ512計算機主站進行編寫報文讀?。?/p>

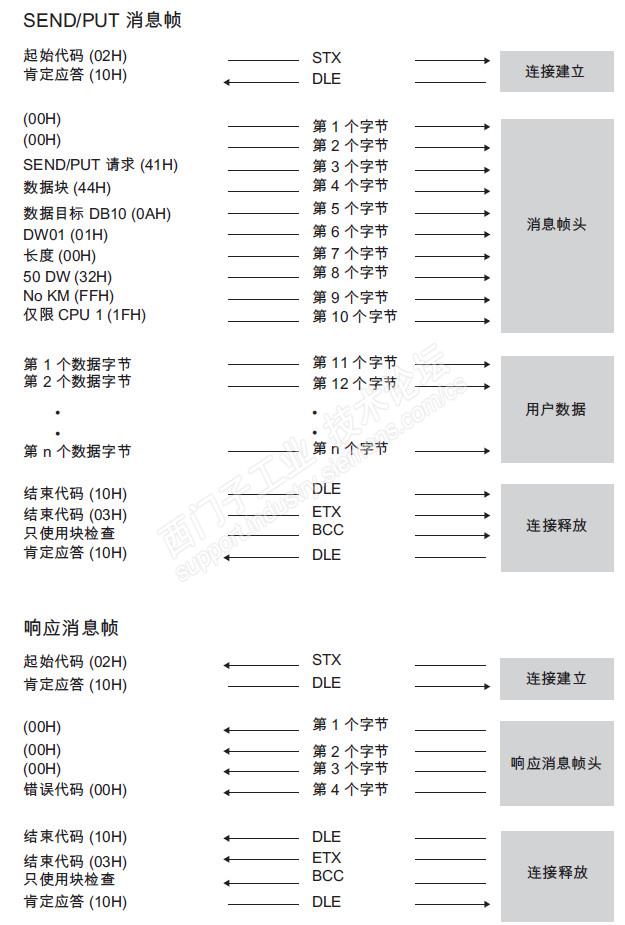

報文結構如下：

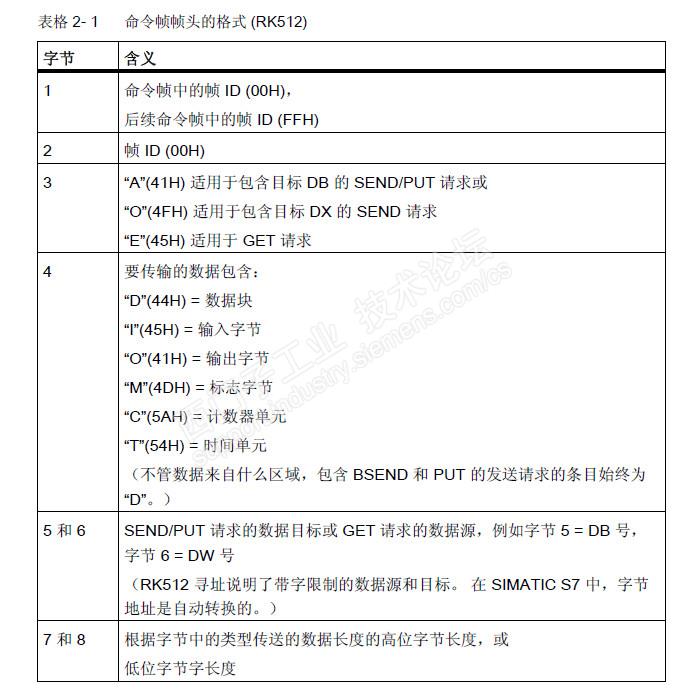

為實現我的需求，更改消息幀頭：

字節5：DB地址 （例如：10）

字節6：DW號（以DW尋址，數據接收的起始地址，例如 ：5）

字節7：數據長度(例如：3)

字節8：長度的單位 （32H =DW）

則向從站寫入：DB10.DW10-DB10.DBW14

改變完主站長度參數后，數據寫入成功。
