配置通信連接

用戶通過以下步驟可創建以太網接口的西門子觸摸屏與S7-200 SMART CPU的以太網通信，在此以設備Smart 1000 IE為例。

在WinCC flexible的主工作窗口中添加與CPU的連接與上文中RS485接口的西門子觸摸屏類似，在此不再贅述。下面主要介紹連接參數設置及下載項目等。

設置連接參數，首先選擇Smart 1000 IE的接口為“以太網”，即觸摸屏的以太網接口。選中該接口后，該接口的參數設置窗口將在其下方自動顯示。設置觸摸屏的IP地址為192.168.2.5，該IP地址必須與Smart 1000 IE設備的IP地址相同。 在“PLC設備”窗口設置CPU的IP地址，此處設置CPU的 IP地址為192.168.2.1，如圖1所示。

注意：為Smart 1000 IE設置的IP地址必須不同于CPU的IP地址，二者不能重復。

圖1. 設置通信參數

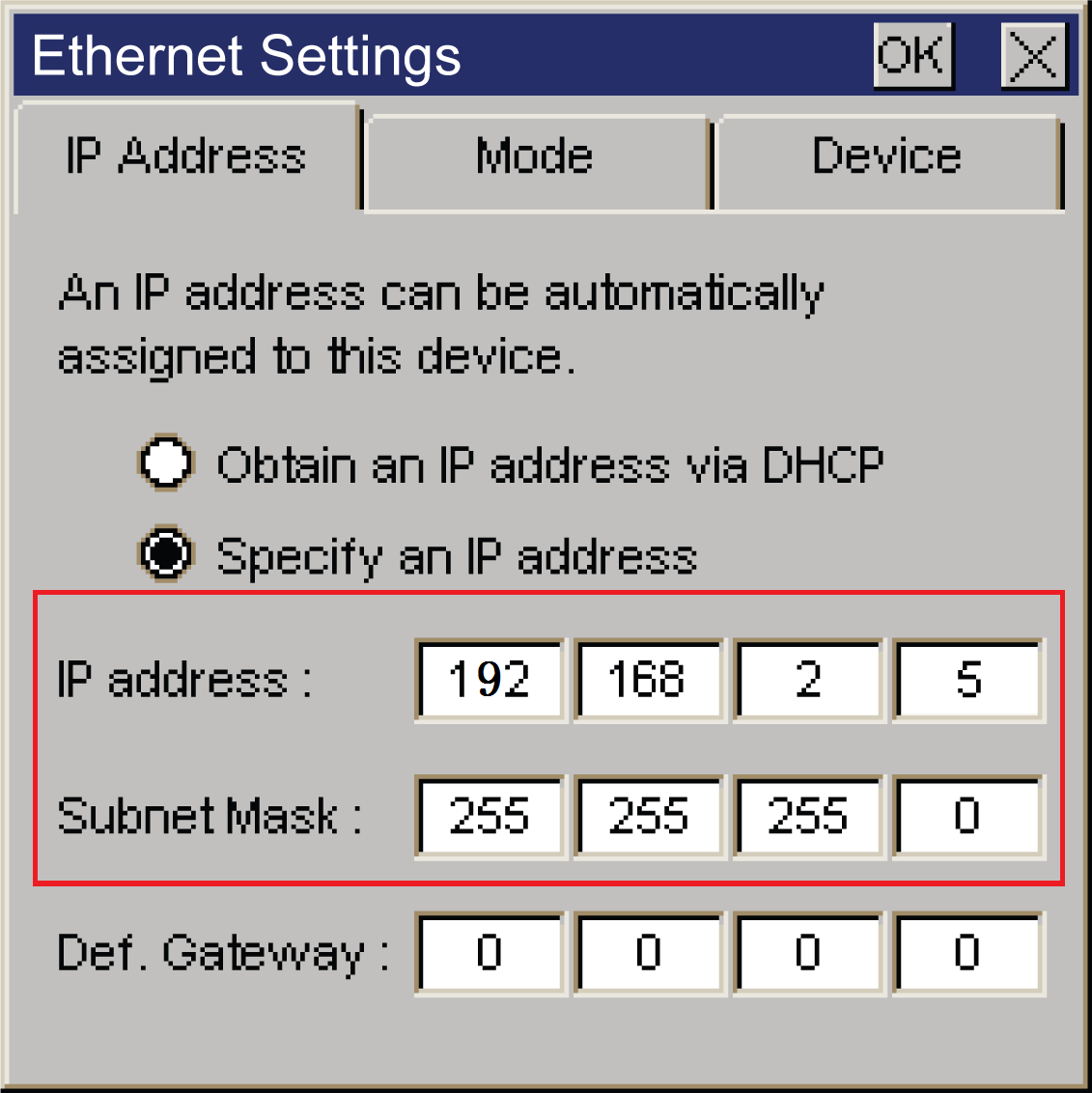

連接參數設置完成之后還需設置Smart 1000 IE設備的IP地址。在觸摸屏的“Transfer Settings”界面單擊左下角的“Advanced”按鈕，在“Ethernet Settings”對話框中輸入Smart 1000 IE的IP地址192.168.2.5及子網掩碼。輸入完成后單擊對話框右上角的“OK”按鈕保存設置，如圖2所示。

圖2. Smart 1000 IE的IP地址

下載項目文件

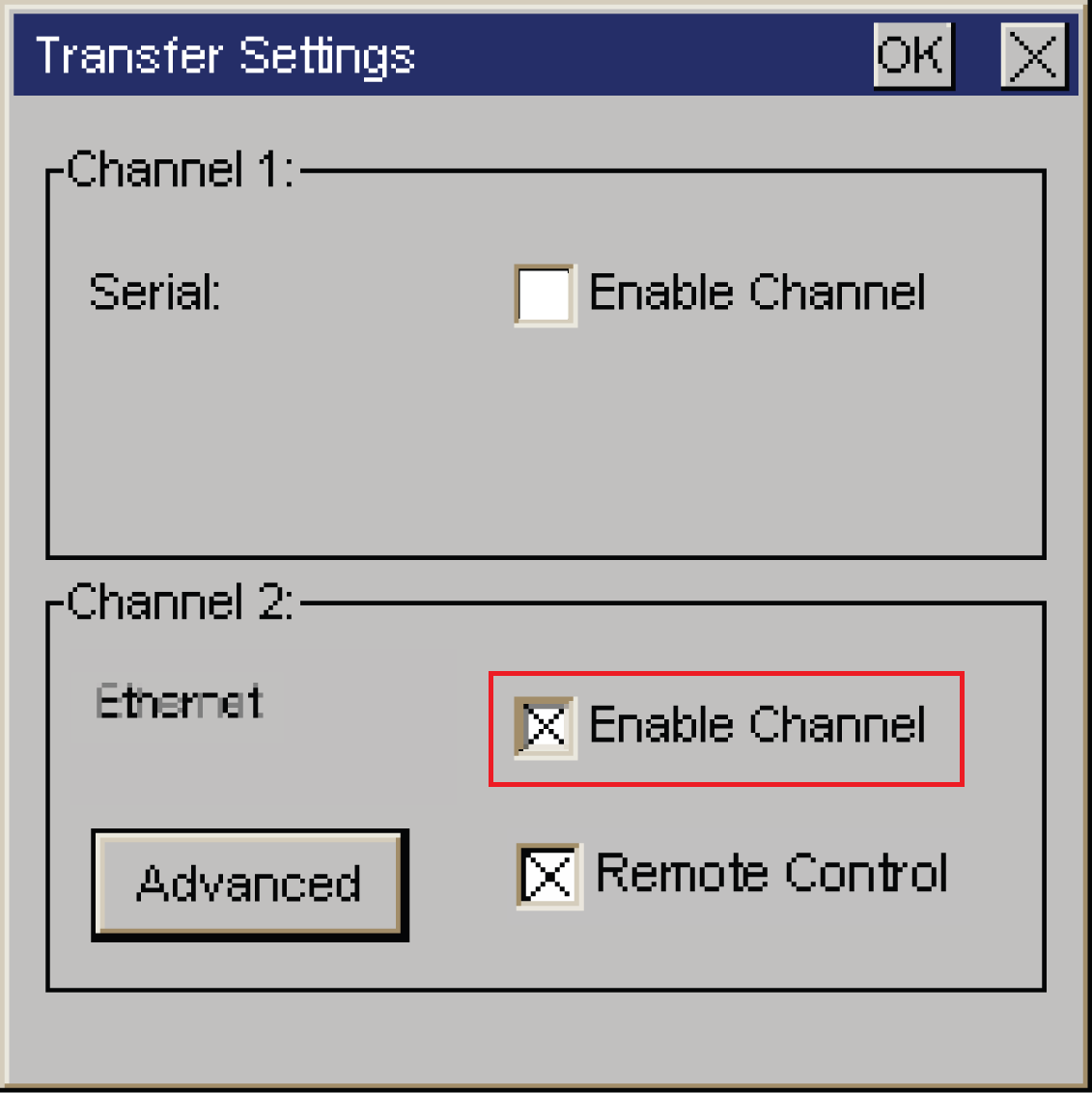

要將配置好的項目下載到Smart 1000 IE設備上，需要保證HMI設備的通信口處于激活狀態，可通過HMI設備的“Control Panel”>“Transfer”進行設置。選擇以太網方式下載項目時，需要勾選“Ethernet”右側的“Enable Channel”，如圖3所示。

圖3. 通信口使能

在WinCC flexible 軟件的菜單欄選擇“項目”>“傳送”>“傳輸”，單擊“傳輸”即可打開“選擇設備進行傳送”窗口，如圖4所示。在“選擇設備進行傳送”窗口，選擇傳輸模式為“以太網”，“計算機名或IP地址”處輸入HMI設備的IP地址，參考上文在此設置IP地址為192.168.2.5。

圖4. 傳輸設置

IP地址設置完成后，點擊圖4中的“傳送”按鈕，待傳送狀態顯示為“傳輸完成”時，至此已成功通過以太網模式將項目傳送到HMI設備。
