對于一個從S7過來的中年工程師，多少對S7的編程有點留戀，雖然已經使用PORTAL多年，從V11一直到現在的V15.1，只要有的更新出來，必定時間升級，時刻跟隨SIEMENS的腳步。

       相信大家在STEP7中用S5定時器的居多吧，在PORTAL中，都使用IEC定時器了，雖然也很好用，但是，有些時候還是需要用到S5定時器的功能。比如：S_PULSE、S_ODTS，因?yàn)檫@2個定時器，在PORTAL中，IEC定時器是沒有這個功能的。且看下圖S5定時器與IEC定器的對比：

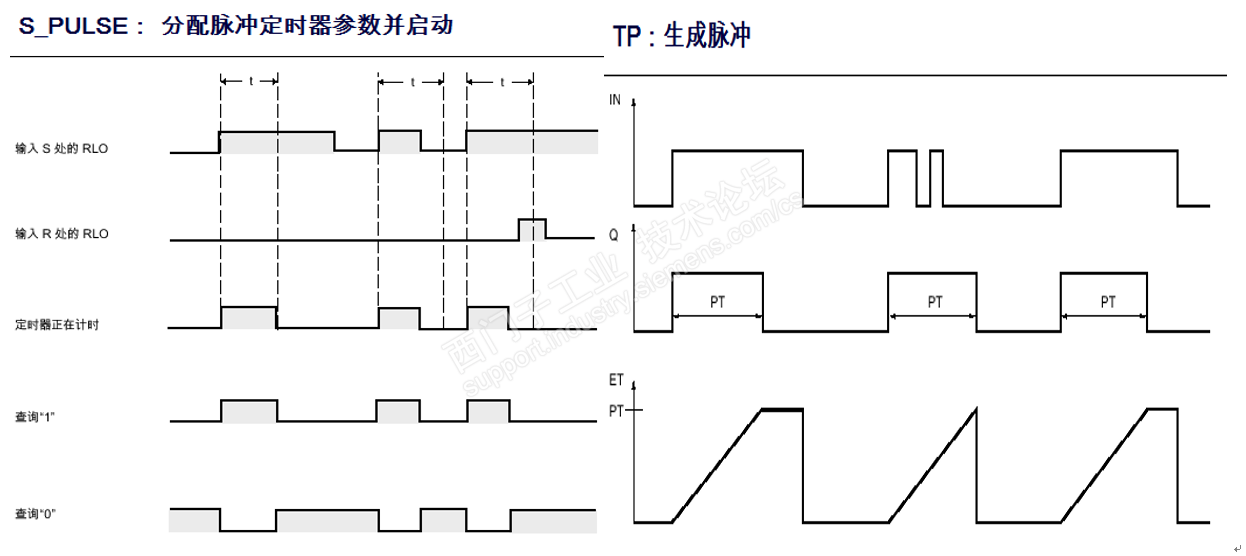

1. S_PULSE與TP對比

S_PULSE與TP的區別在于：在輸入信號為0時，S_PULSE就停止定時，且復位0，而TP是會繼續定時，直到定時時間到，是S5定時器中S_PEXT的功能。

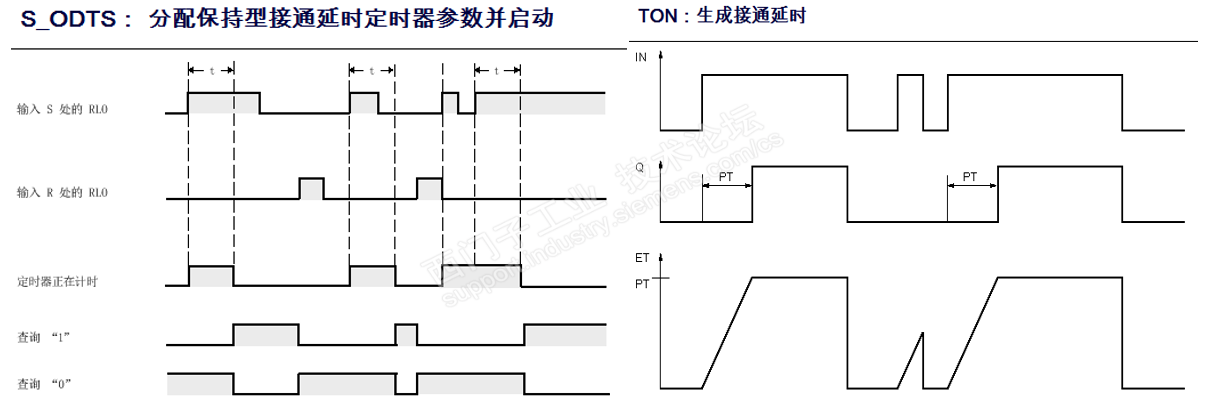

2. S_ODTS與TON對比

S_ODTS與TON的區別在于：在輸入信號為0時，S_ODTS會繼續定時，直到時間到，而TON則會停止定時，是S5定時器中S_ODT的功能。

因此，在PORTAL編程中，自己編寫了如下功能塊，來滿足編程的需要：

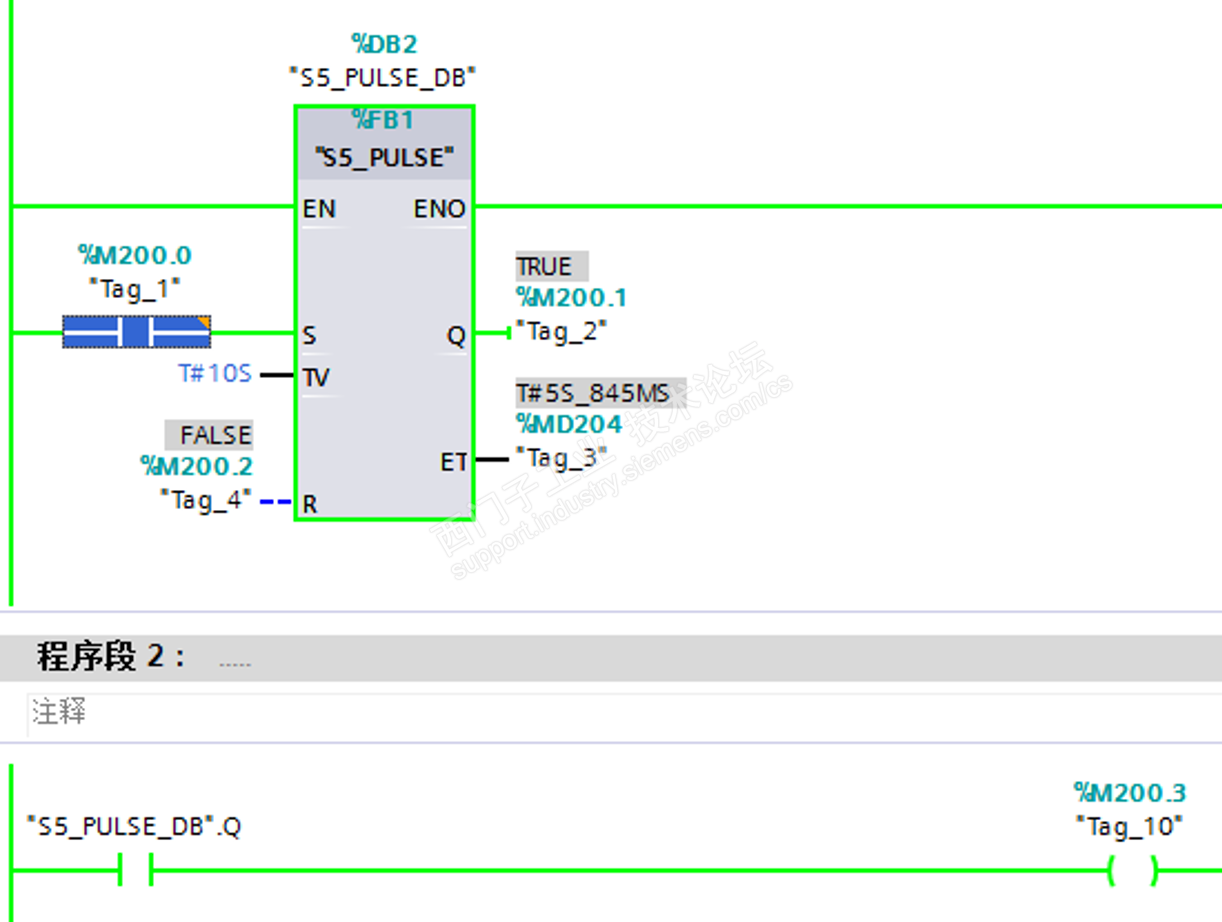

1. S5_PULSE功能塊

2. S5_PEXT功能塊

3. S5_ODTS功能塊

    除了定時器功能塊以外，還有一些量程轉換功能塊，也是移埴的STEP7的塊，如FC105，F(xiàn)C106功能（PORTAL 1200是不支持原來的SCAL/UNSCAL功能的），雖然PORTAL中用SCALE_X和NORM_X很方便。同進，為了針對不同的使用情況，比如需要對0-20Ma信號變?yōu)?-20ma量程的，或者是自定義量程的，如下圖：

1. STEP7中FC105 “SCALE”功能

2.自定義量程輸入：應用場合如0-20ma變?yōu)?-20ma對應量程

3. STEP7中FC106 “UNSCALE”功能

4. 自定義量程輸出：應用場合如0-20ma變?yōu)?-20ma對應量程

5. 自定義量程輸入輸出：應用場合如，一個輸入量程對應另一個量程輸出
