啟動操作畫面

給Smart 1000 IE設備上電時屏幕會短暫出現啟動畫面，如圖8所示。圖中的三個按鈕代表的含義如下。

• Transfer：HMI設備設置為“傳送”模式。
• Start：?jiǎn)?dòng)裝載在HMI設備上的項目。
• Control Panel：點擊該按鈕后進入HMI設備的控制面板，用戶在控制面板可以選擇傳輸模式，添加密碼等。

圖8. 啟動畫面

下載項目文件

要將配置好的項目下載到Smart 1000 IE設備上，首先要保證HMI設備的通信口處于激活狀態，可通過HMI設備的“Control Panel”>“Transfer”進行設置，如圖9所示。如果選擇串口方式下載項目，首先需要勾選“Serial”右側的“Enable Channel”。

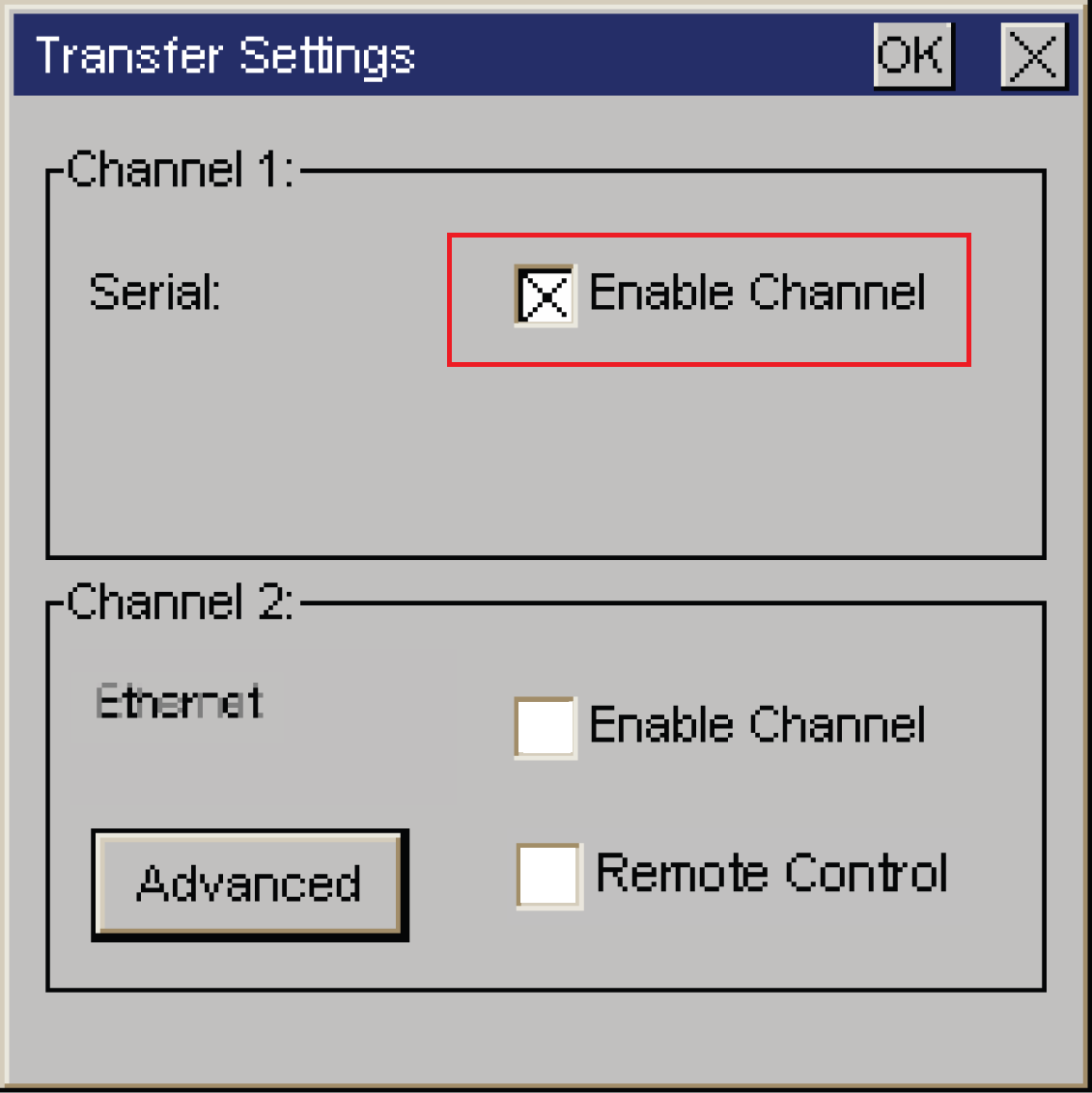

圖9. 通信口使能

其次，要使用Siemens原裝的PPI編程電纜下載項目，RS-232/PPI電纜（訂貨號6ES7 901-3CB30-0XA0）和USB/PPI電纜（訂貨號6ES7 901-3DB30-0XA0）都可以。當使用的電纜是USB/PPI時，要求其E-STAND版本是05或更高版本。

接著在WinCC flexible 軟件的菜單欄選擇“項目”>“傳送”>“傳輸”，如圖10 所示。單擊“傳輸”即可打開“選擇設備進行傳送”窗口，如圖11所示。在“選擇設備進行傳送”窗口，用戶可以選擇傳輸模式為“串行”或“串口（通過USB-PPI電纜）”，在此選擇后者進行傳輸。

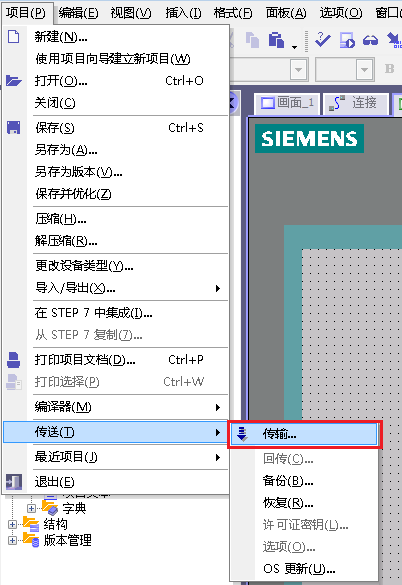

圖10. 打開傳輸設置

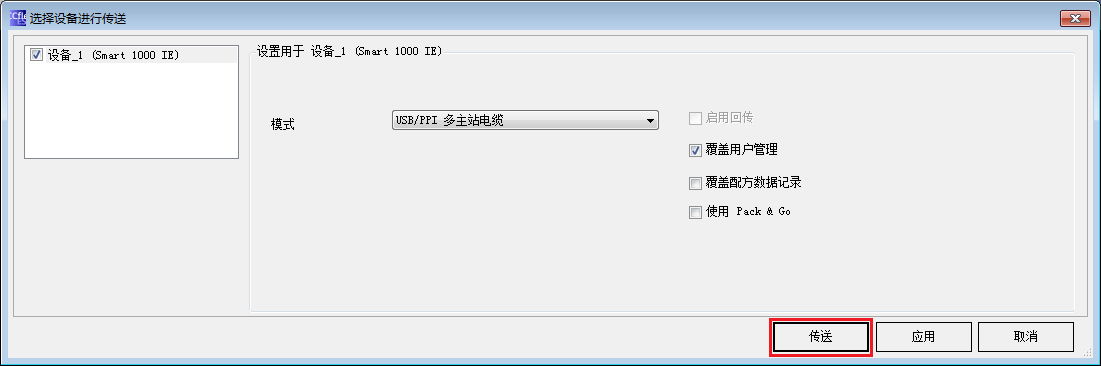

圖11. 傳輸設置

給Smart 1000 IE設備斷電再上電后，HMI設備將會出現啟動畫面，單擊Transfer按鈕，使HMI設備處于“傳送”模式。

接著在WinCC flexible軟件中選擇“項目”>“傳送”>“傳輸”，單擊圖11中的“傳送”按鈕，待HMI設備中的傳送狀態顯示為“傳輸完成”時，至此已成功通過串口模式將項目傳送到HMI設備。
