電機抱閘接線

1、 V90 PTI 400V高慣量電機抱閘接線

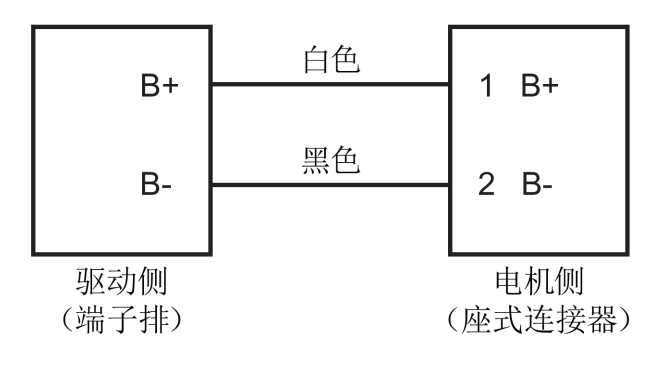

此系列內置抱閘繼電器，驅動器和電機抱閘之間可以使用抱閘電纜直接連接，接線圖如下：

2、V90 PTI 200V低慣量電機抱閘接線
此系列沒有內置抱閘繼電器，抱閘24V電壓由外部提供，50芯控制電纜Brake(23腳)管腳連接第三方設備（如繼電器）控制抱閘的打開和關閉。 連接示例如下圖。

注意：
• 1) 可以與驅動器共用24V電源
• 3) 抱閘電源不能使用驅動器的電源

3、V90 PN 400V高慣量電機抱閘接線
此系列內置抱閘繼電器，驅動器和電機抱閘之間可以使用抱閘電纜直接連接，接線圖如下：

4、V90 PN 200V低慣量電機抱閘接線

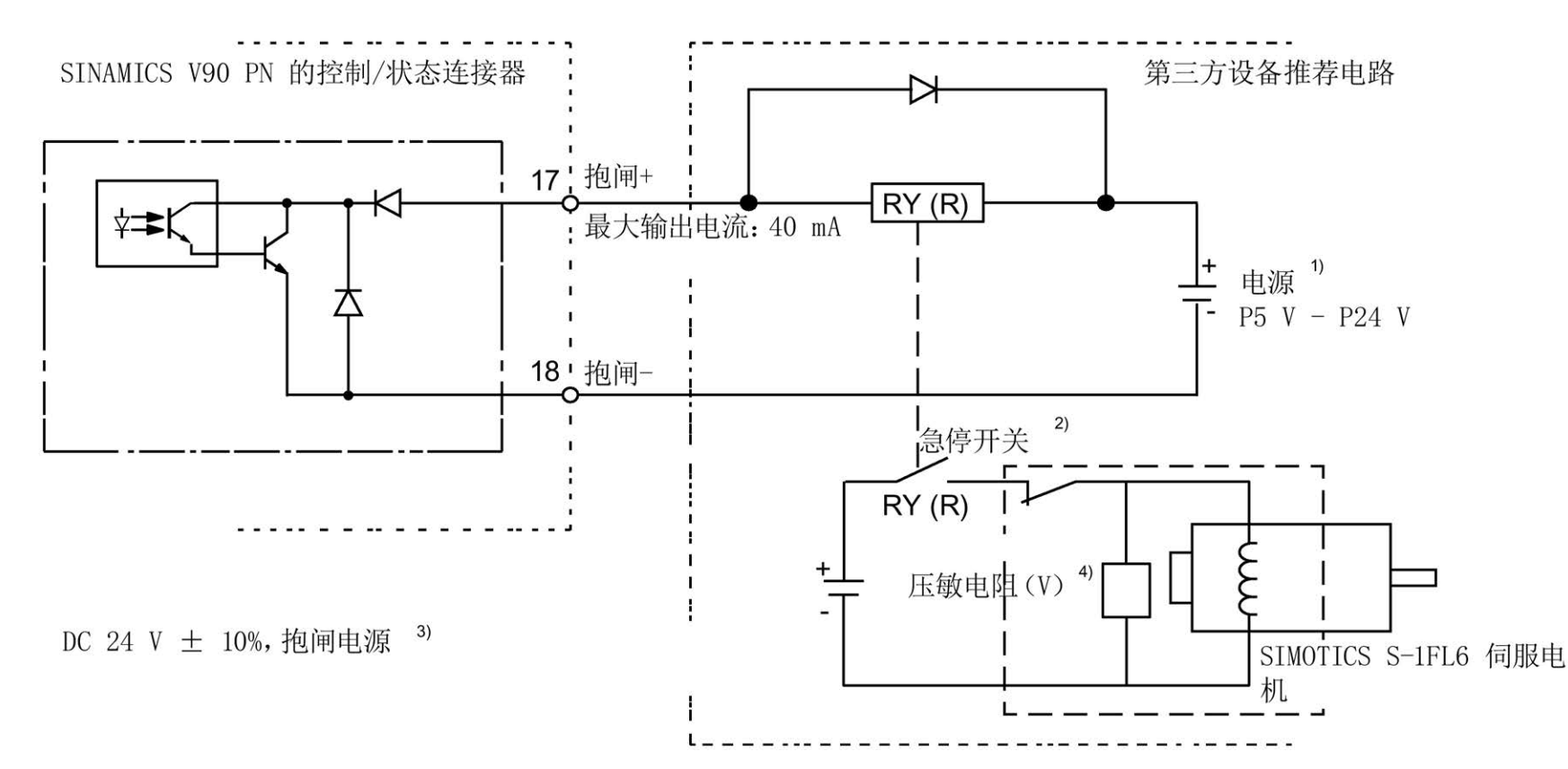

此系列沒有內置抱閘繼電器，抱閘24V電壓由外部提供，20芯控制電纜Brake(17，18腳)管腳連接第三方設備（如繼電器）控制抱閘的打開和關閉。 連接示例如下圖。

注意：
• 1) 24V電源可以使用驅動器的電源
• 3) 抱閘電源不能使用驅動器的電源

 可以通過數字量輸出信號指示抱閘的工作狀態嗎？

可以將數字量輸出信號的功能設置為“MBR”來指示抱閘的工作狀態。

 抱閘線的正、負如何區分？

白色為正，黑色為負。

 抱閘打開或關閉時出現負載溜車，如何解決？

請檢查開/關抱閘的時間，如果P216(抱閘打開時間)設置過長以及P1217(抱閘關閉時間)設置過短就會導致開關抱閘時溜車。

 抱閘不能正常工作需要注意哪些事項？

(1) 抱閘的供電線路是否正常，可以通過設置P1215=2直接打開抱閘，或直接連接24V電源進行測試。
(2) 抱閘參數設置是否正確。
