一諾GXW-600微機控制鋼絞線偏斜拉力試驗機采用型鋼機架，整體焊接框架結構，單出桿雙作用活塞缸施加試驗力，油路采用伺服流量控制閥自動控制試驗過程，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機軟件控制，屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，可用于各種金屬材料、鋼絞線、電力金具、鏈條、吊裝帶等的拉伸、廣泛用金屬制品、電力電工、建筑結構、船艦

濟南一諾試驗機三年優質品質保障，試驗機廠家專業設計生產。

一諾GXW-600微機控制鋼絞線偏斜拉力試驗機產品結構：
一、主機結構（如圖1）：
主機部分主要由油缸座、油缸活塞、移動橫梁、固定橫梁、負荷傳感器、固定錨夾頭、活動錨夾頭、偏斜心軸等部件組成。油缸座、鋼板焊接框架、移動橫梁和固定橫梁形成受力框架，移動橫梁和固定橫梁上裝有拉伸夾具用以夾持試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。固定橫梁與受力框架之間采用插銷連接，手動調整試驗空間，計算機通過控制伺服閥來實現試驗的自動控制。

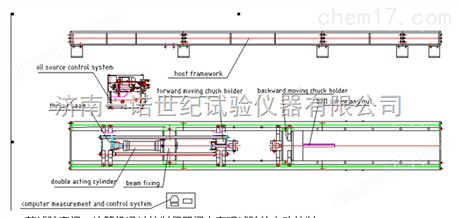

圖1 主機外形示意圖
二、油源（泵站）系統：
油源系統由主副油泵電機組、油箱（含閥組及配套設施）、管路系統、強電系統四大部分組成。
電機泵組配置高壓齒輪泵，具有低噪音、無脈動、長壽命等性能。由溢流閥、濾油器、換向閥閥、不大于10u航空精密濾油器組成的液壓模塊；中外合資公司的液壓管件和高壓膠管；黎明液位控制計（帶油溫表）；具有油溫、液位、濾油器堵塞報警或停車功能。
三、控制系統：
1、采用以計算機為核心的全數字電液伺服控制器，自動完成試驗過程，實時檢測拉力、zui大拉力、變形，計算機軟件自動計算抗拉強度、屈服強度、偏斜拉伸系數等指標；
2、采用PC機，windows7操作系統，具備智能用戶可編程試驗譜功能，等速率試驗力控制，等速率位移控制，試驗力保持試驗等多種試驗?zāi)Ｊ饺我饨M合，zui大程度地滿足了各類試驗方法的要求；可實現各類電氣件、高壓試驗，并以良好的用戶界面實現試驗需要的各類數據顯示、曲線繪制、數據處理及存儲功能。
3、采用計算機自動控制閥控制試驗力的加載，操作方便；
4、采用伺服閥控制試驗力的負荷；
5、高精度負荷傳感器測量試驗力；
6、配備試驗力、位移兩個閉環控制回路，兩種控制模式之間可在任何情況下平滑切換；
7、試驗操作具有手動和自動兩種操作系統；
8、打印機打印試驗報告；
9、具有完整的安全保護裝置：
10、當試驗力超過每檔zui大試驗力的2%-5%時，過載保護，系統卸荷；
11、當活塞位移達到前后極限位置時，行程保護，油泵電機停機。
     一諾GXW-600微機控制鋼絞線偏斜拉力試驗機產品參數：
1.zui大試驗力：600kN；
2.測力范圍：2%～100%FS（zui大力）；
3.量程：全程不分檔,且分辨率不變；
4.負荷傳感器示值精度：±1%；
5.拉伸鉗口zui大間距（含活塞行程）：2000mm（根據客戶要求定制）；
6.活塞行程：300mm；
7.位移測量范圍：1000mm；
8.位移測量分辨率：0.001mm；
9.位移精度：±1%；
10.測力方式：負荷傳感器測力；
11.控制試驗方式：計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據；
12.控制方式和數據處理：計算機伺服系統及數據（載荷、位移）圖形采集處理等。
13.可顯示多種試驗曲線：力-時間、應力-時間、力-部分位移、力-位移、應力-部分應變、應力-引伸計應變。
     產品配置：
一、主機系統：
1.    單出桿雙作用低摩擦伺服缸                                     一套
采用進口密封件密封，密封可靠、使用平穩，確保液壓缸的使用壽命。
2.    油缸座                                                      一套
采用鋼板焊接結構，外形美觀大方，使用可靠。
3.    移動橫梁                                                    一套
4.    前后夾頭座                                                   一套
5.    固定錨夾頭                                                            一套
6.    活動錨夾頭                                                          一套
7.    主機框架（采用型鋼焊接結構）                                一套
8.    偏斜心軸                                                            一根
7. 安全保護裝置（包括雙級防護罩等）                             一套
8.伺服控制用油源                                               一套
9.油泵，電機                                             一套
10. 優質液壓件及管路、濾油器精度10μ                     一套
11.傳感器測量數字表顯示系統                            一套
12. 強電控制系統                                         一套
二、比例伺服閥                                               一只
三、計算機控制系統（包括通用控制軟件和接口系統）             一套
四、  1. 全數字五通道程控放大器模塊                           一套
 2. 伺服控制模塊                                              一套
 3. 各類AD、ID模塊                                            一套
 4. 光電編碼器測量模塊                                        一套
 5. Windows7軟件                                           一套
 6. 地腳螺栓、螺母、電線、電纜、油管等                        一套；
7. 密封件                                                    一套；
8. 位移傳感器                                                一只；
五、控制系統（含計算機打印機）：                              一套；

濟南一諾試驗機三年質保，讓您沒有后顧之憂。
