ZHCH588直流系統接地故障查找儀：是基于調頻調幅技術的新型直流故障查找儀，將快速FFT變換技術引入到直流接地故障查找設備中，可以在微小信號的情況下檢測出各電壓等級（24V,48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。

ZHCH588直流系統接地故障查找儀

產品概述

    直流系統絕緣故障、直流互串故障及交流串電故障是是一種易發生且對電力系統危害性較大的故障，危害電力系統正常運行。為了能夠更好的幫助現場維護人員快速準確的找出直流故障，本公司通過多年努力，總結大量現場經驗，開發出了ZHCH588 直流系統接地故障查找儀。
    ZHCH588 直流系統接地故障查找儀是基于調頻調幅技術的新型直流故障查找儀，將快速FFT變換技術引入到直流接地故障查找設備中，可以在微小信號的情況下檢測出各電壓等級（24V,48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。
    隨著電力系統對安全運行的要求越來越高，電力系統中對各類直流故障查找的要求也將越來越高，因此，小信號、高精度、多頻率、絕緣趨勢分析將成為電力系統對新一代直接故障查找儀的基本要求。
    基于調頻調幅技術的新型直流故障查找儀引入快速FFT變換技術，通過對信號幅頻特性的詳細分析平衡了直流故障查找安全性與靈敏度方面矛盾，將直流故障技術推向了一個新的高度，具在廣泛的應用前景。

ZHCH588直流系統接地故障查找儀

產品特點

    主要功能介紹
    1. 系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現 0—300V的電壓監測范圍；
    2. 系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，平衡橋大小檢測，測量范圍0—999KΩ；
    3. 交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—280V；
    4. 環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示來實現環網故障點的定位；
    5. 裝置具有調幅、調頻、信號波形選擇功能，可實現高阻環網故障的查找定位；
    6. 支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；
    7. 信號頻譜分析功能，裝置通過快速FFT變換實現電流信號的頻譜分析功能，有效提取被測信號頻點的信號幅值，提高檢測精度；
    8. 電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA;
    9. 波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確的實現故障點的查找,有環網故障時顯示故障點方向。
    設備特點
    （1）高可靠性的設計
    裝置采用進口16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。
    （2）精密選材
    裝置采用高精度直流鉗表做為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；
    （3）人性化的人機交互界面
    “分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；
     操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；
     測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。
    （4）智能化的檢測識別系統
    “分析儀”可以自動識別系統電壓等級； “分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息；
    “探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；
    “探測儀”在進行檢測時，鉗表即可鉗單根電源線，也可鉗多根電源線，提高檢測效率；
    “探測儀”檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。
   （5）完備的測試功能與處理故障能力
    “分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。
   （6）高安全性
    裝置可以在不向直流系統注入信號的條件下實現接地故障點的定位，在信號模式下，裝置內部設有限流限壓模塊，對直流系統無任何影響。

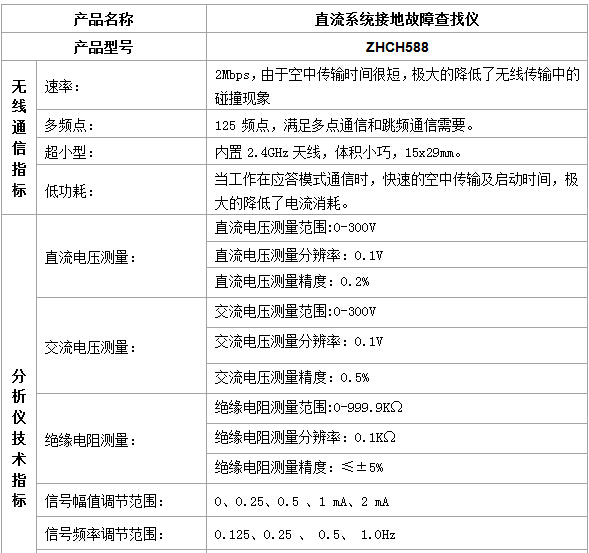

技術指標
