| 3C閥門類別 | 工業 | 流動方向 | 雙向 |
|---|---|---|---|
| 應用領域 | 醫療衛生,石油,電子,制藥,綜合 |
?無底座構造的扁平盒型。
?閥寬7.5mm（SJ2000）、10mm（SJ3000），節省空間。
?可混裝SJ2000、SJ3000。
?采用插頭插座式連接，便于閥的增減及更換。
?電磁頭集中于一側
?有4位雙3通閥規格。
?集裝型號：SS5J2, SS5J3
產品簡介
詳細介紹
電磁閥smc盒型集裝式無底座構造
?無底座構造的扁平盒型。
?閥寬7.5mm（SJ2000）、10mm（SJ3000），節省空間。
?可混裝SJ2000、SJ3000。
?采用插頭插座式連接，便于閥的增減及更換。
?電磁頭集中于一側
?有4位雙3通閥規格。
?集裝型號：SS5J2, SS5J3
| 系列 | 流量特性 4/2→3/5（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→3/5（A/B→E） b | 流量特性 4/2→3/5（A/B→E） Cv | 氣缸驅動 尺寸 | 消耗功率（W） |
|---|---|---|---|---|---|
| SJ2000 | 0.36 | 0.13 | 0.08 | F20 | 0.55（標準） 0.23（帶節電回路） |
| SJ3000 | 0.56 | 0.11 | 0.12 | 25毫米 | 0.4（標準） 0.15（帶節電回路） |

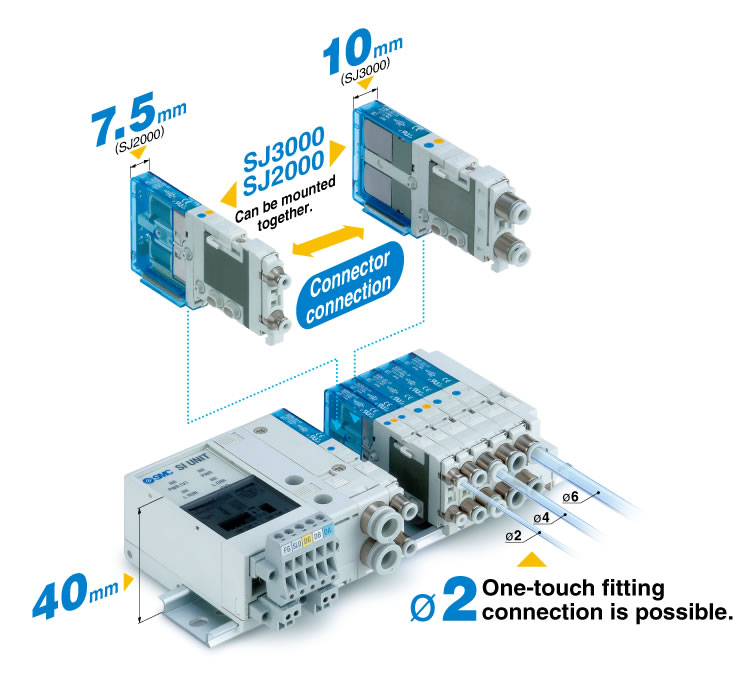

■占用小空間，主體寬度為7.5毫米（SJ2000）或10毫米（SJ3000）。
電磁閥smc盒型集裝式無底座構造
■功耗
0.15 W（帶節電電路的SJ3000）
0.23 W（帶節電電路的SJ2000）
■使用壽命為5000萬次以上
（基于SMC壽命測試條件）
■流形變化

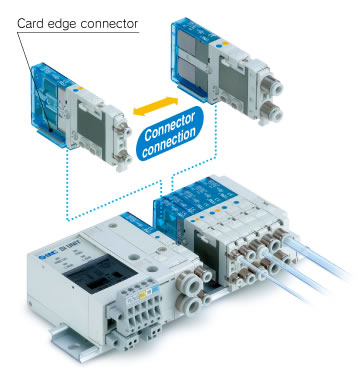

插入式連接器類型（卡邊緣型）
SJ2000和SJ3000系列可以安裝在一起。
·可以輕松增加或減少站點和更換閥門。
·34針連接器允許多16個站點使用雙螺線管，32個站點使用單個螺線管。

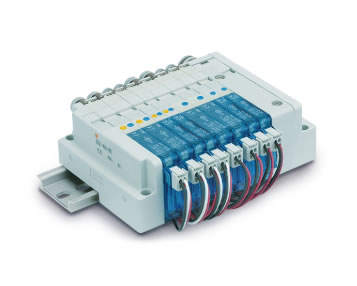

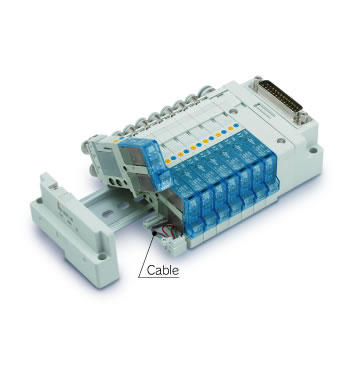

插入式電纜類型
非插件單獨布線也兼容
■選項變體

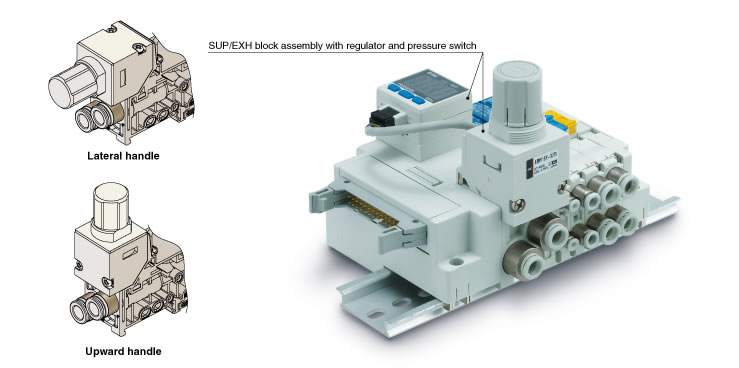

帶調節器和壓力開關的SUP / EXH塊組件
該壓力調節器用于調節歧管的SUP壓力。
此外，還可以安裝壓力開關和壓力表。

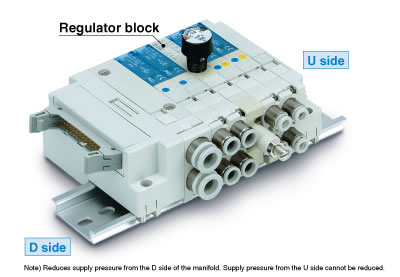

調節器塊
這是一個與SJ3000具有相同寬度（10 mm）的調節器塊。
從D側供應的壓力用于降低歧管中的壓力。
U側閥門均從調節器塊減壓。

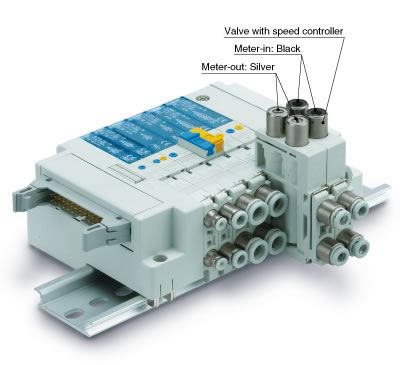

帶速度控制器的閥門
由于該閥內置有速度控制器，因此可以在閥側調節氣缸速度。
設置了兩種類型，米入和出口。

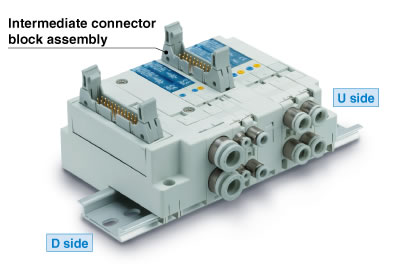

中間連接器塊組件
可以通過將其插入歧管的中間來使用該連接器塊。
例如，當您希望在同一歧管中分離閥門的電氣控制時，或者當控制點的數量不足時，可以使用此功能。
該組件還與電源端子的PC接線兼容。
（請聯系SMC。）

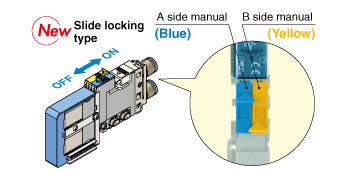

■添加了手動覆蓋的類型

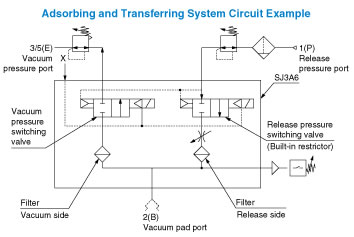

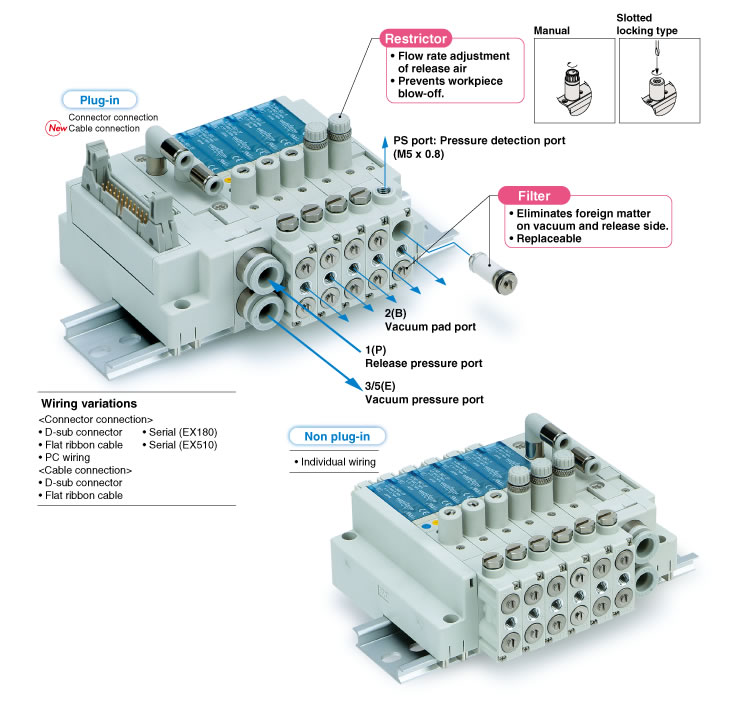

■帶限流器系列SJ3A6的真空釋放閥
內置兩個滑閥。
可以使用單個閥門控制真空抽吸和釋放。
功耗0.15 W（帶省電電路）
寬度：10毫米（與SJ3000系列相同）
配有限流器，可對排出空氣進行流量調節。
可更換的過濾器內置在真空和釋放側。
配有壓力檢測端口，可連接壓力開關等。
可與4端口電磁閥組合，SJ2000 / 3000系列（按訂單生產）。
（SMC。）啟用2系統壓力切換，其中1（P）端口和3/5（E）設置為不同的正壓力。
（在這種情況下，只能在P端口側調整流量。）

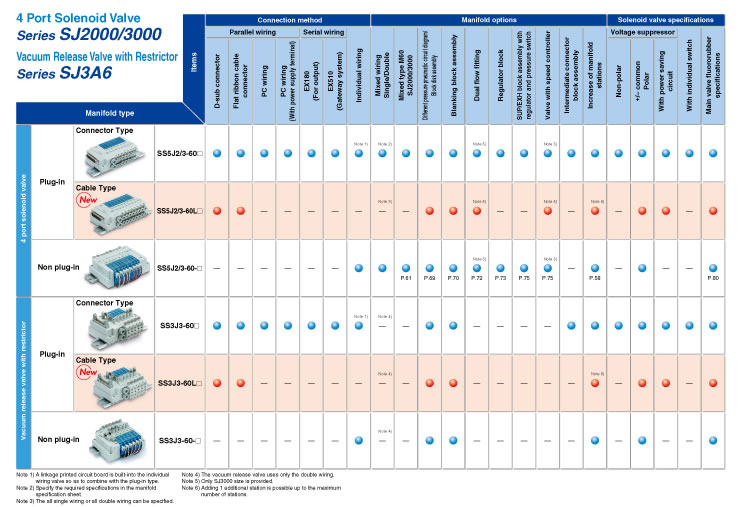

■Variations
