| 應用 |
|---|
| 應用 | 用于工業應用 |
| 安裝 | 通過適配器連接管道 |
| 介質 | 水; 乙二醇溶液; 冷卻潤滑劑 |
| 介質溫度 [°C] | -40...100 |
| 爆破壓力小值 [bar] | 25 |
| 抗壓強度 [bar] | 12 |
| 注意抗壓強度 | |
| 電氣數據 |
|---|
| 工作電壓 [V] | 8...33 DC |
| 絕緣電阻小值 [MΩ] | 100; (500 V DC) |
| 防護等級 | III |
| 開機延遲時間 [s] | < 2 |
| 總的輸入/輸出 |
|---|
| 輸入和輸出總數 | 模擬輸出數量: 1 |
| 輸出 |
|---|
| 輸出數量 | 1 |
| 輸出信號 | 模擬信號 |
| 模擬輸出數量 | 1 |
| 模擬電流輸出 [mA] | 4...20; (Q [l/min] = 0,625 x (I - 4 mA)) |
| 負載大值 [Ω] | < (Ub - 8 V) / 20 mA; Ub = 24 V: 800 |
| 測量/設定范圍 |
|---|
| 測量范圍 | | 0.5...10 l/min | 0.074...1.474 m/s |
|
| 精度/偏差 |
|---|
| 流量監控 |
|---|
| 度(在測量范圍) | Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (水) |
| 重復精度 | 0,2; (終值的百分比) |
| 反應時間 |
|---|
| 流量監控 |
|---|
| 反應時間 [s] | 0.5 |
| 工作條件 |
|---|
| 環境溫度 [°C] | -15...85 |
| 注意環境溫度 | | 介質溫度 > 0 °C: -30...85 |
|
| 存儲溫度 [°C] | -30...85 |
| 外殼防護等級 | IP 65 |
| 氣蝕 | P（）放電/ P（差值）>5.5，以避免氣蝕 |
| 認證/測試 |
|---|
| EMC電磁兼容 | |
| 抗沖擊 | | DIN EN 60068-2-27 | 30 g (11 ms) |
|
| 抗震 | | DIN EN 60068-2-6 | 帶水 / 10...61 Hz 1 mm | | | 帶水 / 61...2000 Hz 2 g |
|
| MTTF [年] | 380 |
| 承壓設備指令 | 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體 |
| 機械技術數據 |
|---|
| 重量 [g] | 66 |
| 原材料 | PA 6T |
| 材料(潮濕部件) | ETFE; PA 6T; EPDM |
| 擰緊扭矩 [Nm] | 12 |
| 系統接口 | 螺紋連接 G 1/2 DN6 |
| 注釋 |
|---|
| 注釋 | | MW = 測量值 | | MEW = Final value of the measuring range |
|
| 包裝單位 | 1 件數 |
| 電氣連接 |
|---|
| 接口 | 接插件: 1 x M12; 觸頭: 鍍金的 |
| 圖表 |
|---|

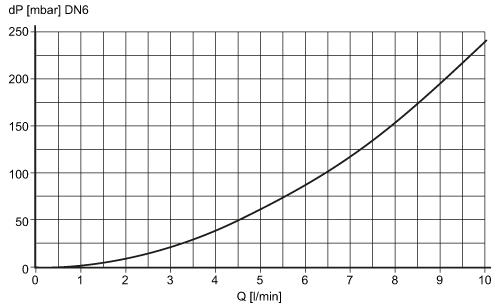

| 壓力損失 |  |
|---|
| 壽命10年 針對流量和高溫介質溫度 |  |
|---|
| 耐壓[bar) |  |
|---|
