可靠檢測流量和介質溫度
帶有開關輸出或頻率輸出，以及 IO-Link
顯示屏可進行旋轉，方便進行*的排列
清晰可見的彩色顯示屏，包含紅/綠顏色變化
適用于水、去離子水和冷卻水
產品簡介
詳細介紹
德國易福門IFM渦街(Vortex)流量傳感器
流量傳感器是測定吸入發動機的空氣流量的傳感器。電子控制汽油噴射發動流量傳感器機為了在各種運轉工況下都能獲得濃度的混合氣，必須正確地測定每一瞬間吸入發動機的空氣量，以此作為ECU計算（控制）噴油量的主要依據。如果空氣流量傳感器或線路出現故障，ECU得不到正確的進氣量信號，就不能正常地進行噴油量的控制，將造成混合氣過濃或過稀，使發動機運轉不正常。
特點
1.可靠檢測流量和介質溫度
2.帶有開關輸出或頻率輸出，以及 IO-Link
3.顯示屏可進行旋轉，方便進行jia的排列
4.清晰可見的彩色顯示屏，包含紅/綠顏色變化
5.適用于水、去離子水和冷卻水
| 產品特征 | |||||
|---|---|---|---|---|---|
| 輸入和輸出總數 | 數字輸出數量: 2 | ||||
| 測量范圍 |
| ||||
| 系統接口 | 螺紋連接 G 1/2 DN8 | ||||
| 應用 | |||||
| 特殊的性能 | 鍍金觸點 | ||||
| 應用 | 用于工業應用 | ||||
| 介質 | 水 | ||||
| 介質溫度 [°C] | -10...90 | ||||
| 抗壓強度 [bar] | 12 | ||||
| 注意抗壓強度 |
| ||||
| 允許工作壓力的大值（用于應用程序符合CRN標準） [bar] | 3.9 | ||||
| 電氣數據 | |||||
| 工作電壓 [V] | 18...30 DC | ||||
| 電流損耗 [mA] | < 30 | ||||
| 絕緣電阻小值 [MΩ] | 100; (500 V DC) | ||||
| 防護等級 | III | ||||
| 反相保護 | 有 | ||||
| 開機延遲時間 [s] | < 3 | ||||
| 總的輸入/輸出 | |||||
| 輸入和輸出總數 | 數字輸出數量: 2 | ||||
| 輸出 | |||||
| 輸出數量 | 2 | ||||
| 輸出信號 | 開關信號; 頻率信號; IO-Link; (可配置) | ||||
| 電氣設計 | PNP/NPN | ||||
| 數字輸出數量 | 2 | ||||
| 輸出功能 | 常開/常閉; (可設定參數) | ||||
| 開關量輸出DC電壓降大值 [V] | 2.5 | ||||
| 開關量輸出DC的持續電流負載 [mA] | 100 | ||||
| 短路保護 | 有 | ||||
| 過載保護 | 有 | ||||
| 測量/設定范圍 | |||||
| 測量范圍 |
| ||||
| 顯示范圍 |
| ||||
| 分辨率 |
| ||||
| 開關點, SP |
| ||||
| 復原點, rP |
| ||||
| 頻率終點，F(xiàn)EP |
| ||||
| 步距 |
| ||||
| 頻率終點, FrP [Hz] | 100...1000 | ||||
| 測量動態性 | 1:20 | ||||
| 溫度監控 | |||||
| 測量范圍 [°C] | -10...90 | ||||
| 顯示范圍 [°C] | -30...110 | ||||
| 分辨率 [°C] | 0.5 | ||||
| 開關點, SP [°C] | -9...90 | ||||
| 復原點, rP [°C] | -10...89 | ||||
| 設定步距 [°C] | 0.5 | ||||
| 頻率起點，F(xiàn)SP [°C] | -10...70 | ||||
| 頻率終點，F(xiàn)EP [°C] | 10...90 | ||||
| 頻率終點, FrP [Hz] | 100...1000 | ||||
| 精度/偏差 | |||||
| 流量監控 | |||||
| 精確度(在測量范圍) | ± 2 % MEW | ||||
| 重復精度 | ± 0,5 % MEW | ||||
| 溫度監控 | |||||
| 精確度 [K] | ± 1 | ||||
| 反應時間 | |||||
| 流量監控 | |||||
| 反應時間 [s] | 1; (dAP = 0) | ||||
| 用于開關量輸出的阻尼dAP [s] | 0...5 | ||||
| 溫度監控 | |||||
| 響應時間T05 / T09 [s] | T09 = 6 | ||||
| 軟件/編程 | |||||
| 參數設定 | 遲滯/窗口; 常開/常閉; 輸出極性; 頻率輸出; ON延遲、關斷延時; 阻尼; 顯示單位 | ||||
| 接口 | |||||
| 通信接口 | IO-Link | ||||
| 傳遞類型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SDCI標準 | IEC 61131-9 | ||||
| IO-Link Device ID | 484 d / 00 01 E4 h | ||||
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO模式 | 有 | ||||
| 必需的mater port type | A | ||||
| 模擬過程數據 | 2 | ||||
| 二位輸出過程數據 | 2 | ||||
| 處理周期小值 [ms] | 3 | ||||
| 工作條件 | |||||
| 環境溫度 [°C] | 0...60 | ||||
| 注意環境溫度 |
| ||||
| 存儲溫度 [°C] | -20...80 | ||||
| 外殼防護等級 | IP 65; IP 67 | ||||
| 認證/測試 | |||||
| EMC電磁兼容 |
| ||||
| 抗沖擊 |
| ||||
| 抗震 |
| ||||
| MTTF [年] | 342 | ||||
| UL認證 |
| ||||
| 承壓設備指令 | 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體 | ||||
| 圖表 | |||||
|---|---|---|---|---|---|
| 壓力損失 |
| ||||
| 耐壓[bar) | |||||
帶用戶友好顯示屏的渦街(Vortex)流量傳感器
SV4200
SVR12XXXIRKG/US-100

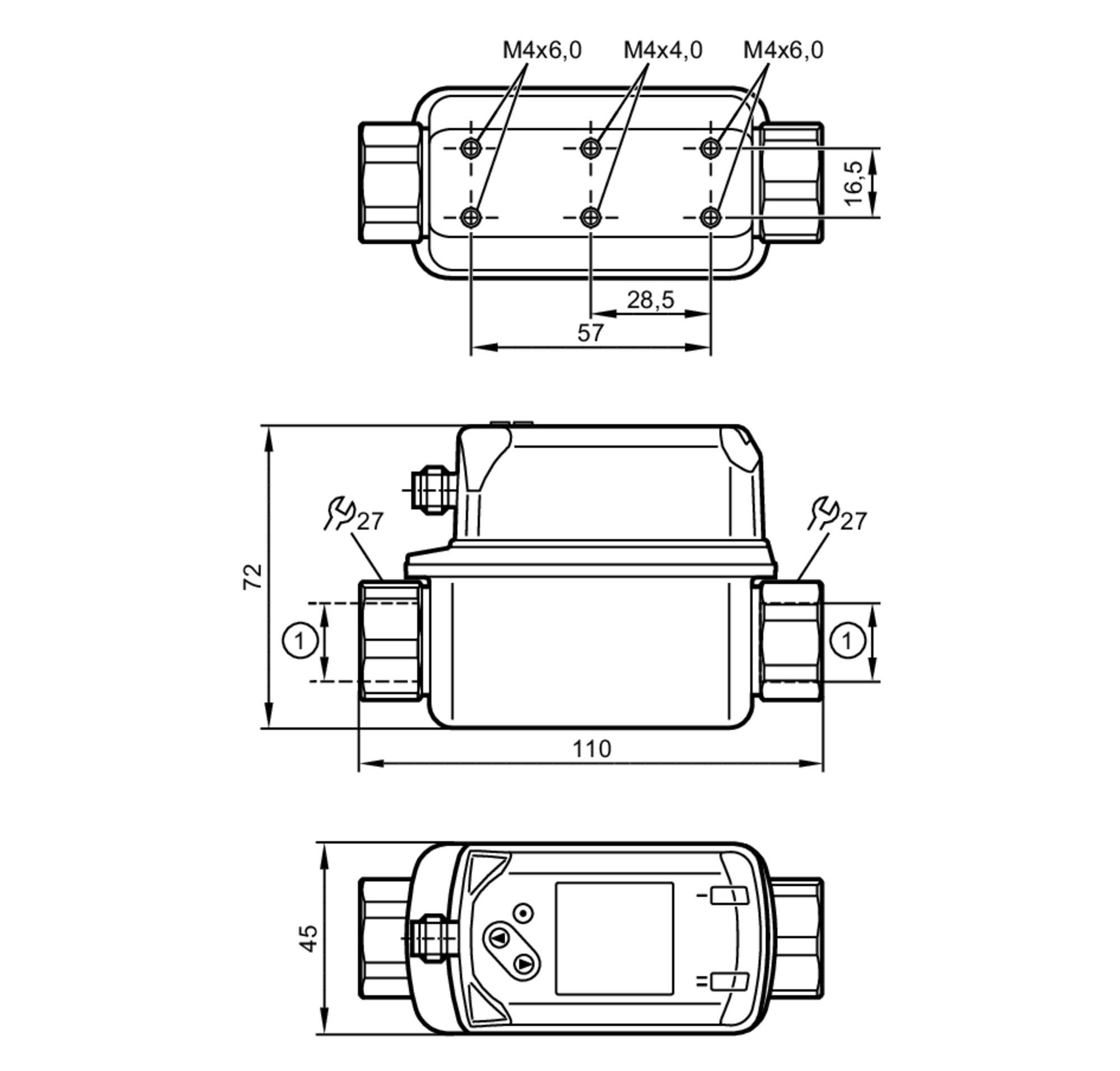

尺寸圖
| 1 | G 1/2 |
|---|---|
| DN 8 |
接線圖
電氣連接
接插件: 1 x M12; 觸頭: 鍍金的
接口
| OUT1: | 流量監控 |
|---|---|
| - | 開關輸出 |
| - | 頻率輸出 |
| - | IO-Link |
| OUT2: | 流量和溫度監控 |
| - | 開關輸出 |
| - | 頻率輸出 |
| 顏色符合DIN EN 60947-5-6標準 | |
| 芯線顏色 : | |
| BK = | 黑色 |
| BN = | 棕色 |
| BU = | 藍色 |
| WH = | 白色 |
